Змішане підключення акустики до підсилювача з двома містковими виходами каналів

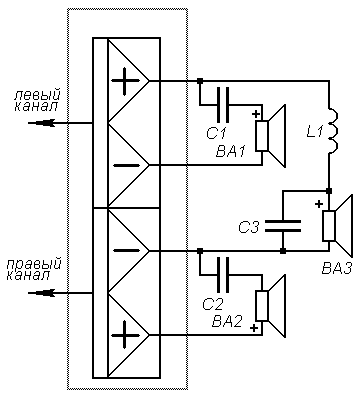

Розглянемо схему підключення до АС підсилювача з двома містковими виходами каналів. Динамічні головки BA1, BA2 формують гучномовці лівого та правого стереоканалів. Вони умовно показані широкосмуговими. Низькочастотна головка BA3 підключена між виходами підсилювачів лівого та правого каналів, при цьому сигнали сумуються, і головка відтворює монофонічний сигнал.

У цій схемі підключення обов'язкове наявність двох ФВЧ для стереоканалів і ФНЧ для сумарного канала. Їх задача - виключити паралельну роботу головок і перевантаження підсилювача. Зазвичай для стереоканалів використовуються фільтри першого порядку (C1, C2), для сумарного - другого (C3L1) або третього. Розрахунок їх проводиться звичайним способом. Частоту розділу і порядок ФНЧ вибирають в межах 80...200 Гц в залежності від місця розміщення низькочастотної головки. Якщо вона розміщена в задній частині салону, частоту розділу слід вибирати якомога нижче, а порядок - вище, щоб уникнути відтворення сабвуфером "голосового" діапазону. Однак це вимагає виготовлення відносно великих котушок індуктивності. Використовувати в їх конструкції ферромагнітні магнітопроводи небажано, оскільки спотворення, викликані неминучим намагнічуванням сердечника, значно погіршують якість звучання.
