Змішане підключення акустики до магнітол з підсилювачами різної потужності

Магнітоли з підсилювачами різної потужності.

За такою схемою до сих пір випускається ряд недорогих апаратів: CD-ресивер TCH-77 (LG Electronics), магнітоли Daewoo AKF-4087X, AKF-4237X, AKF-4377X, AKF-8017X, Prology KX-2000R, ARX-9751/52, "Урал" (моделі 206, 207, 208).

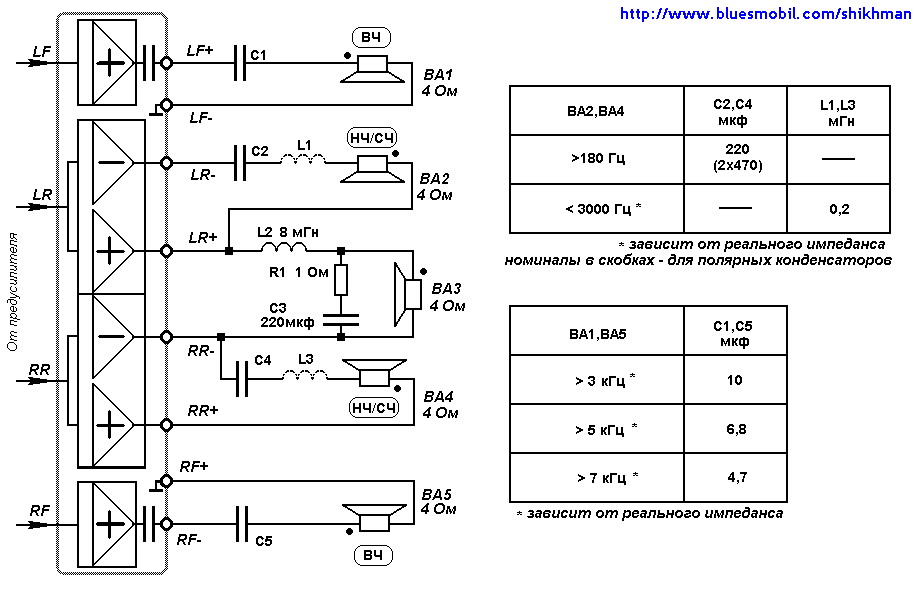

Потужні підсилювачі моделей з каналами різної потужності виконані за мостовою схемою, а менш потужні - за звичайною. Окрім згаданого варіанту бі-ампінгу можна використовувати традиційне або змішане підключення фронтальних головок до більш потужних тилових каналів, а тилову АС ("підзвучку"), яка не потребує великої потужності, підключити до фронтальних каналів за звичайною схемою або схемою Хаффлера (з різностним сигналом). Функції фейдера "фронт-тил" поміняються місцями, але до цього легко звикнути. Усе сказане вище щодо комбінованого підключення залишається в силі, тільки зникне можливість регулювати співвідношення потужностей по смугах у фронтальному каналі.

Аналогічно розглянутим варіантам у даному випадку за комбінованою схемою можна включити фронтальну акустику і сабвуфер, фейдер при цьому регулює рівень сигналу пищалок. Робочі діапазони частот фронтальних головок і сабвуфера не повинні перекриватися, щоб не викликати перевантаження підсилювача.
