Затримка включення динаміка

Основні параметри:
- час затримки вмикання ок. 1…3 с
- максимальна вихідна потужність підсилювача 2х500 Вт

Опис схеми

Принципова схема контролера затримки представлена на рис. 1, де використовується змінна напруга 24 В безпосередньо від мережевого трансформатора ТС1.

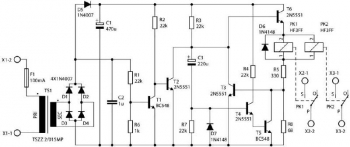

Рис. 1. Принципова схема контролера затримки

Напруга з вторинної обмотки спочатку випрямляється за допомогою мосту з діодів Д1...Д4. Конденсатор фільтра С2 має дуже маленьку ємність і навантажений дільником R1, R6. В результаті на С2 виникають значні пульсації, і що не менш важливо, напруга на ньому швидко падає після відключення мережевої напруги. Ця функція використовується для швидкого відключення динаміків при відключенні мережевої напруги. Конденсатором основного фільтра є С1, підключений через діод D5.

Після вмикання мережевої напруги конденсатори С1 і С2 швидко заряджаються. Транзистор Т1 відкривається і з'єднує базу транзистора Т2 з землею. Це дозволяє зарядити конденсатор С3 через R3.   Сопротивлення R7 не впливає на заряд, оскільки два паралельно з'єднаних переходи база-еміттер Т4 і Т5 підтримують напругу на R7 приблизно 1,2 В під час зарядки. Транзистори Т4 і Т5 відкриті під час зарядки С3.

Відкритий транзистор Т5 з'єднує базу Т3 з землею. Напруга на колекторі Т5 практично дорівнює потенціалу землі. Збільшення напруги на конденсаторі С3 і базі Т6 також викликає збільшення напруги на емітері Т6, при цьому напруга на емітері Т6 ділиться: більша його частина припадає на котушки реле, менша частина - на резисторі R5.
Через кілька секунд після вмикання живлення напруга на реле збільшиться до її спрацьовування. Її контакти з'єднають динаміки з виходом підсилювача. Напруга на С3 продовжує зростати, і що не менш важливо, в міру продовження заряду ток, що протікає через R3, зменшується. Ток, що протікає в ланцюзі бази Т4 і Т5, також зменшується. Коли конденсатор С3 майже повністю заряджений, зарядний ток настільки малий, що ток бази Т4 зменшується до нуля, викликаючи закриття Т4 і Т5.

Раніше транзистор Т5 замикав базу Т3 на землю, і по котушках реле протікав ток, близький до номінального. При закритті Т5 спрацьовує схема енергозбереження. Але оскільки ток утримання в реле в кілька разів нижчий номінального току, то при закритті Т5 знижується ток і напруга на реле. Це досягається за допомогою T3 і R8, які разом з T6 формують типовий схему джерела струму. Падіння напруги на R8 викликає часткове відкриття Т3 і, таким чином, знижує напругу на С3 і реле настільки, щоб підтримувати напругу на R8 на рівні близько 0,7 В.

Монтаж і введення в експлуатацію

Схема (рис. 2) зібрана на односторонній друкованій платі розмірами 41х120 мм.

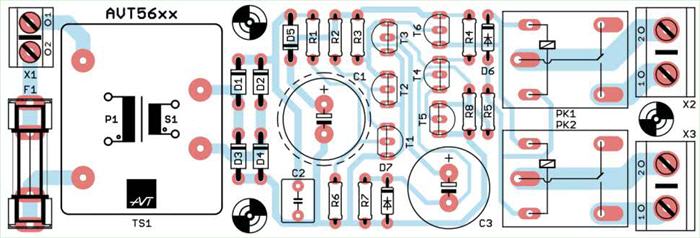

Рис. 2. Друкована плата контролера затримки

Правильно зібрана з справних компонентів схема працює відразу. На цілевому робочому місці вихідні роз'єми підсилювача колонки/динаміка слід підключити на роз'єми Х2 і Х3.

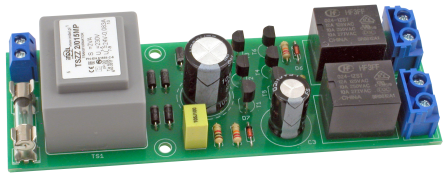

Зовнішній вигляд:

ELEKTRONIKA PRAKTYCZNA 9/2019
