Захист акустичних систем від постійної напруги БРИГ
Захист акустичних систем від постійного напруги на виході підсилювача під назвою "Бриг" (скопійована з однойменного підсилювача, що випускався радянською промисловістю) вже довгі роки відома багатьом радіолюбителям. За ці довгі роки ця схема зарекомендувала себе з найкращого боку, рятуючи сотні та тисячі акустичних систем. Схема відрізняється надійністю та простотою.

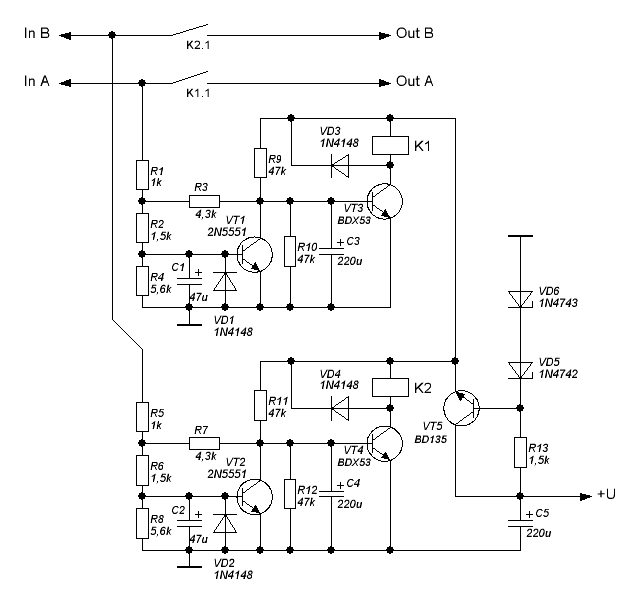

Схема, представлена мною нижче, є однією з варіацій на тему "бриговської" захисту. Скелет схеми залишився попереднім. Зміни торкнулися лише номіналів схеми та моделей транзисторів.
Технічні характеристики схеми:
Напруга живлення: +27 ... +65В
Час затримки підключення АС: 2 секунди
Вхідна чутливість по постійному напрузі: +/- 1,5В
Широкий діапазон живлячих напруг забезпечується використанням у схемі живлення стабілізатора напруги на VD5, VD6, R13 та транзистора VT5. На транзистор VT5 необхідно встановити невеликий теплоотвод. Якщо значно збільшити площу теплоотведення та замінити транзистор VT5 на BD139, можна підняти максимальну напругу живлення до +120В.
В якості драйвера реле використовується складний транзистор, що дозволило відмовитися від додаткового малопотужного транзистора та трохи заощадити місце на платі. В якості драйверного транзистора реле (VT3 VT4) можна використовувати й інші складні транзистори, наприклад: BD875 або КТ972. Перед заміною транзисторів на аналогічні слід сверитися з їх цоколівкою, оскільки вона не збігається у всіх перерахованих транзисторів.
Транзистори VT1 та VT2 можна замінити на BC546-BC548 або КТ3102. Також не забуваємо про цоколівку, як і в попередньому випадку.
VD3 та VD4 необхідні для того, щоб уникнути перешкод при комутації контактів реле. VD1 та VD2 необхідні для захисту VT1 та VT2 відповідно від пробою БЕ переходу при наявності на вході схеми негативної напруги менше -15В.
Схема також забезпечує затримку підключення акустичної системи (АС) на 1-2 секунди. Це необхідно для того, щоб у момент увімкнення підсилювача з АС не лунали хлопки або інші неприємні звуки, що супроводжують перехідні процеси в підсилювачі. За час затримки підключення АС відповідає конденсатор С3 та С4. Чим більша їх ємність, тим більше час затримки підключення акустики. З номіналами, вказаними на схемі, час затримки складає близько 2 секунд.
Реле необхідно використовувати з керуючою обмоткою 24В, 15мА та на струм не менше вихідного струму підсилювача. Я використовував реле - Tianbo HJR-3FF-S-Z.

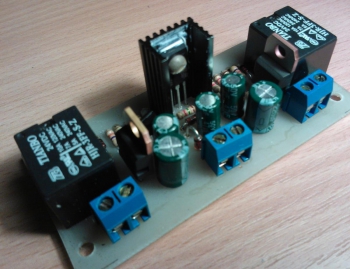

Фото готового пристрою
Тема підтримки на форумі:
Список радіоелементів
Обозначення | Тип | Номінал | Кількість | Примітка |
---|---|---|---|---|
VT1, VT2 | Біполярний транзистор |
2N5551
|
2 | BC546-BC548 або КТ3102 |
VT3, VT4 | Біполярний транзистор |
BDX53
|
2 | BD875 або КТ972 |
VT5 | Біполярний транзистор |
BD135
|
1 | |
VD1-VD4 | Випрямляючий діод |
1N4148
|
4 | |
VD5 | Стабілітрон |
1N4742
|
1 | |
VD6 | Стабілітрон |
1N4743A
|
1 | |
C1, C2 | Електролітичний конденсатор | 47 мкФ | 2 | |
C3-C5 | Електролітичний конденсатор | 220 мкФ | 3 | |
R1, R5 | Резистор |
1 кОм
|
2 | |
R2, R6, R13 | Резистор |
1.5 кОм
|
3 | |
R3, R7 | Резистор |
4.3 кОм
|
2 | |
R4, R8 | Резистор |
5.6 кОм
|
2 | |
R9-R12 | Резистор |
47 кОм
|
4 | |
K1, K2 | Реле | Tianbo HJR-3FF-S-Z | 2 | 12В |
Прикреплені файли:
- Zas4ita.lay (71 Кб)
