Відновлення динаміків Радиотехніка S30

Дісталися мені якось радянські колонки S-30. Стан у них був плачевний: у них не працювали динаміки (обірвалися від старості проводки). В подальшому я їх зробив, тимчасово підключивши їх маленькими проводами.

Вони у мене працювали тижні 2-3 в складі домашнього кінотеатру, і в один прекрасний день я загорівся їх переробляти («моддингувати»).

Основні технічні характеристики Радіотехніка S30:

Паспортна електрична потужність не менше	30 Вт
Номінальна електрична потужність	10 Вт
Номінальне електричне опір	4 Ома
Номінальне середнє звуковий тиск в діапазоні частот від 100 до 4000 Гц	1.2 Па
Діапазон відтворюваних частот не менше	50-18000 Гц
Габаритні розміри АС	364x214x195 мм
Маса АС не більше	6 кг

Що нам знадобиться: Паяльник, прямі руки, канифоль, припій, клей, чорні «саморізи», проводи, купа вільного часу, автомобільна (велосипедна) камера, пластикову трубу, здається, все.

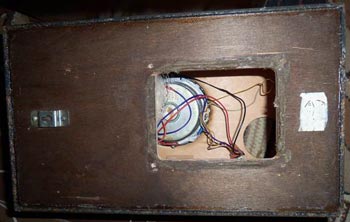

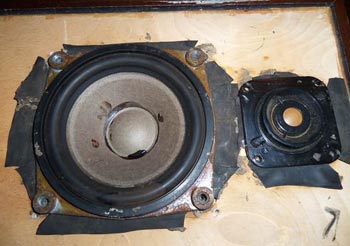

Для початку все повністю розбираємо:

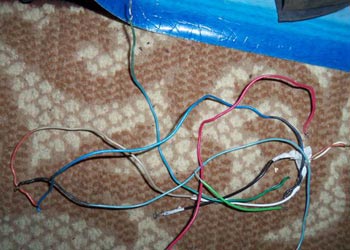

Спочатку я змінив проводи від фільтра до динаміків:

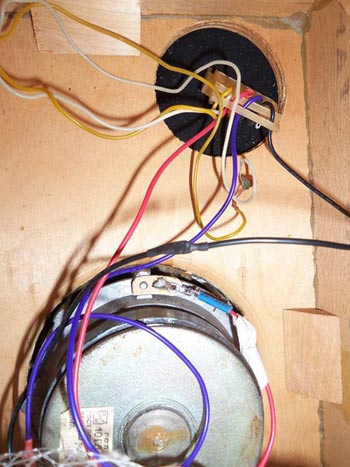

ДО (погодьтеся, ці проводи гірші):

Після (звучання з ними стало краще):

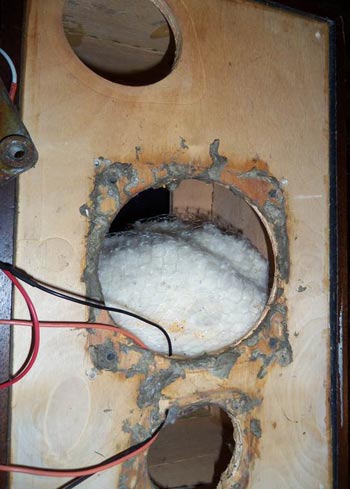

Проклали проводи? Тепер потрібно проклеїти корпус колонок будь-яким клеєм, щоб не було щілин, я користувався «силиконовим».

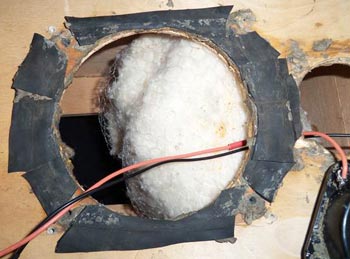

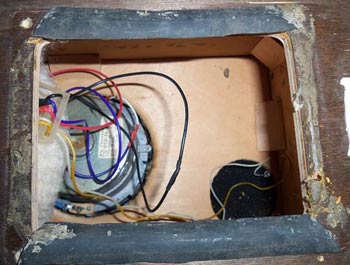

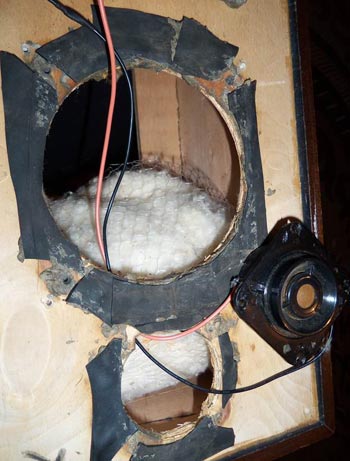

Поклав на тягучу масу камеру (вирізав підходящі розміри) і добре придавив (таким чином, камера «приклеїться» до корпусу колонки)

Тепер прийшла черга до фільтрів, я змінив на них проводи.

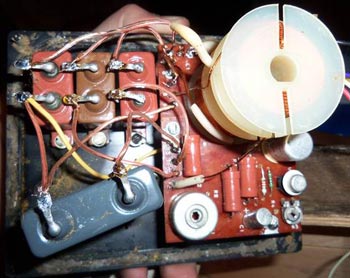

До:

в стадії розробки:

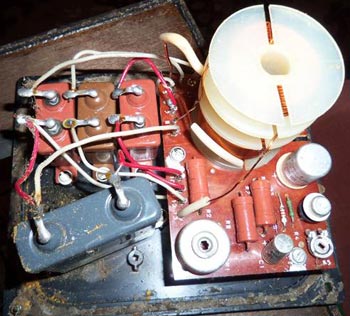

після:

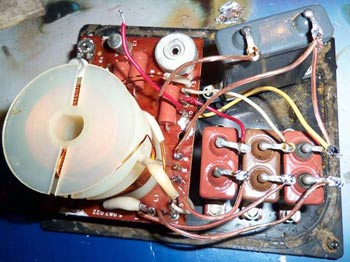

Пару слів про фільтр:
Якщо хочемо: відключаємо блок індикації перегрузки (якщо підсилювач не потужніший 25-30 Вт - інакше потім слухаємо з обережністю) - за схемою ріжемо доріжку з входу (червоний провід +) на VD KA522Б (дивіться схему) і випаїв конденсатор С2 10 мкФ і транзистор VT2 КТ315б.

Відключаємо штекерний роз'єм і припаюємо проводи, що йдуть до динаміків, старі викидаємо! Ставимо на їх місце аудіо проводи перетином не менше 2,5 мм², безпосередньо до плати, з зворотного боку роз'єму. Від динаміка НЧ "+" до №2 роз'єму і "-" до №3. «Пищалку» (ВЧ) відповідно "+" до №5 і "-" до №2 (так треба - вона в протифазі).

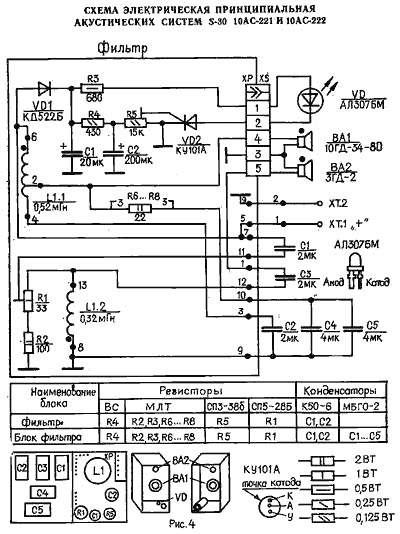

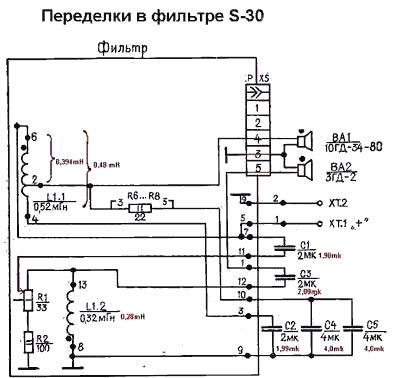

Ось схема фільтра.

Якщо відключати деякі елементи (які Вам не потрібні)

Можна обережно поекспериментувати: доклеїти протимагніти потрібного розміру до 10ГД34 і зменшити підстрочечним резистором коефіцієнт резистивного дільника на ВЧ, попередньо позначивши вихідне положення підстрочечним резистором, щоб можна було повернутися до вихідного стану фільтрів. Все це збільшить віддачу на СЧ-ВЧ і загальний динамічний діапазон. Протимагніти в одній парі приклеєні трохи різні - підбирав, вирівнюючи віддачу обох динаміків на СЧ.

Тепер перейдемо до зовнішньої сторони АС:

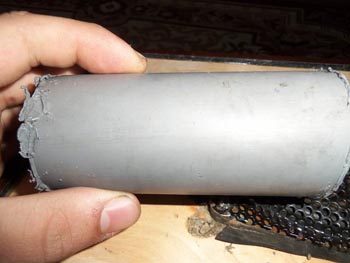

Якщо у Вас висох або перегнив ФІ (фазо-інвертер), купуємо підходящу за розмірами трубу, ріжемо її на 2 шматка довжиною приблизно 8-9,5 см

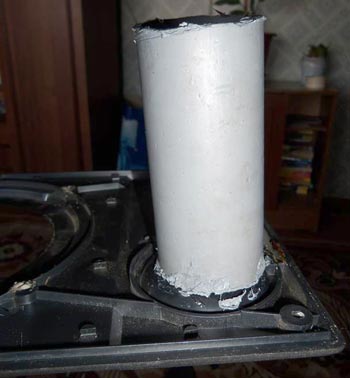

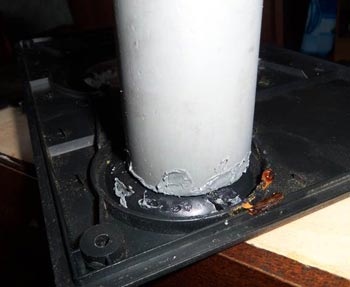

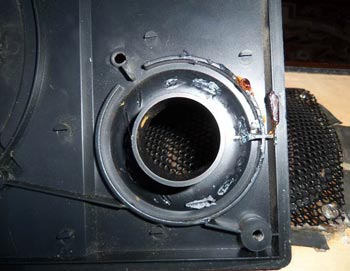

І приклеюємо (припаюємо) до місця, де повинен стояти ФІ:

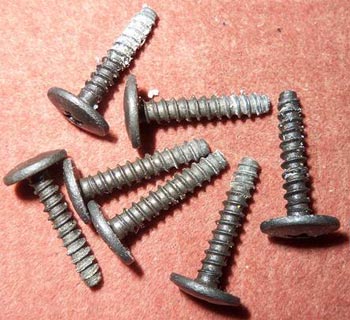

Купуємо чорні саморізи і ставимо їх замість стандартних кріплень:

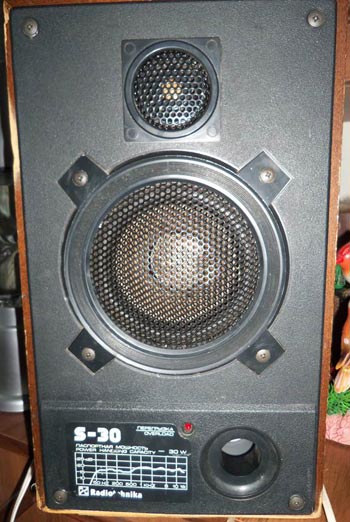

Результат:

Все збираємо і насолоджуємося звуком!

З повагою, Кудяков Максим ( на forum.cxem.net)
