Саморобні стрічкові навушники з ламповим підсилювачем

Випромінювачі звуку стрічкового типу досить часто плутають з ізодинамічними перетворювачами, хоча вони мають суттєві відмінності. Стрічковий динамік має в своїй конструкції узгоджувальний трансформатор, у ізодинаміка такий відсутній.

Типовий стрічковий випромінювач являє собою півоберта плоскої котушки (стрічки) без підкладки (підвісу). Класичний ізодинамічний випромінювач виконаний у вигляді напиленої на лавсанову (майларову тощо) підкладку плоскої котушки, що складається з кількох витків. Магнітна система також відрізняється: у стрічкових динаміках вона розташована по боках випромінювача, а у ізодинаміків – магніти розташовані спереду і позаду мембрани.

Навушники ізодинамічного типу популярні у всьому світі і високо цінуються любителями якісного звуку. Також існує безліч успішних спроб їх виготовлення в домашніх умовах. Але і навушники стрічкової конструкції також можна виготовити самостійно з загальнодоступних матеріалів.

Автором зроблена спроба розширити горизонт можливостей стрічкових випромінювачів і зокрема звернути увагу на створення стрічкових навушників в побутових умовах. Нижче наводиться принцип виготовлення навушників такого типу.

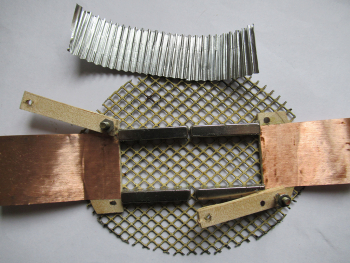

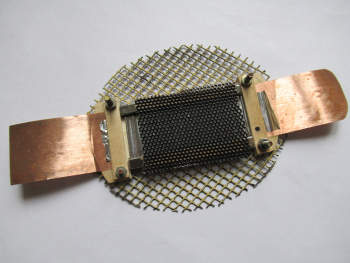

Основою для випромінювачів послужить звичайна металева сітка, наприклад, від решіток, що закривають динаміки або тощо. На вирізані за шаблоном звичайних навушників овальні металеві сітки приклеюються магніти, в даному випадку розміром 30х5х5 мм. Потім на діелектричні площадки товщиною 2.5 мм приклеюються смужки з мідної фольги, які, у свою чергу, також розташовуються поруч з магнітами:

Через отримані основи просверлюються отвори і вставляються дрібні болти.

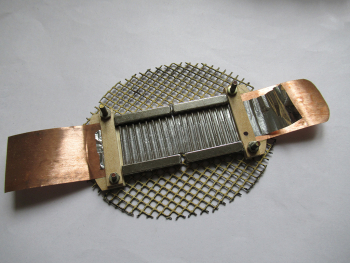

Гофрована стрічка з звичайної алюмінієвої фольги («Саянська», побутова для запікання) товщиною 9 мкр і шириною 20 мм розташовується між рядами магнітів і фіксується (прижимається до мідних площадок) гайками через реечки (матеріал - звичайна дерев’яна лінійка).

Виступаючі зайві частини стрічки можна обрізати, а зверху магнітної системи покласти захисну металеву сітку. Вона буде захищати стрічку від зовнішніх механічних впливів.

Аналогічним чином виготовляється збірка другого випромінювача. Потім виконується монтаж випромінювачів до підходящого оголов’я.

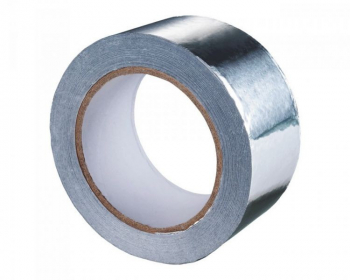

Нагадаємо, що стрічка-мембрана має дуже низький опір - соті долі Ома, тому проводники до підсилювача повинні мати менший опір (і відповідно більший геометричний розмір), ніж у звичайних навушників. В якості таких проводників були використані алюмінієві стрічки (в будівельних магазинах називається "алюмінієва клейка стрічка") на паперовій основі, шириною 50 мм і складені вздовж навпіл.

Алюмінієва фольга залишається всередині, а зовнішній паперовий шар є ізолятором, що є обов’язковою умовою, оскільки проводників потрібно по два на кожен випромінювач, і замикання неприпустимі.

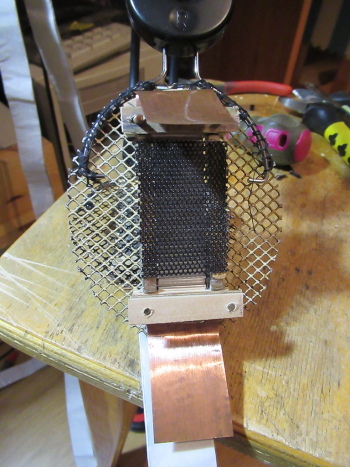

Складена стрічка одягається на виступаючий мідний контакт навушників (з обох сторін) і прижимається реечками до нижнього ряду кріплення за допомогою гайок.

Низький опір стрічок у випромінювачах не дозволяє підключити їх безпосередньо до підсилювача без узгоджувальних трансформаторів. Однак класичний ламповий підсилювач вже має в своєму складі вихідні трансформатори. Тому логічно використовувати їх в спільній роботі. Для цього вихідні трансформатори УМЗЧ розраховуються під більш низькоомну навантаження, ніж зазвичай.

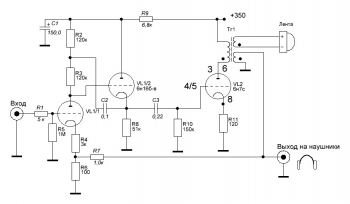

В якості підсилювача для навушників використана схема на лампах 6н16б і 6н7с.

Схема має надлишковий коефіцієнт посилення, який « витрачається» на лінеаризацію електричного сигналу за допомогою зворотних зв’язків. Що не тільки підвищує якість звучання УМЗЧ, але і покращує мікродинаміку - підсилювач працює як експандер сигналу. Підкреслює дуже тихі звуки, які зазвичай залишаються за межами помітності слухового апарату слухача.

Конструкція підсилювача також дозволяє підключити звичайні навушники, що дозволяє провести порівняльну оцінку.

Вихідний трансформатор кожного каналу виконаний на залізі дроселя Д45 ШЛ20х20 і має первинну обмотку 3000 витків дроту ПЕШЛО 0.07 і вторинні обмотки:

6 витків описаної вище та складеної вдвічі (вдоль) алюмінієвої клейкої стрічки на паперовій основі;
85 витків дроту ПЕЛ 0.45 (для ООС і вихід під звичайні навушники імпедансом від 6 Ом і вище).

Порядок намотки вихідних трансформаторів:

500 витків первинної обмотки.
Заздалегідь підготовлений відрізок довжиною 5 м стрічки (складеної вздовж навпіл, паперовою основою зовні) складається поперек навпіл, відзначається середина. Потім прикладається отриманим центром до каркасу і робиться намотка стрічкою 6 витків. Можна зробити зміщення, щоб отримати після намотки однакову довжину кінців проводників.
85 витків вторинної обмотки.
Залишкову кількість (2500) витків первинної обмотки.

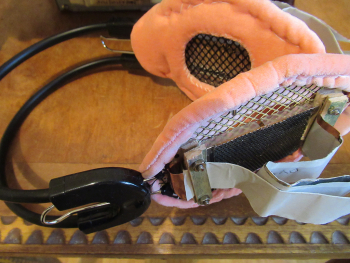

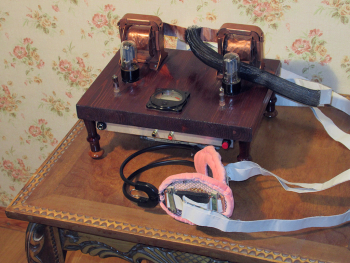

Загальний вигляд прототипу представлений нижче

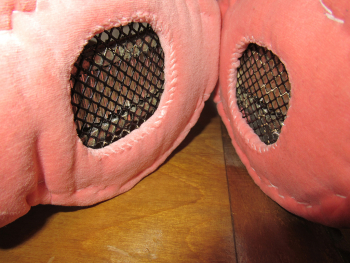

Фото з фронтальної сторони стрічки:

Що ще відомо про стрічкові випромінювачі? У природі існують стрічкові пищалки. Окремі знавці слухали СЧ/ВЧ стовпчики типу «Bohlender-Graebener Radia FS-420». Гуру аудіомаркетингу можуть нас відослити на ознайомлення з продукцією фірми Transmissionaudio (The ribbon speaker company), яка пропонує інсталяцію з стрічок (загальною довжиною 68 метрів!) і з 652 надсильних магнітів. Тим не менш, навіть такий фундаментальний приклад реалізації стрічкових випромінювачів не призначений для відтворення низьких частот.

Тому перше, що чекаємо під час тестового прослуховування такого типу навушників - як там бас?!

І він є! Дуже чіткий і грунтовний. Зазначимо - у навушників відкритого типу. Хочеться додати гучності … і тут, як кажуть, ложка дьогтю. Висота магнітів всього 5 мм і при великій гучності стрічка вилітає за магнітний зазор і починає стукати об основу-сітку. Розчарування? Ні! Можна поставити магніти висотою 10, 15 або 20 мм! Буде трохи дорожче, але це того варте - збільшиться не лише вільний хід, але й чутливість випромінювачів за рахунок більш потужної магнітної системи. Любителям гучних прослуховувань з фундаментальним басом рекомендується саме цей варіант.

А що з високими та середніми частотами? А там як у звичайних стрічкових динаміків – все детально і прозоро ясно.

Таким чином, придбавши бас, не сталося втрати в якості решти частотного діапазону, що, звичайно ж, радує конструктора цього пристрою. А він, у свою чергу, завжди готовий поділитися з іншими любителями звуку відмінною ідеєю.

Приєднуйтесь. Пробуйте і діліться отриманими враженнями від звуку.

Мошев Станіслав, м.Воронеж
