Сабвуфер на двох 35ГДН-1

Все почалося з того, що мій однокурсник попросив допомогти йому з музикою в автомобілі. Йшлося про створення сабвуфера. Пройшло трохи часу і він все ж вмовив мене.

Корпус і динаміки

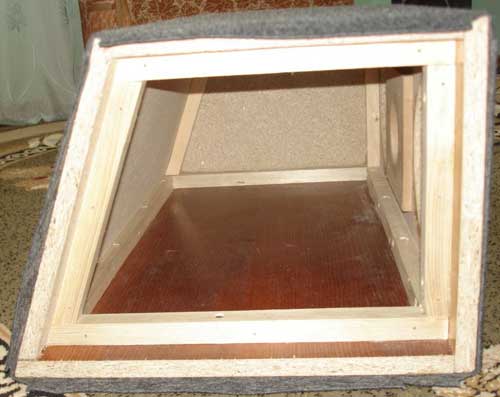

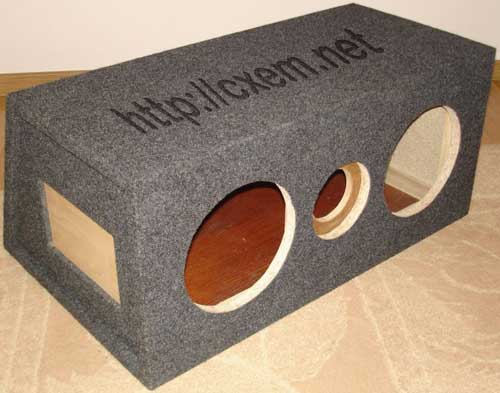

Дома давно валялися два динаміки 35ГДН-1-4, тому було вирішено робити саб саме на них. Тип ящика був обраний ФІ, оскільки я вважаю його найкращим у відношенні якість-віддача, та й параметри динаміків дозволяли вибрати цей тип оформлення. Ящик трапецієподібної форми зі скошеною задньою кришкою, для зручності. Виготовлений з 16мм ДСП, по всьому периметру бруски 25х25мм, склеєний клеєм ПВА і закручений шурупами. Об'єм близько 50л, фазоинвертор розміщений посередині передньої панелі, діаметр 75мм і довжина 30см, налаштований на 40Гц. Бокові стінки втоплені в корпус приблизно на сантиметр для покращення зовнішнього вигляду і більш легкої експлуатації саба, оскільки його власнику доведеться часто його виймати. Оскільки було вирішено робити саб активним, в лівій бічній панелі зроблено отвір розміром 200х120мм, в який вставляється пластина, на якій закріплений посилювач потужності. Всередині ящик не був обклеєний звукоізоляційним матеріалом, хоча це слід було зробити, просто не знайшов нічого підходящого, та й саб все ж не собі робив. Ящик частково заповнений ватою. Зверху ящик обклеєний карпетом.

Динаміки були трохи доопрацьовані. Була відклеєна стара пилезахисна кришка, оскільки при великій потужності вона (в більшості головок) часто видає дуже неприємний і гучний щелчок, що пояснюється тим, що при великій амплітуді ходу динаміка кришка не може пропустити велике тиск повітря, під нею виникає розріджене повітря і зовнішній тиск прогинає її всередину, після чого вона голосно вигинається назад. З 3мм картону був вирізаний плоский капелюшок такого ж діаметра, як і старий, і заклеєний на його місце клеєм ПВА. Оскільки новий капелюшок зовсім не пропускає повітря, то довелося зробити наскрізний отвір діаметром 10мм в керні магніта динаміків, на жаль, не встиг сфотографувати.

Електронна начинка

Для розкачки сабвуфера було вирішено не заморочуватися з перетворювачами напруги і швидко зробити підсилювач на вже випробуваній мною мікросхемі TDA1562Q. Оскільки динамічні головки мають опір 4Ом, їх можна було підключити тільки послідовно (мікросхема не працює на навантаження 2Ом), але в цьому випадку мікросхемі явно не вистачало потужності, тому було вирішено зробити два підсилювача, кожен з яких працював би на свою динамічну головку. Оскільки магнітола мала лінійний вихід на сабвуфер, ми також відмовилися від активного фільтра обробки сигналу, та й якість відтворення не так сильно хвилювало власника, як потужність.

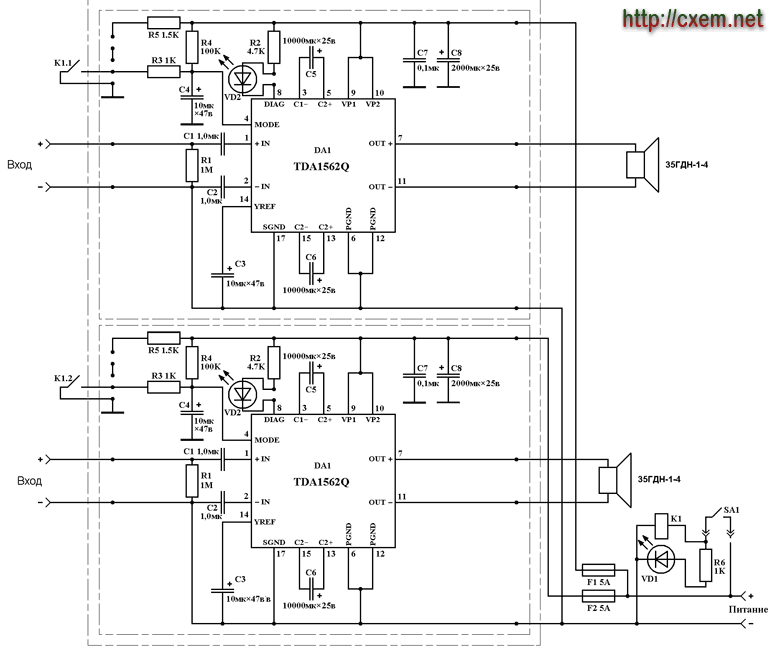

Схема включення наведена на малюнку.

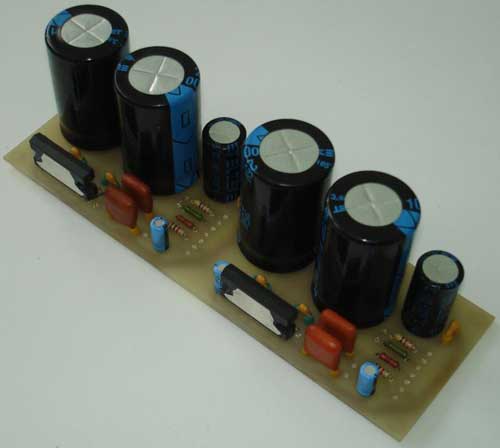

Друкована плата має розміри 50*155мм, на ній змонтовані два повністю відокремлені підсилювачі. Її в форматі SL4.0 можна скачати нижче.

На друкованій платі передбачено підключення індикаторів включення і Н-режимів обох каналів, а також «м’яке» включення.

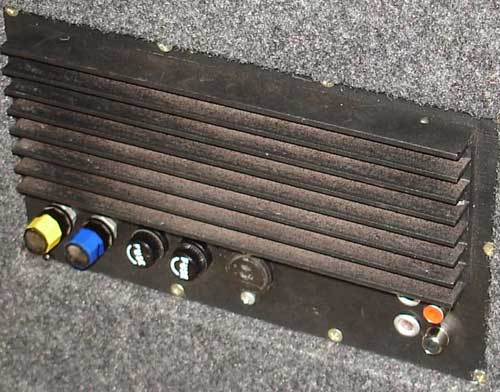

На вставній пластині закріплений радіатор, на якому закріплюється плата підсилювачів, роз’єми для підключення живлення, вхідні роз’єми, роз’єм для підключення дистанційного вимикача підсилювача, а також два світлодіоди, індикатор включення і Н-режиму. На цю ж панель винесені запобіжники.

Панель з підсилювачами закручена в підготовлене отвір у бічній панелі.

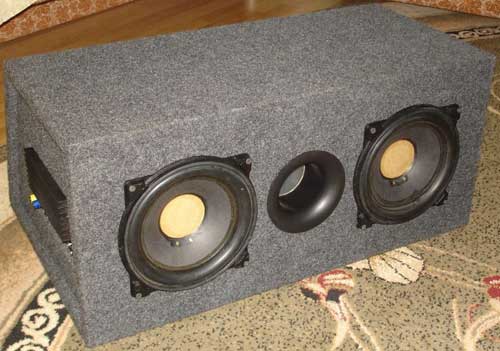

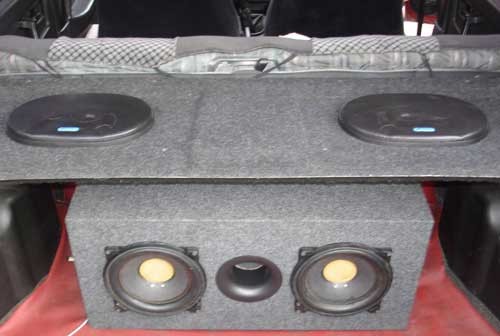

Звучання. Одним словом, власник залишився задоволеним. Саб грає досить приємний і глибокий бас, створюючи при цьому досить непогане звукове тиск, на SPL, звичайно, не виступати, але для простого любителя музики такого саба достатньо.

P.S. Якщо магнітола не має виходу з обробленим сигналом для сабвуфера, дуже раджу все ж зробити фільтр і обов’язково суматор.
