Посібник по ремонту 75ГДН

Заміна поролонового підвісу на резиновий

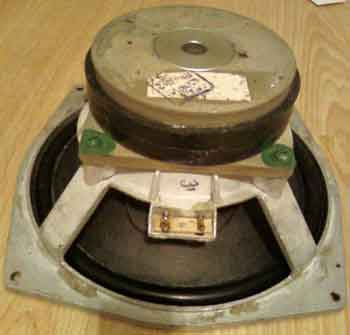

Крок 1. Оглядаємо динамік з усіх сторін на наявність ще якихось недоліків

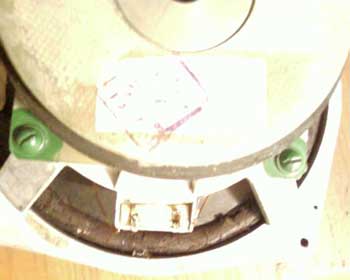

Крок 2. Відпаюємо акуратно провідники

Крок 3. На початку змащуємо місця кріплення гофрованого кільця до кошика розчинником. Я використовував ацетон виробництва Ясхім. Цей ацетон виявився дуже добрим – без жодних добавок. Як виявилось, деякі виробники додають воду для ваги, а це в ремонті динаміків вкрай неприпустимо.

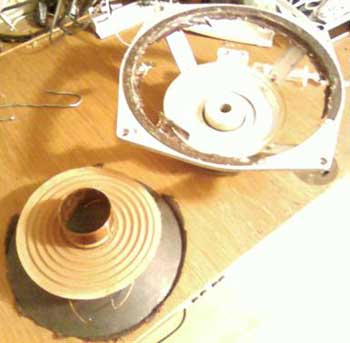

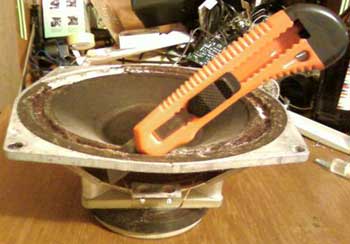

Крок 4. Далі довго і старанно зчищаємо залишки поролону з деталей дина.

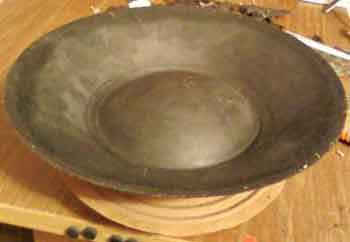

Крок 5. Після багатьох років поролон перетворився в клейоподібну консистенцію, зчищати з паперового дифузора потрібно дуже обережно, не пошкоджуючи основу.

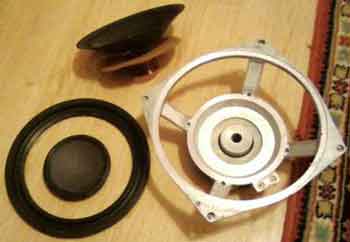

Крок 6. Ось очищені та готові до склеювання деталі. Дуже важливо слідкувати за чистотою зазору магніта та керна, рекомендується заклеїти на час ремонту ізоленту або, на крайній випадок, скотчем.

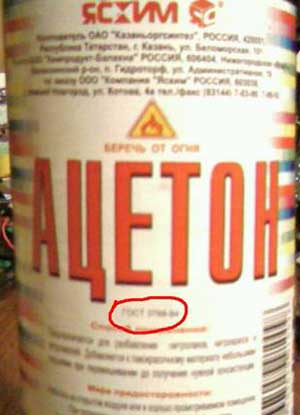

Крок 7. Ось той самий ацетон. Увага! Роботу з ацетоном слід проводити в рукавичках та у добре провітрюваному приміщенні! Зберігати в недоступному для дітей місці! Дуже отруйний!

Крок 8. Деталі склеюються клеєм момент, той, що в великих тюбиках, обов'язково! Склеювання проводити в наступному порядку. Спочатку приклеюємо резиновий підвіс до дифузора. Далі дифузор центрирується в кошику за допомогою кількох шматків старої фотоплівки та приклеюється. Слідкуйте, щоб провідники, що стирчать з дифузора, співпадали з клемами на кошику.

Крок 9. Особливість склеювання моментом: нанести тонкий шар моменту на склеювані поверхні, попередньо знежиривши, можна тим самим розчинником, залишити на хвилинку та сильно притиснути. Вирішальне значення має сила, а не тривалість стиснення. У нашому випадку перевернув дина на ламінат і наступив на нього своїм вагою. Якщо вашого ваги недостатньо – 40 кг (баранчий вага), можна попросити товстого знайомого допомогти вам.

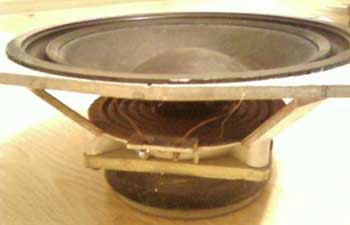

Крок 10. Залишаємо сохнути на добу.

Крок 11. Тепер потрібно перевірити дина на наявність виробничих дефектів. Подаємо сигнал у вигляді синусоїди простенькою програмкою типу http://radiosvalka.narod.ru/soft/fg1.zip

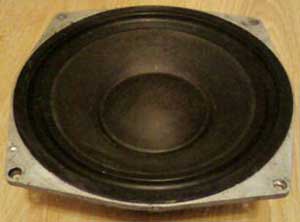

Крок 12. Ставимо дина на своє рідне місце і насолоджуємося звуком. Цей красень стоїть до сих пір в 35АС-16 «Орбіта»

Made Асташкін Р.М. Саранськ. 2008

Усі питання по ремонту динаміків ви можете задати в відповідній темі:
