Підключення акустики до сучасних магнітол

Магнітоли з чотириканальними містковими підсилювачами.

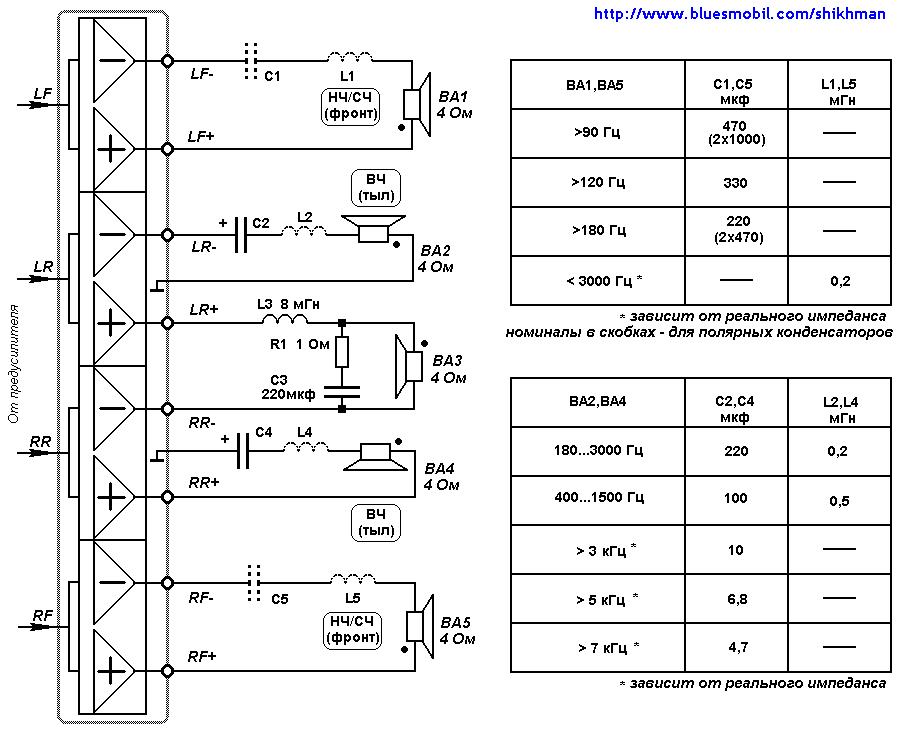

Для чотириканальних місткових підсилювачів, якими оснащені практично всі сучасні магнітоли, наведені варіанти підключення АС можна комбінувати різним чином. Наприклад, використовуючи одночасно "змішане моно" та звичайну схему підключення, можна підключити сабвуфер та "пищалки" або тилові АС (з обмеженням смуги частот), а залишені канали використовувати для мідбаса або фронтальної АС.

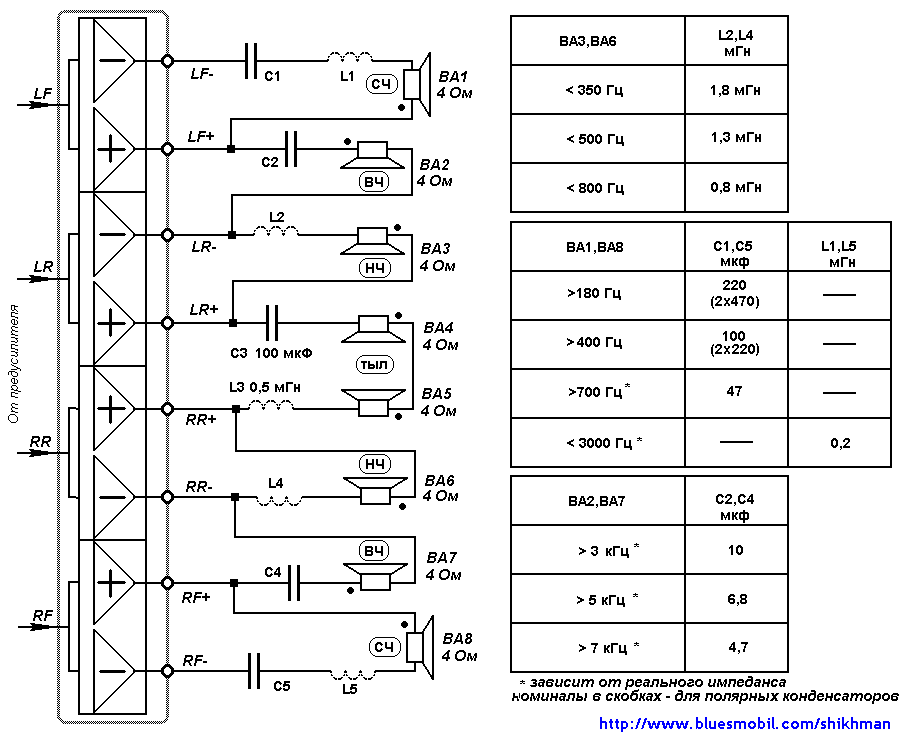

Інший варіант - трьохполосна фронтальна АС з комбінованим підключенням і підзвучка за схемою Хаффлера. Фейдер дозволяє регулювати співвідношення СЧ і НЧ, рівень ВЧ в процесі регулювання змінюється в межах 6 дБ. Порядок підключення навантаження обрано таким чином, що перевантаження підсилювача не виникає навіть при використанні НЧ-головок у повній смузі частот, а СЧ - тільки з ФВЧ, що робить цю схему особливо привабливою - не потрібно мотати котушки індуктивності.

Рекомендації

Оскільки використовуються інвертуючі та неінвертуючі виходи вбудованого підсилювача, зверніть увагу на полярність підключення головок. У тих випадках, коли за схемою потрібно з'єднання одного з виводів навантаження з "масою", це необхідно робити на корпусі магнітоли або на "мінусовому" проводі живлення як можна ближче до її корпусу. З'єднання з "масою" автомобіля недопустимо!

Для схем з містковим варіантом підключення навантаження в складі фільтрів необхідно використовувати неполярні оксидні (електролітичні) конденсатори. У крайньому випадку їх можна скласти з двох полярних вдвічі більшої ємності, з'єднавши їх встречно-послідовно ("плюс" до "плюса"), але якість звучання з неполярними конденсаторами вища. Конденсатори невеликої ємності краще використовувати паперові або поліпропіленові.

Розрахунок фільтра НЧ для сабвуфера проводиться звичайним способом. Однак у конструкцію фільтра другого порядку бажано ввести резистор опором 1 Ом, як показано на схемах. Це знизить ймовірність перевантаження підсилювача магнітоли.

Частота розділу та порядок ФНЧ для сабвуфера вибираються в межах 80...200 Гц в залежності від місця розміщення низькочастотної головки. Якщо вона розміщена в задній частині салону, частоту розділу слід вибирати як можна нижче, а порядок - вище, щоб уникнути відтворення сабвуфером "голосового" діапазону. Однак це вимагає виготовлення по-справжньому циклопічних котушок індуктивності. З одного боку, використовувати в їх конструкції ферромагнітні сердечники небажано, оскільки спотворення, викликані неминучим намагнічуванням сердечника, значно погіршують якість звучання. З іншого боку, використання сердечника дозволяє різко знизити активний опір котушки та втрати в ній, що особливо актуально при використанні вбудованих підсилювачів магнітоли. Тож вибір потрібно робити в кожному конкретному випадку. Словом, варіантів багато - була б фантазія.
