Квадро ефект

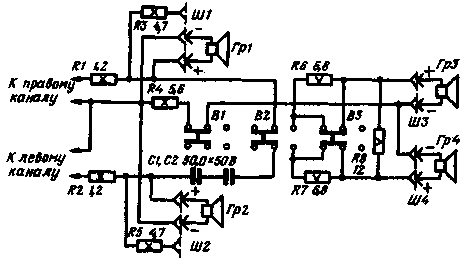

Спеціалістами Германської Демократичної Республіки створено установку "Квадроефект", що створює псевдоквадрофонічний ефект звучання. Принципова схема установки наведена на малюнку. Основні сигнали випромінюються головками Гр1 і Гр2. Різностний сигнал випромінюється додатковими головками Гр3 і Гр4, підключеними в протифазі. Резистори R6 і R7 слугують для зменшення рівня сигналу, що подається на додаткові головки.

Конденсатори С1 і С2 обмежують смугу частот сигналу, що надходить на додаткові головки, і вона складає 500-5000 (8000) Гц.

Вибір режиму роботи установки (стереофонія або псевдоквадрофонія) здійснюється кнопковим перемикачем В2. Перемикачем В3 змінюють рівень сигналу на додаткових головках. У лівому, за схемою, положенні перемикача В1 головки Гр3 і Гр4, крім різностного сигналу, випромінюють частину основного сигналу, а в правому положенні - тільки різностний сигнал.
