Доопрацювання АС Radiotehnika S-30 (10АС-222)

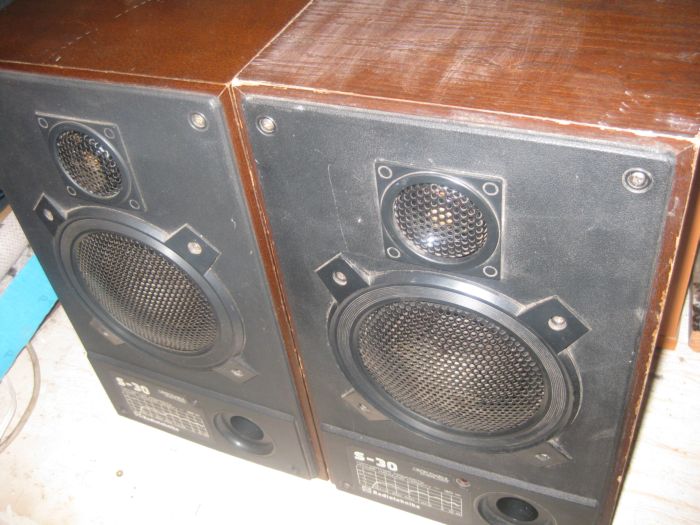

Я великий прихильник радянської акустики, підсилювачів і взагалі всього, що пов'язано зі звуком. Передісторія цієї статті така: одного разу у знайомого в гаражі я побачив колонку Raiotehnika S-30. Правда - одну. Друга була десь у машині у нього на роботі. Першу колонку я забрав одразу. Другу мені принесли через кілька тижнів. Перша колонка була в більш-менш нормальному стані. Та, що їздила в машині - була набагато гірше: подряпаний і побитий корпус, погнуті захисні сітки, подряпана передня панель. Одразу після того, як колонки були у мене вдома - я вирішив їх доопрацювати.

Основні технічні характеристики:

Паспортна електрична потужність не менше 30 Вт
Номінальна електрична потужність 10 Вт
Номінальне електричне опір 4 Ома
Номінальне середнє звукове тиск в діапазоні частот від 100 до 4000 Гц 1.2 Па
Діапазон відтворюваних частот не менше 50-18000 Гц
Габаритні розміри АС 364x214x195 мм
Маса АС не більше 6 кг.

Пізніше були визначені наступні етапи роботи з акустикою:

Повна розбирання колонок.
Покращення зовнішнього вигляду.
Покращення звучання.
Остаточна збірка колонок.

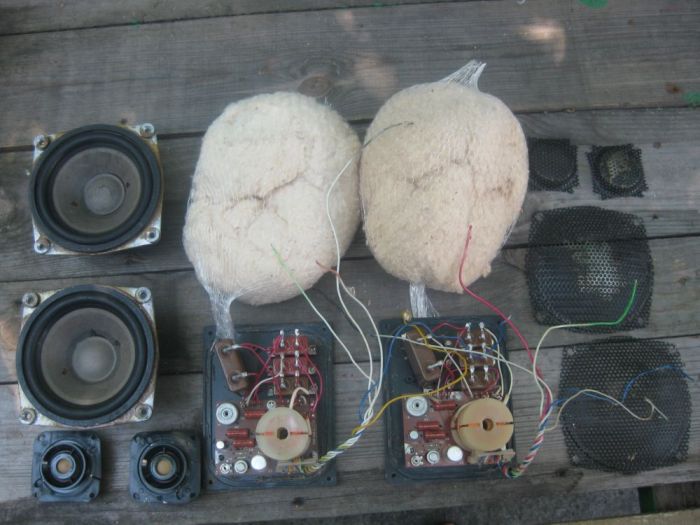

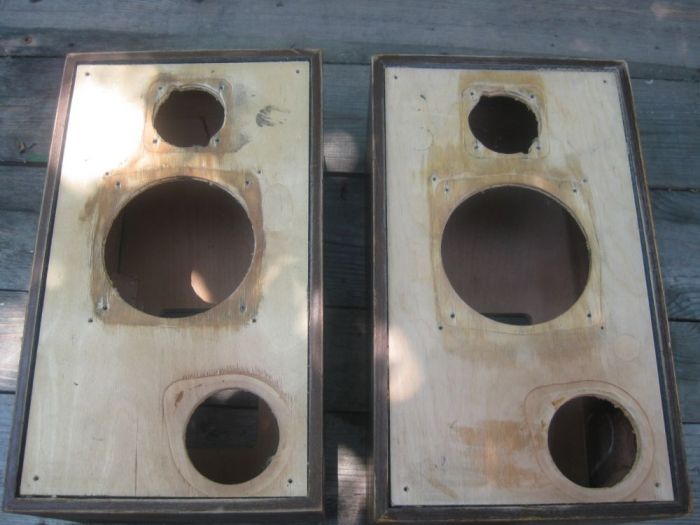

Першим ділом я повністю розібрав колонки: зняв передню панель з решітками, зняв динаміки, фазоінвертор, фільтр, витягнув звукопоглинач. Залишилися тільки порожні корпуси.

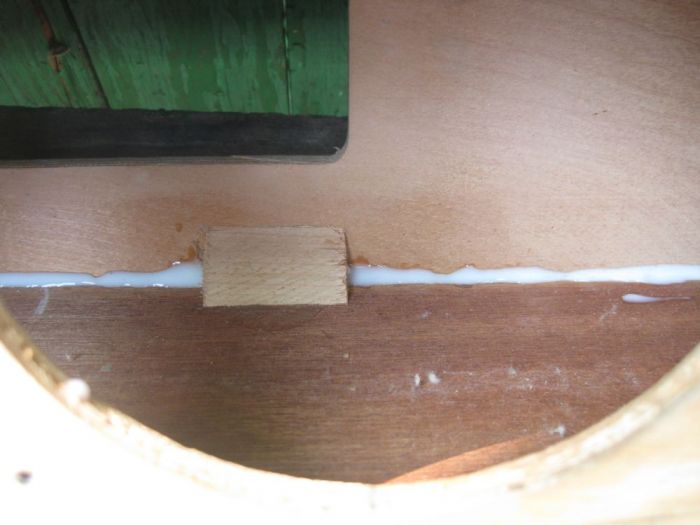

Далі видаляємо весь герметик, який, напевно, вже висох від часу. Після цього корпуси всередині по швах проклеюємо столярним клеєм ПВА або силіконовим герметиком. На крайній випадок можна використовувати звичайний канцелярський клей ПВА.

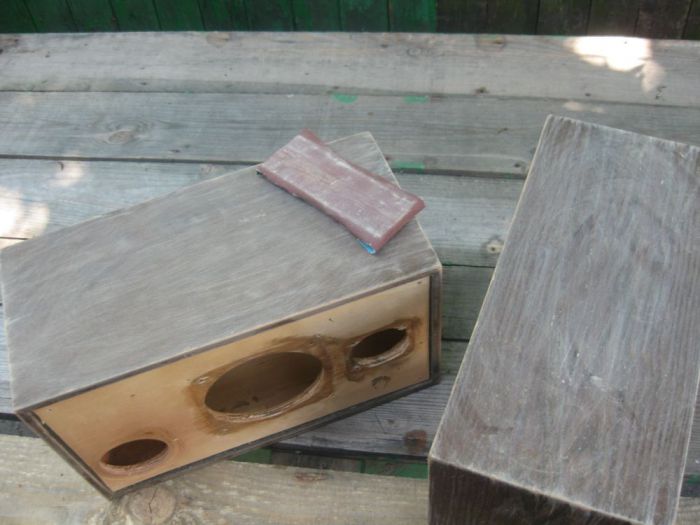

Це найтриваліша процедура, так як для висихання одного шва потрібно близько доби. Після того, як проклеїмо всі шви всередині, корпуси зовні ретельно зашкурюємо для подальшої шпаклівки.

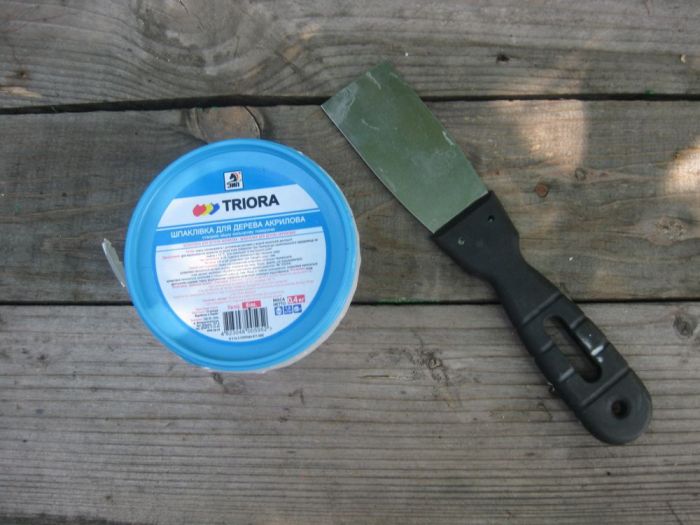

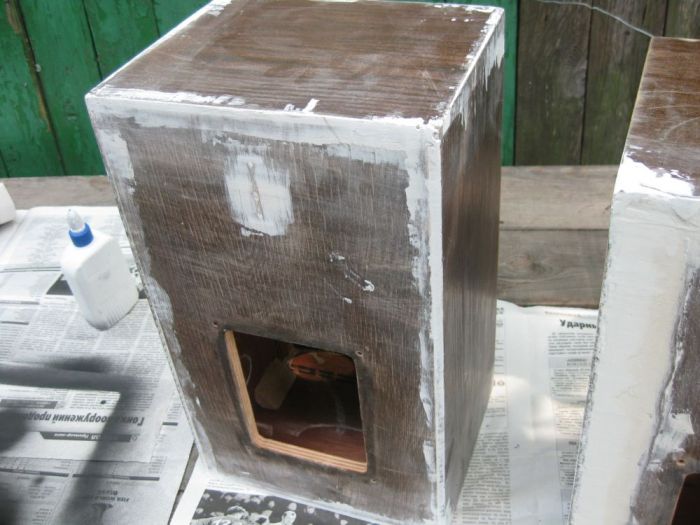

Після зашкурювання протираємо корпуси колонок від пилу і шпаклюємо всі дефекти. Я використовував акрилову шпаклівку для дерева.

Шпаклювати колонки краще кілька разів для покращення зовнішнього вигляду. Але це залежить від стану самих корпусів. Після шпаклівки не забуваємо корпуси знову зашкурювати дрібнозернистим шліфувальним папером.

Всередині корпусу обклеюємо синтепоном або войлоком. Якщо ні того, ні іншого немає - використовуємо звичайний поролон. Звукопоглинач покращує якість звучання акустики.

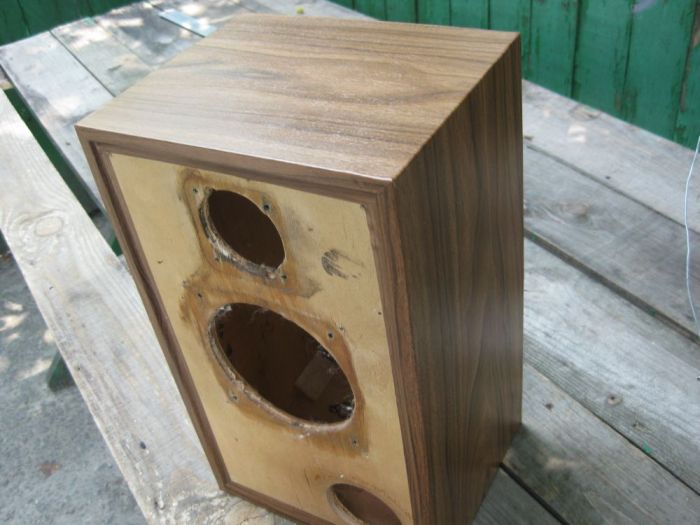

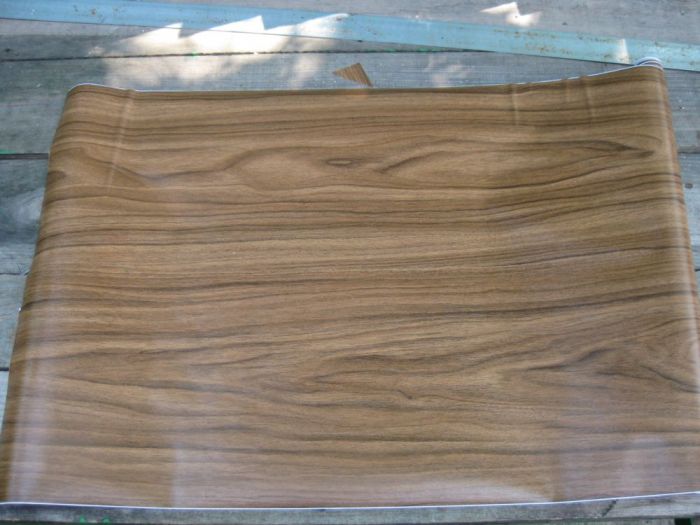

Після цього обклеюємо корпуси колонок плівкою - самоклейкою. Колір підбираємо на свій смак. Я вибирав плівку як можна темніше, але принісши її додому, побачив, що вона виявилася набагато світліше, ніж я хотів. Але це не страшно. Я взяв плівку шириною 45 см. Розрізавши її на дві частини уздовж, можна обклеїти відразу два корпуси. Ширини плівки достатньо для загинань на лицьову і на задню частину колонки.

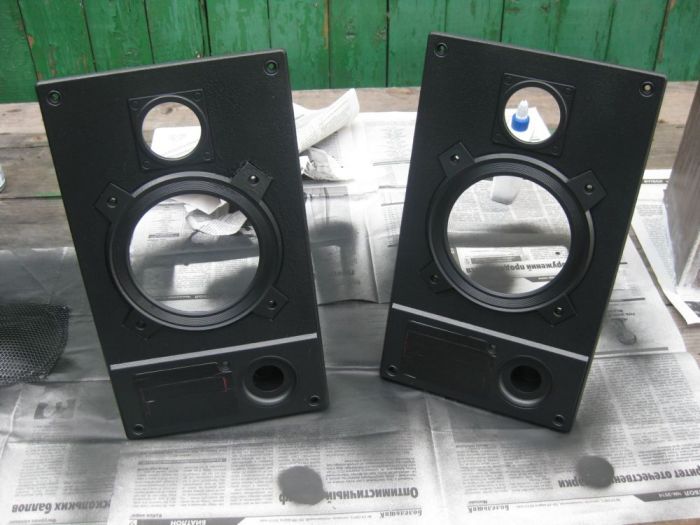

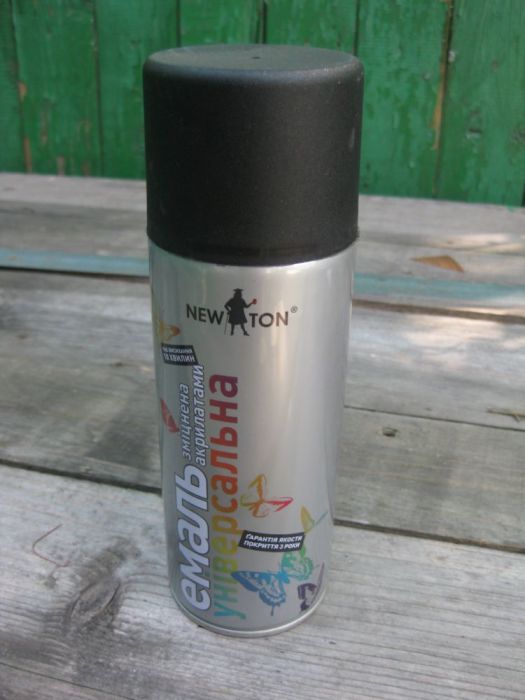

На цьому з самими корпусами можна вважати повністю закінченими. Приступаємо до передніх панелей. Передні панелі і решітки я фарбував чорною матовою фарбою.

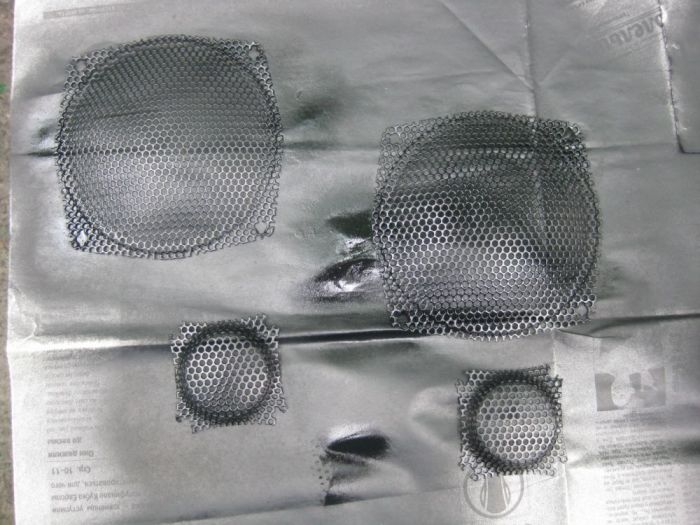

Захисні решітки ретельно зашкурюємо, інакше фарба буде погано триматися і з часом облупиться. Передні панелі не шкуримо, щоб не зіпсувати їх фактуру. Шильдики з АЧХ я заклеїв малярним скотчем, щоб їх не закрашувати. Фарбувати краще в 2-3 шари.

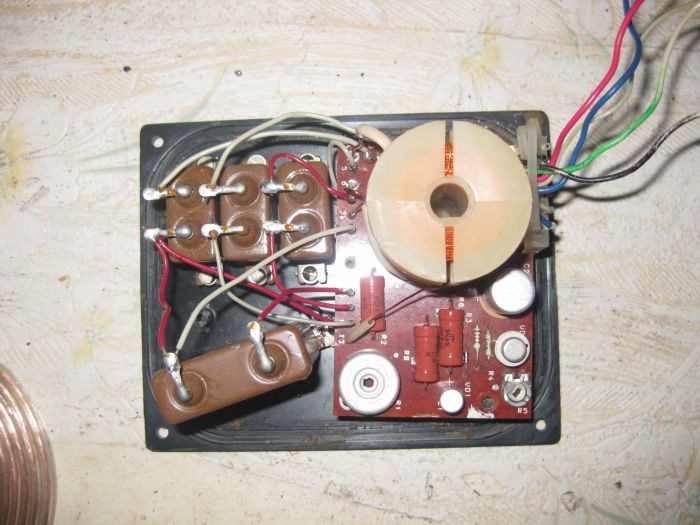

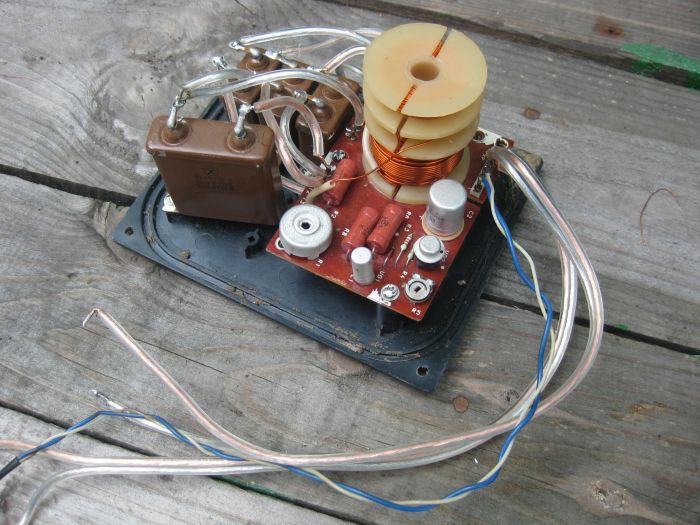

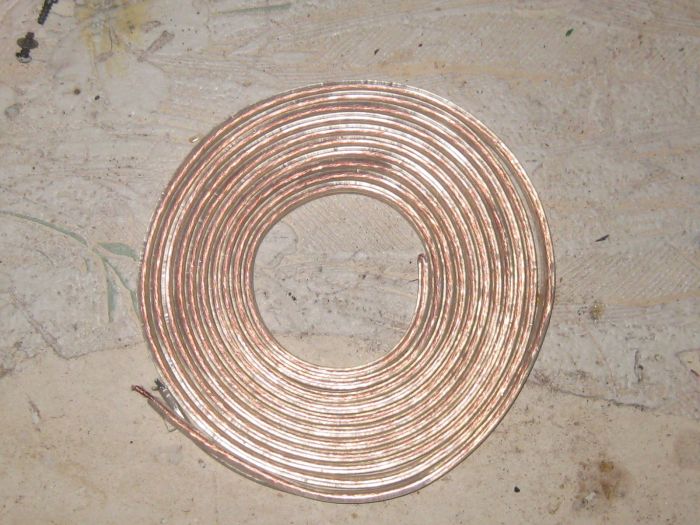

Тепер переходимо до динаміків і фільтрів. У фільтрах замінюємо дроти на акустичні. Я взяв акустичний кабель перетином 1.5 мм². Але для таких колонок цілком вистачить і кабелю перетином 1 мм². Якщо немає акустичного кабелю, можна використовувати звичайний мідний кабель у ПВХ ізоляції. Клеми на платі фільтрів для підключення динаміків викидаємо! Всі дроти припаюємо на платі! Деякі майстра при роботі з фільтрами прибирають індикатор перевантаження, оскільки він погіршує якість звучання. Але це чисто суб'єктивна думка. Особисто я різниці не помітив, просто зробив чутливість максимальною і поставив зелені 5 мм світлодіоди. Вийшло а-ля "світломузика". Світлодіоди моргають в такт низьким частотам. Електроліти індикації перевантаження пройшли випробування на ємність, тому я їх не замінював. Стандартні клеми я замінив на акустичні.

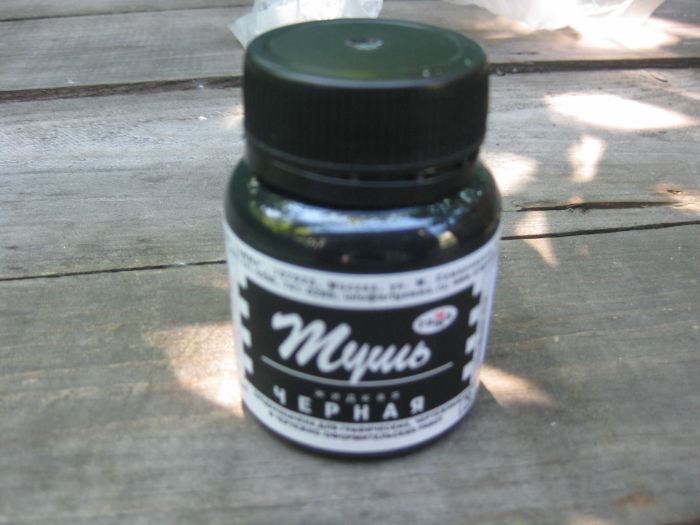

Низькочастотні динаміки фарбуємо канцелярською тушшю.

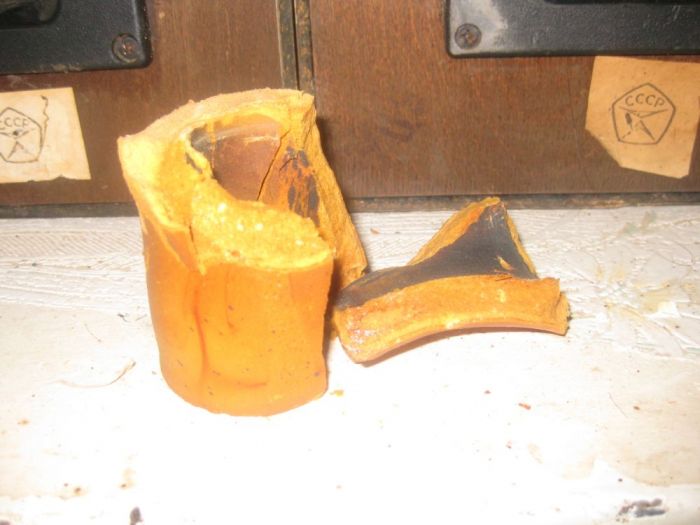

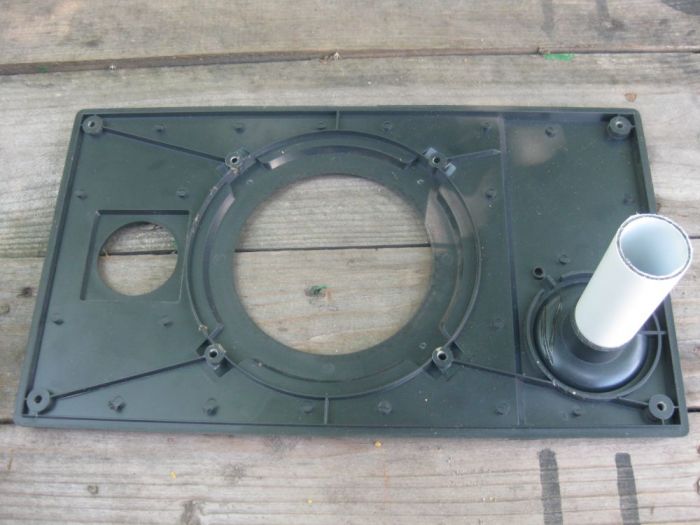

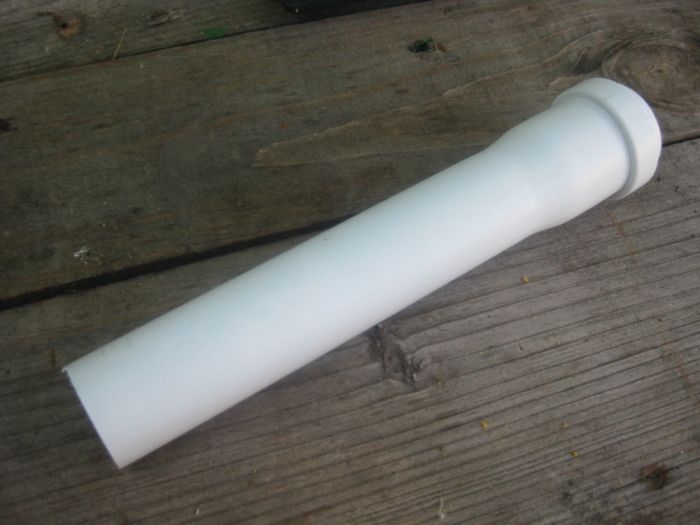

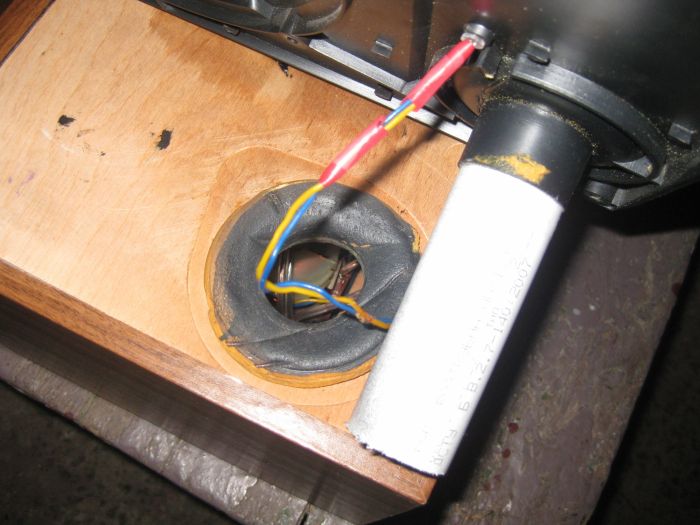

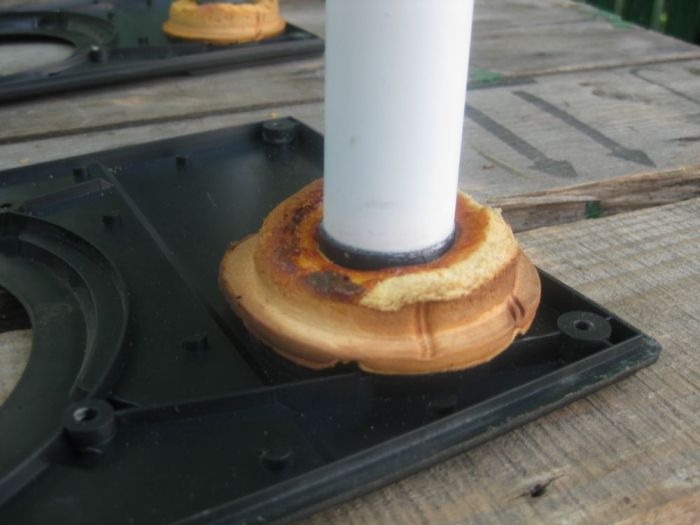

Фазонвертори (ФІ) у мене повністю висохли і розсипалися. Тому я купив каналізаційну трубу діаметром 32 мм. Вона ідеально підходить за розміром ФІ. Відрізаємо два шматки труби і приклеюємо в передній панелі супер-клеєм. Щоб закрити велике отвір у корпусі колонки, я використав шматок старого ФІ.

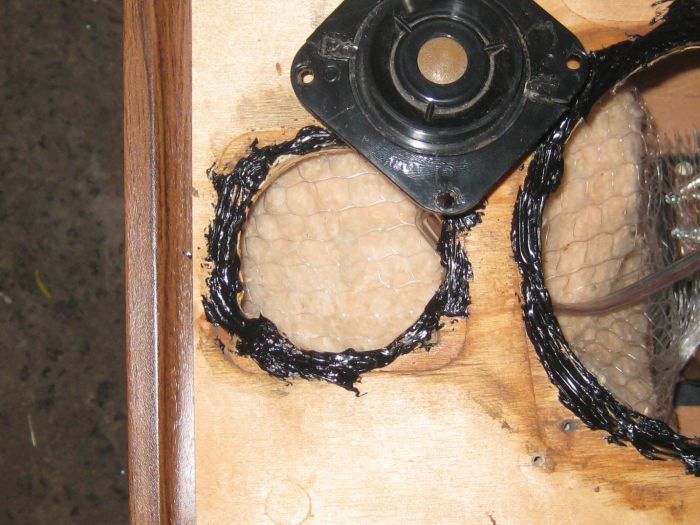

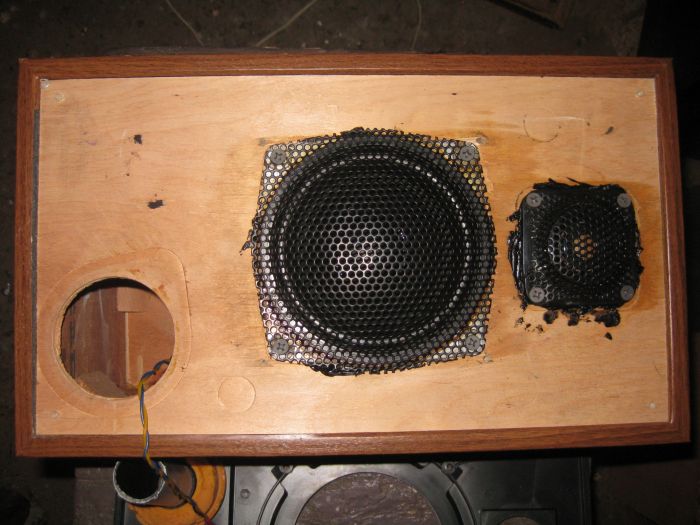

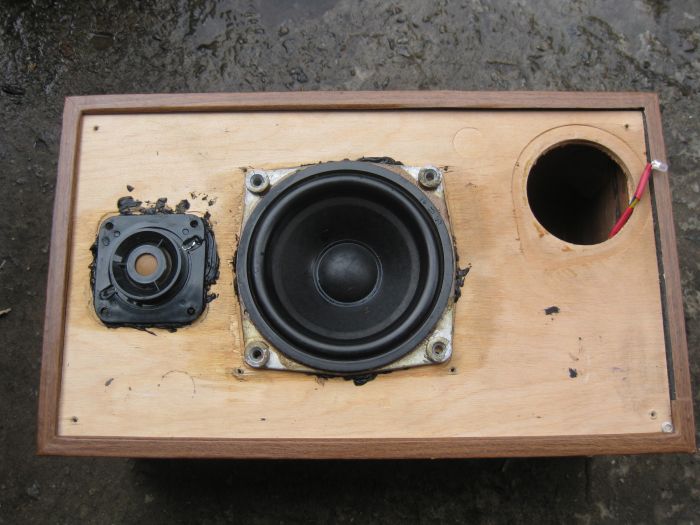

Після всіх виконаних операцій приступаємо до зборки колонок. У місцях навколо динаміків проходимося герметиком. Я використовував перший, що попався під руку - чорний силіконовий герметик.

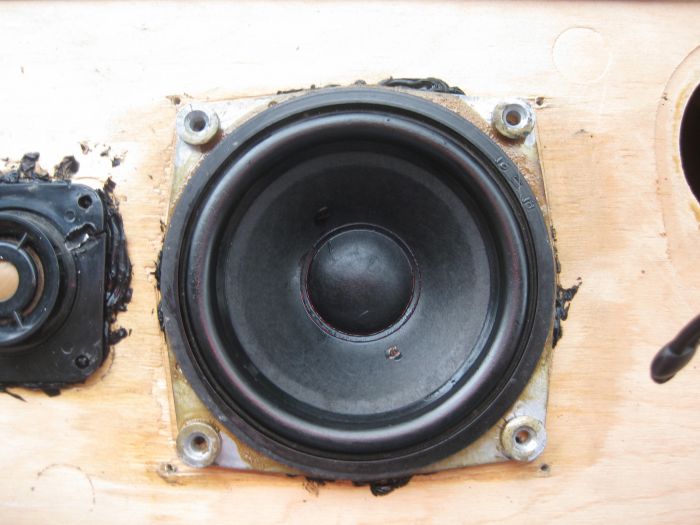

Ставимо на місце динаміки, припаюємо до них дроти.

За бажанням ставимо решітки на динаміки. Їх можна і не ставити, але у мене є допитливі особи, які люблять помацати руками вібруючий динамік:)

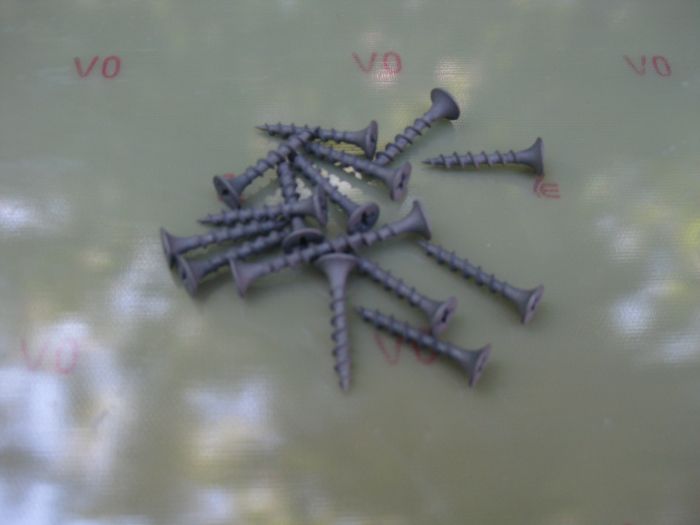

Ставимо на місце передні панелі, прикручуємо їх новими шурупами. Щоб вони не сильно виділялися, капелюшки шурупів я пофарбував тією ж фарбою, що й передні панелі.

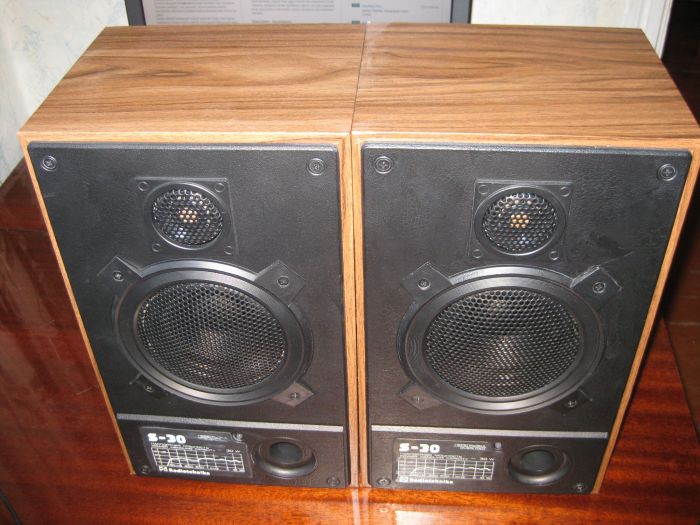

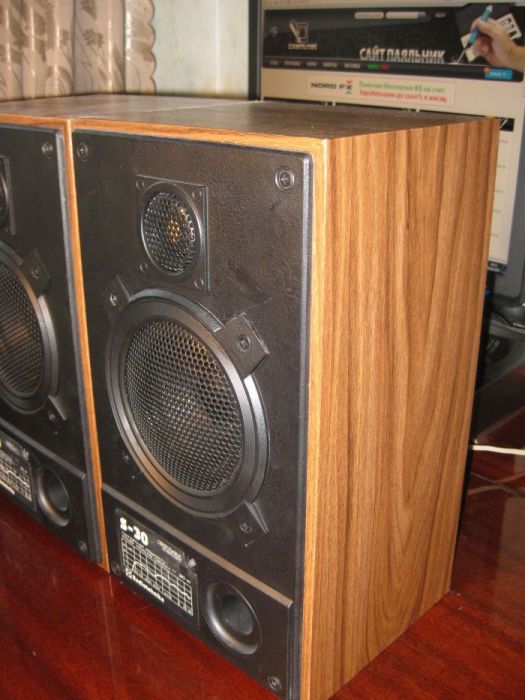

В результаті у мене вийшло ось що.

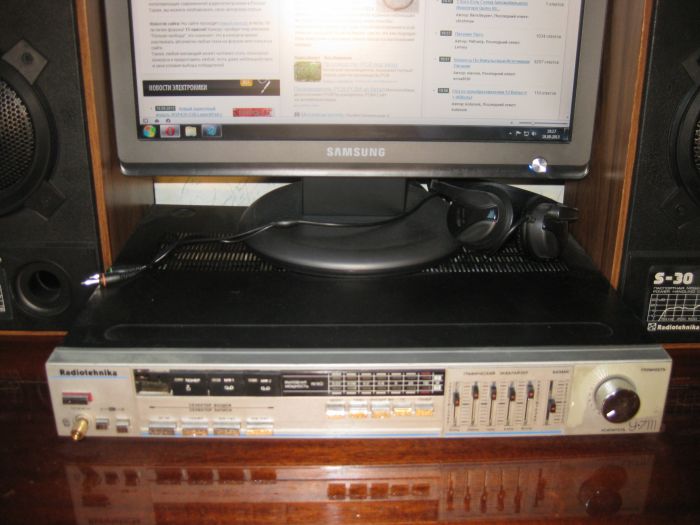

Грають вони від підсилювача Radiotehnika U-7111 разом з акустикою Radiotehnika S-50B. Колонки я підключав тим же акустичним кабелем, що і в фільтрах. Мені подобається те, що підсилювач дозволяє підключити дві пари акустики.

Ну от і все. Чекаю вашої критики, порад, пропозицій. З повагою, мешканець форуму "Паяльник" -
