Доопрацювання акустичної системи 35АС-1

Прослуховуючи музику на моїх 35АС-1, з кожним днем мені все більше набридало їх звучання. Я давно чув про доопрацювання АС, але чомусь раніше не дуже звертав на це увагу. Але потім все ж вирішив спробувати. Полазивши в інтернеті, я знайшов безліч інформації про доопрацювання 35АС-212 (S-90) і 35АС-1, і я взявся за справу.

1. Корпус.
Першим ділом я розібрав акустичну систему. Відкрутив передню панель, динамічні головки, витягнув вату, зняв фільтр і фазоінвертор.

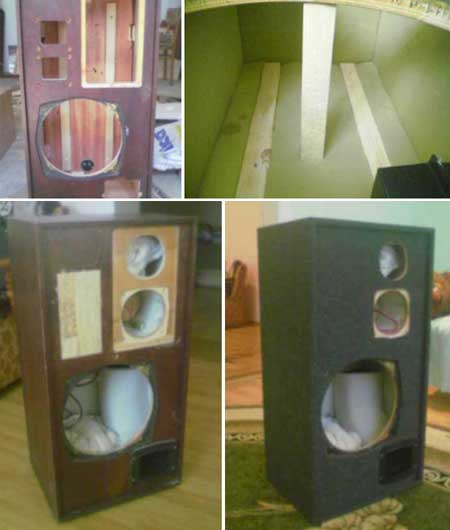

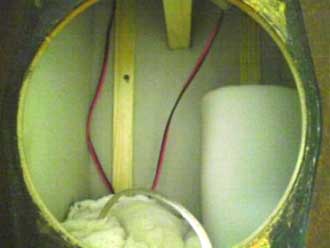

Потім укріпив задню стінку ящика, встановивши два рейки через весь корпус товщиною і шириною 20мм і розпірку (див. фото), закрив отвори на лицьовій панелі, де були стакан від середньочастотної головки, високочастотна головка і перемикачі. Я забивав фанерою товщиною 10мм клеєм ПВА. На місці стакана вирізав нові отвори для середньочастотника і пищалки. (див. Фото). На середньочастотник поставив пластиковий стакан (схожий на S-90), але зазвичай краще ставити дерев’яний. Всередині всі стінки обклеїв поролоном товщиною 18мм (войлоку не знайшов), але перед цим потрібно під ним прокласти дроти ВЧ і СЧ головок (цього я не зробив, поспішив). Фазоінвертор укоротив на 10см, налаштувавши його на іншу частоту (менше бубніти) і також обклеїв зверху його поролоном. Ящик обтягнув обшивною тканиною чорного кольору.

2. Фільтр.

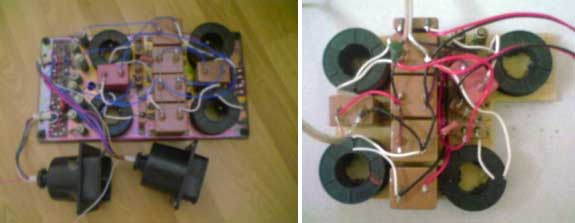

Почав я з того, що викинув перемикачі тембру і непотрібні резистори, для цього може знадобитися схема (в інтернеті її знайти не важко). Після цього всі деталі фільтра перемістив на дерев’яну дощечку з фанери 8мм. Катушки індуктивності не рекомендується прикручувати, потрібно брати на клей. Перепаяв всі з’єднувальні проводи фільтра на аудіо кабель (хоча б самим дешевим). Провода, що ведуть до головок, припаяв безпосередньо до фільтра, а не один через одного. На низькочастотник товстий провід не менше 2мм², на середньочастотник не тонше ніж 1,5мм², і 1мм² на високочастотну головку (на фото провода на СЧ і ВЧ головки тонкі, хотілося спробувати і поставив те, що було, пізніше замінив).

Фільтр закрутив на нижню стінку АС.

3. Вата.
З однієї колбаски, яку я витягнув з АС, я зшив подушку квадратної форми і закинув її на верх колонки. З іншої зробив маленьку подушечку (приблизно 0,5 колбаски) і поставив на низ поверх фільтра.

4. СЧ.
Середньочастотники у мене не було взагалі. Поставив 10ГД-34, лише допрацював його (приклеїв ковпачок з тенісного м’яча, статтю про цю доопрацювання теж знайшов в неті), а також закрив віконця в дифузородержателі головки поролоном. Стакан з внутрішньої сторони обклеїв войлоком і заповнив його ватою.

5. Завершальна частина.
Припаяв динамічні головки, зберігаючи полярність включення. Динамічні головки привернув через гумові прокладки. Включив музику і почав насолоджуватися вже зовсім іншим звуком. Я сам не повірив, що мої 35АС-1 можуть так грати.
P.S. Рекомендую переделувати спочатку одну АС, щоб можна було порівняти звучання однієї і іншої акустичної системи.
