Банковий СЧ динамік

В попередній статті було розказано про доступний кожному бажаючому спосіб виготовлення стрічкового ВЧ динаміка - «пищалки». Нагадаю переваги такого типу випромінювача над класичним динамічним:

• вага «дифузора» на порядок менша типової купольної;
• токовий контроль в десять разів вищий;
• механічне демпфування значно вищий (див. пункт перший);
• власна резонансна частота в багато разів нижча, ніж у класичної «пищалки» (див. пункт третій);
• краща перехідна характеристика, ширший частотний діапазон.

Представлений у попередній статті випромінювач є монопольним. Також існують стрічкові випромінювачі дипольного типу (див. Журнал "Радіо" №1, за 2012 рік або №10 за 2017 рік). Останні отримуються дорожче і складніше, але з ще вищою якістю звучання.

В завершенні першої частини статті я обіцяв читачеві розповісти, як зробити СЧ динамік з хорошим звуком, доступний всім і не вимагати великих капіталовкладень.

Для створення такого динаміка пропоную скористатися «банковою» технологією, яка є в кожному супермаркеті або в кожному смітнику.

Отже, зустрічаємо:



Дно від алюмінієвої банки!

Легкий і жорсткий купол, який змінить життя, наприклад, доступному 5гдш5-4 на краще.

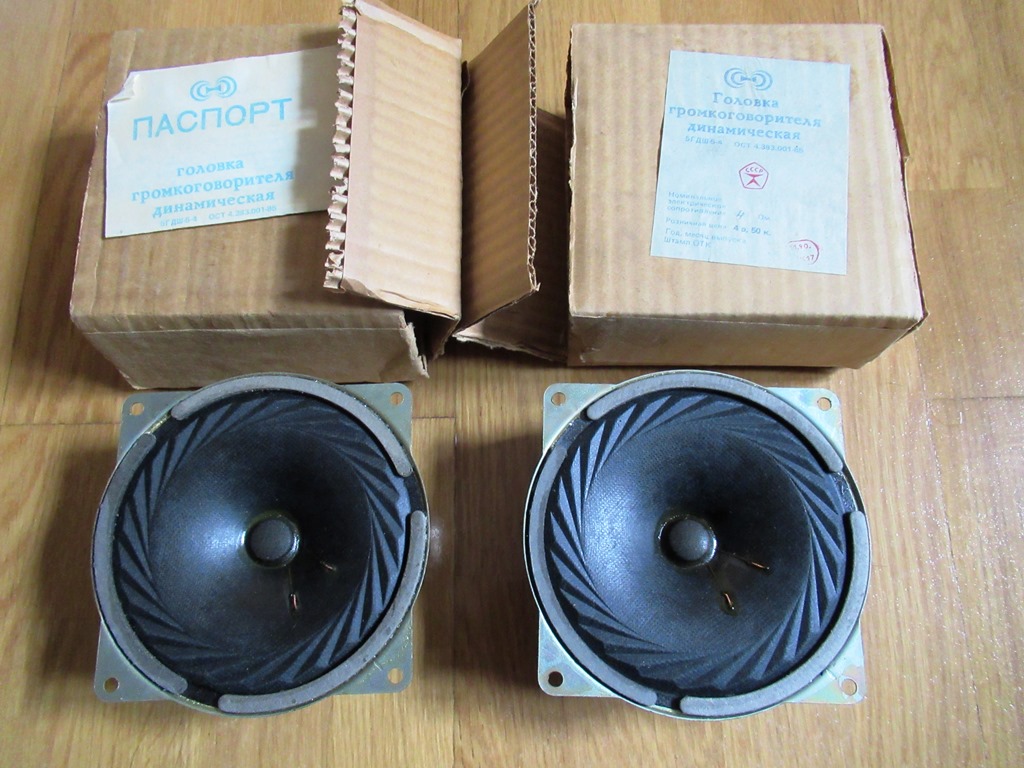

У динаміка 5гдш5-4 досить легкий дифузор і непогана чутливість в 92 Дб/Вт/м. Але на цьому його позитивні сторони закінчуються.

Щоб витягнути максимум з заводської конструкції спочатку проводимо «косметичну» доопрацювання головки:

Дифузор до гофра промазуємо клеєм ПВА з обох сторін. Після просушки гофри динаміка обробляємо сумішшю ацетону з пластифікатором від двокомпонентного епоксидного клею (Відновлення гнучкості тканинного підвісу АС Diatone). Металеву корзину обклеюємо автомобільною шумовиброізоляцією або сирою гумою. Можна навіть пластиліном, якщо немає нічого вищезазначеного.

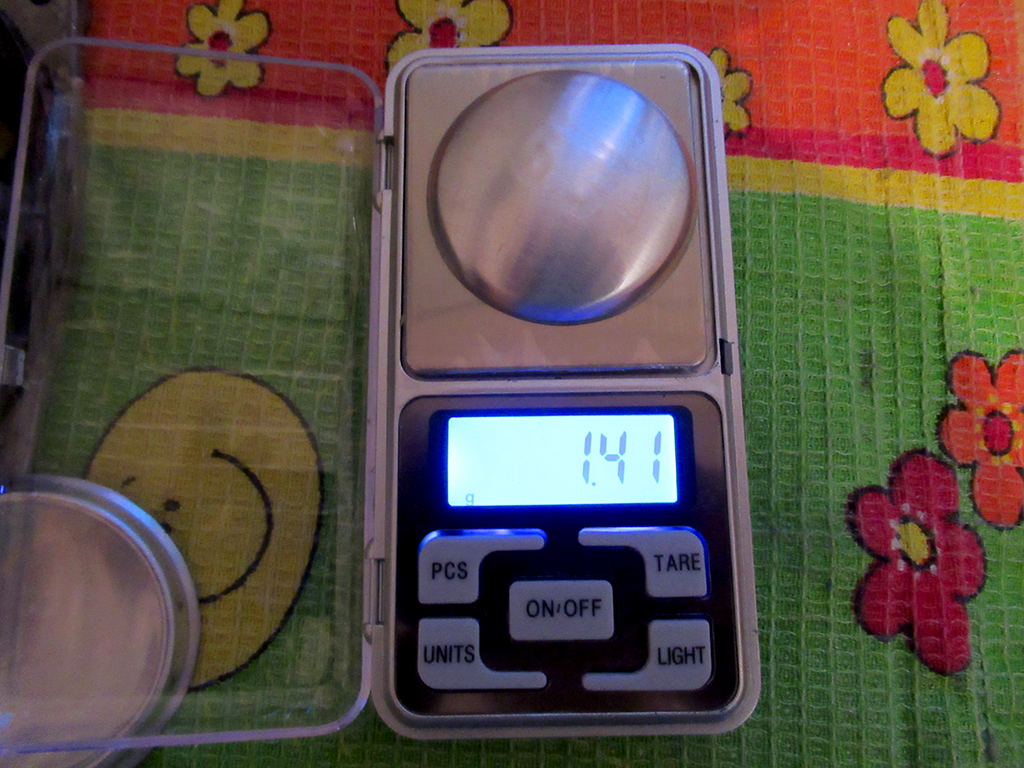

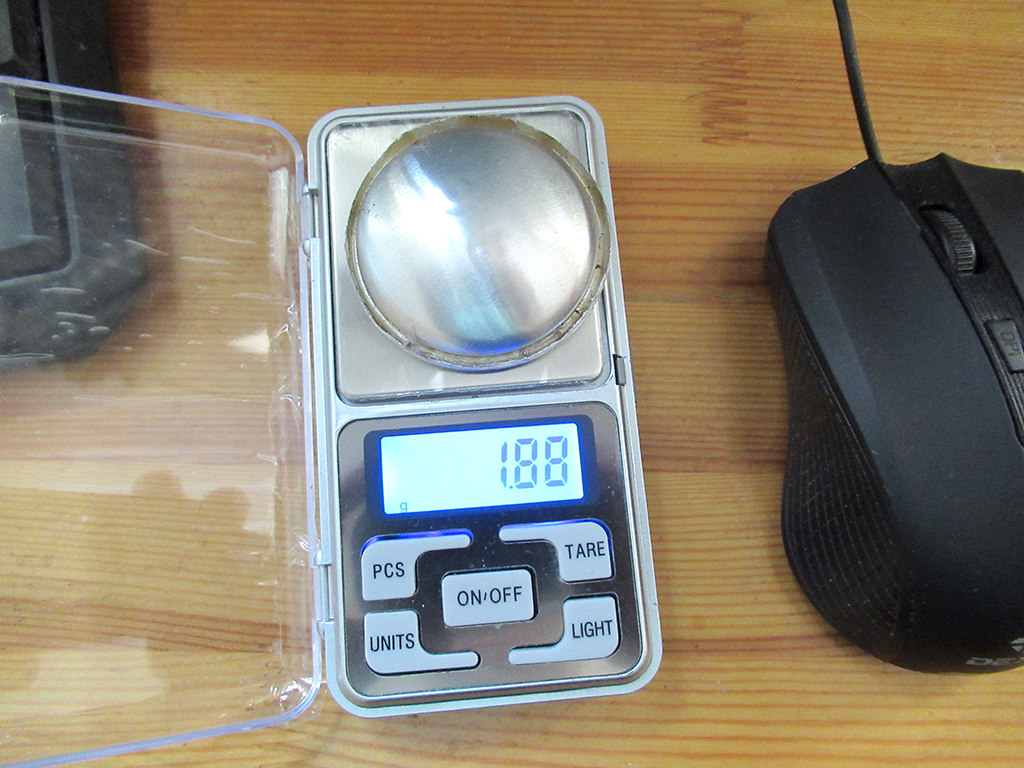

Тепер з чистою совістю (ми зробили що змогли!) акуратно обточуємо на точильному колі (наждаку) заготовку від алюмінієвої банки до отримання потрібної нам форми:

У головок 5ГДШ за допомогою ацетону відклеюємо (нічого страшного, якщо трохи з «м'ясом») з центру пилезахисний ковпачок і відправляємо його в смітник.

Беремо в борг у жіночої половини людства найкраще, що у них є – акриловий лак для нігтів. Можна навіть повернути потім. І сказати істинну правду, що був лак дуже хороший. Йому приємно і нам… теж буде потім приємно.

Обмазуємо опуклу частину колишнього дна і місце майбутнього стикання з ним дифузора лаком. Прижимаємо. Залишаємо під вантажем на пару годин.

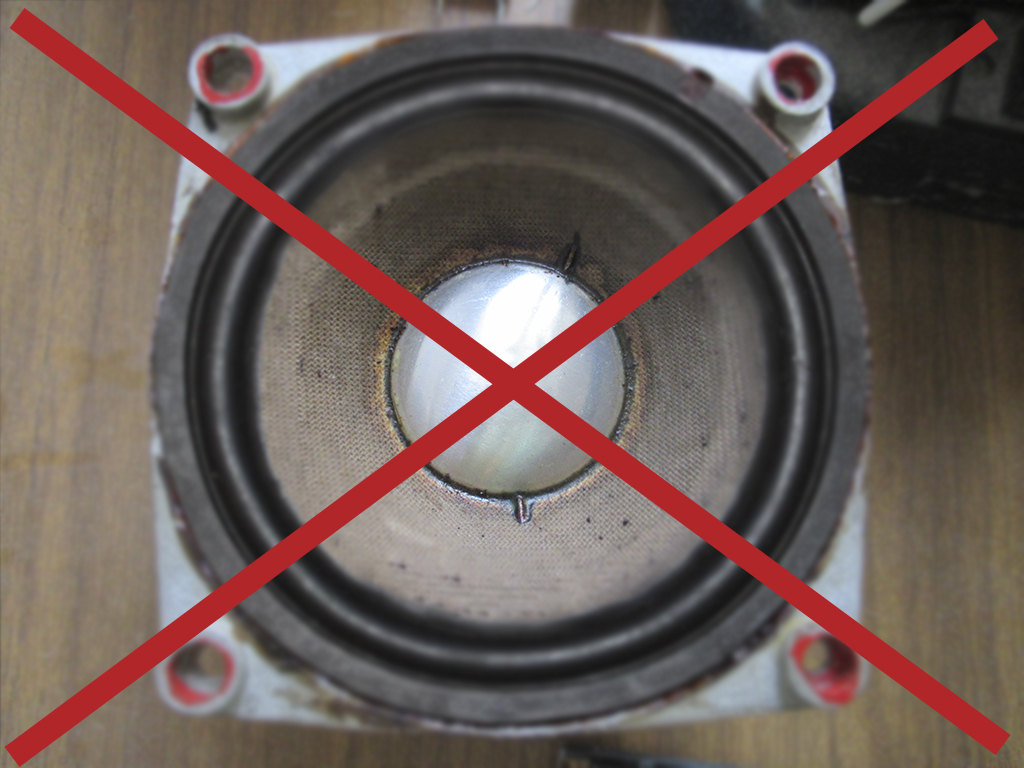

Відповідаю на питання: чому не куполом назовні? Також красивіше і правильніше! Так і в Інтернеті пишуть, мовляв «як чудово стало співати!»

Ні в якому разі! Міняємо красу дизайну на красу звуку. У варіанті складання «куполом всередину» дифузор в місці склейки представляє собою сендвіч з різних за фізичними параметрами матеріалів: просочена ПВА паперова целюлоза, умовно товстий шар акрилу і алюміній. Комбінація матеріалів, що мають різні властивості і щільність, дозволяє отримати нові характеристики дифузора, в даному випадку позитивні. Крім того, об'єм підкупольного простору буде мінімальний, і ми позбудемося від таких артефактів, як призвуки від алюмінієвого ковпачка і під купольним резонансом повітря. Саме такі недоліки виникають при «банковій доопрацюванні» динаміка 15гд11а, відомої на просторах Інтернету. Перевіряв особисто і результат звучання 15ГД11а з «правильно» наклеєним алюмінієвим ковпаком мені не сподобався.

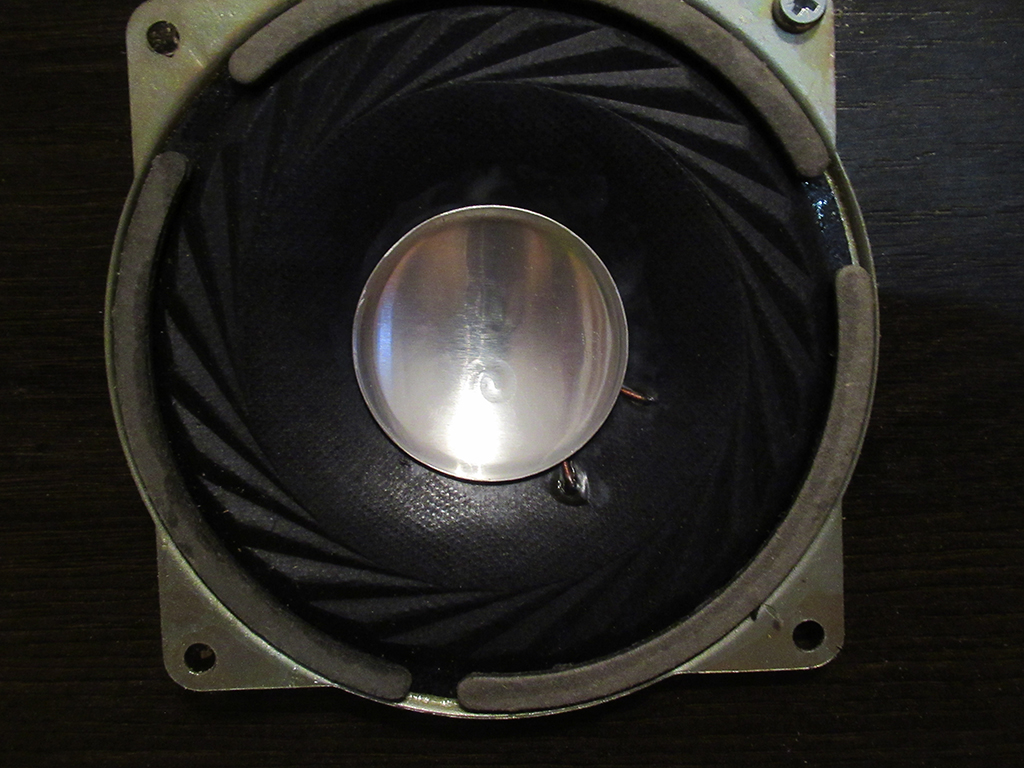

Інша справа – доопрацьований 5ГДШ5-4. Немає «металевого» забарвлення, немає «паперового» звуку, яскрава і легка середина. Причина таких покращень криється в тому, що звукова котушка знаходиться в безпосередній близькості від алюмінієвого купола. Тобто, якщо розташувати ковпачок безпосередньо на котушці, то механічні коливання будуть передаватися ще краще, і також поліпшиться «контроль» дифузора.

Пропоную перевірити цей варіант «банкової» технології на піддослідному 15ГД11а (20гдс).

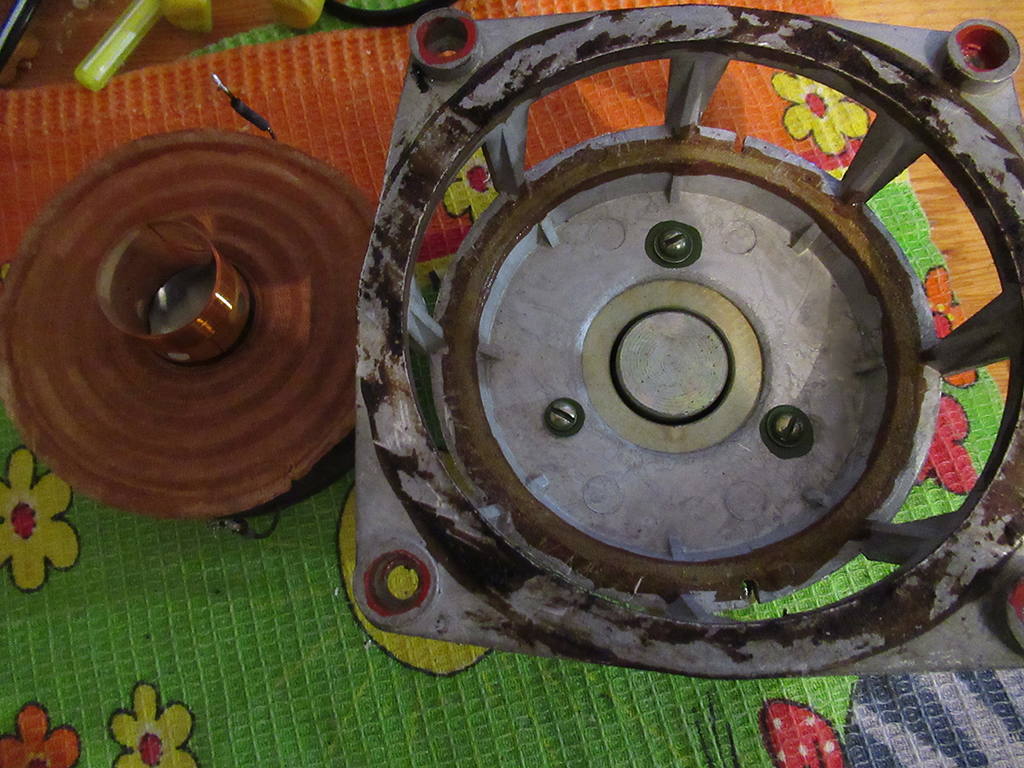

Відклеюємо і виймаємо рухливу систему.

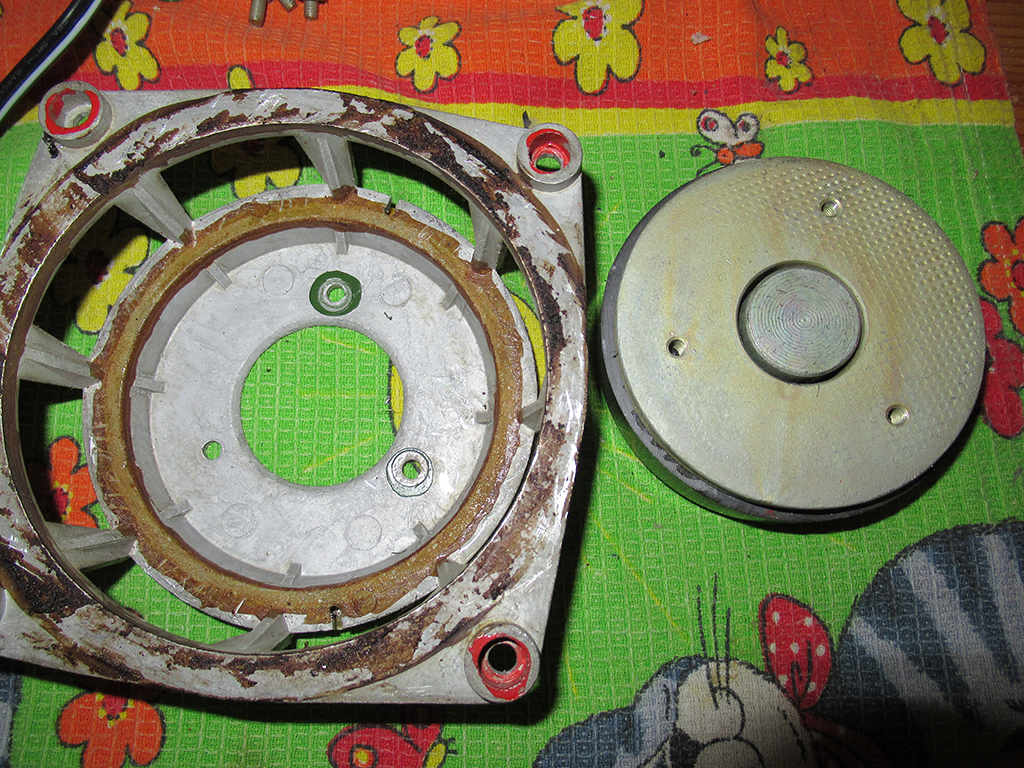

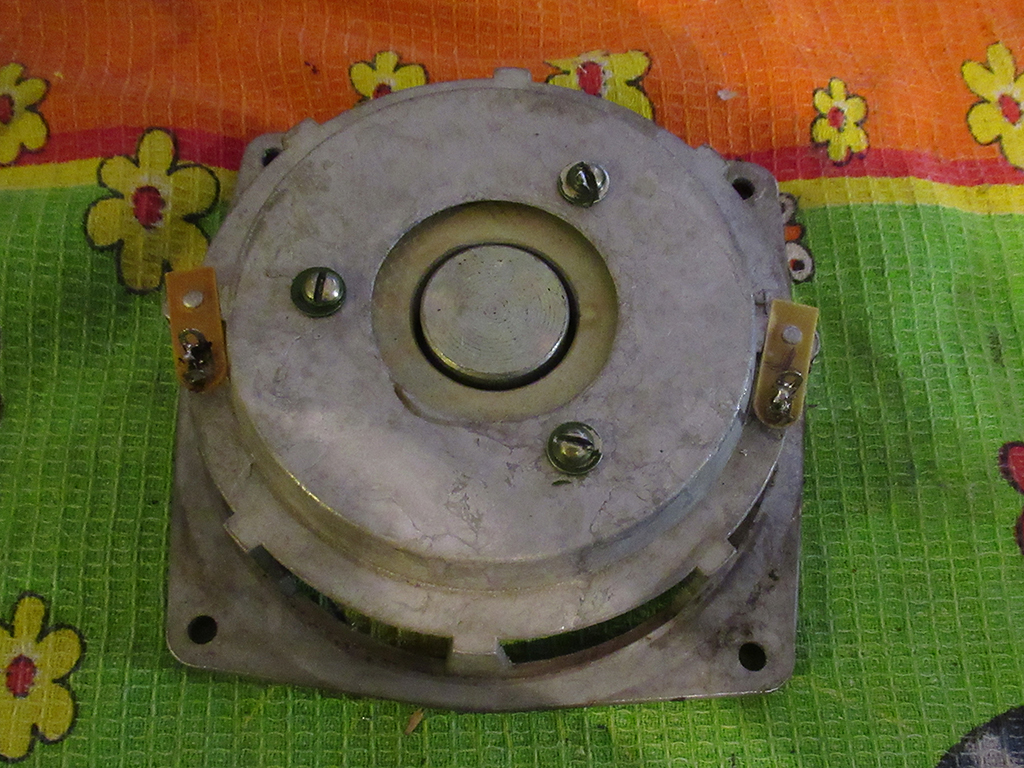

Відкручуємо три гвинти кріплення алюмінієвої корзини до магнітної системи.

 Розгортаємо корзину в зворотному напрямку і кріпимо все на місце.

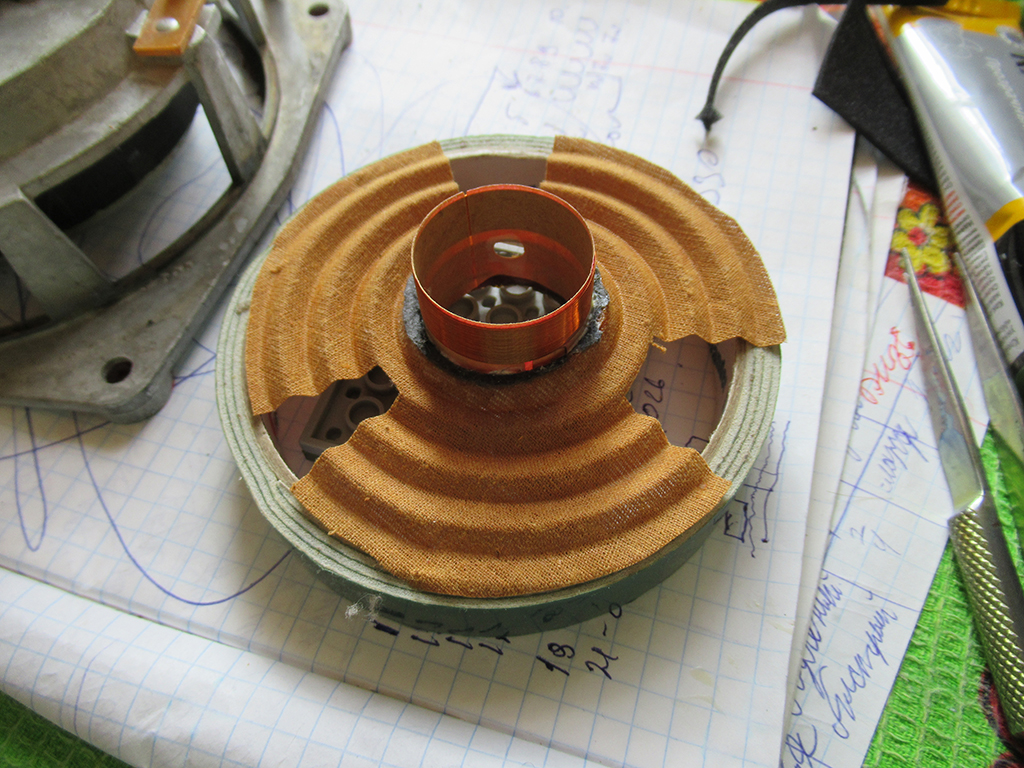

Переклеюємо центруючу шайбу і робимо на ній три вирізу.

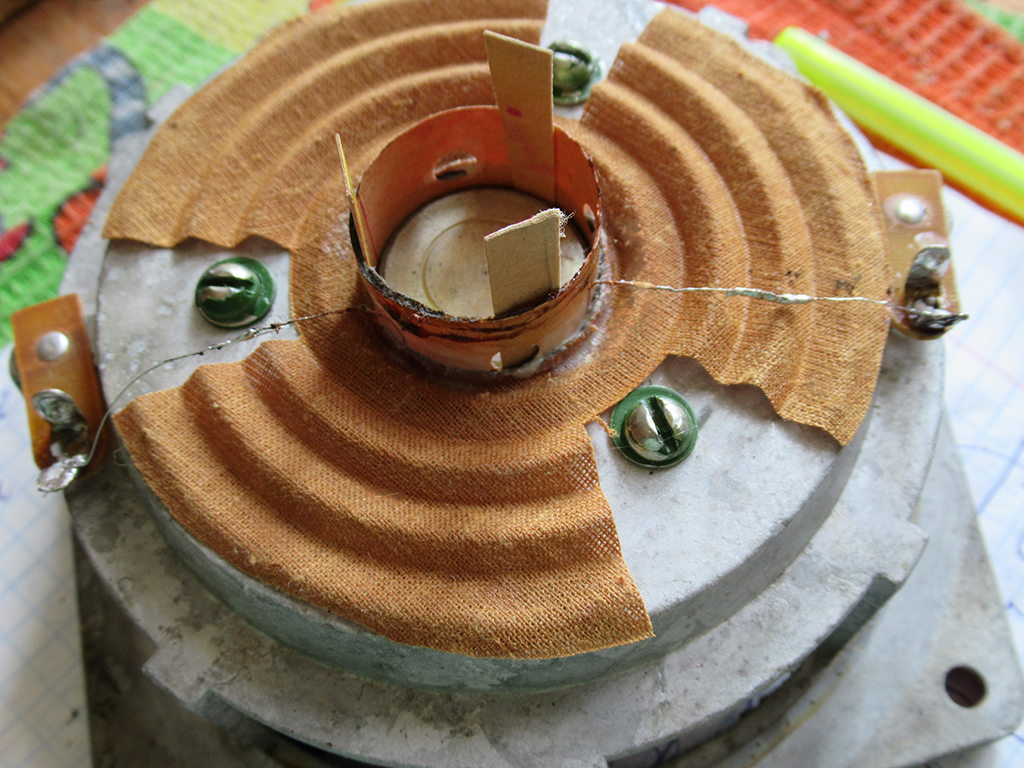

Центруємо з допомогою трьох прокладок в магнітному зазорі і фіксуємо клеєм шайбу до корзини. Не забуваємо припаювати виводи котушок до лепестків.

Після сушіння виймаємо прокладки, перевіряємо вільний хід і готуємо кришку від алюмінієвої банки.

Цього разу розмір ковпачка кілька більший – обточуємо тільки до характерного «пояска» дна. Фігурна опуклість буде служити необхідним «ребром жорсткості», оскільки у зібраного динаміка буде відсутній звичний підвіс.

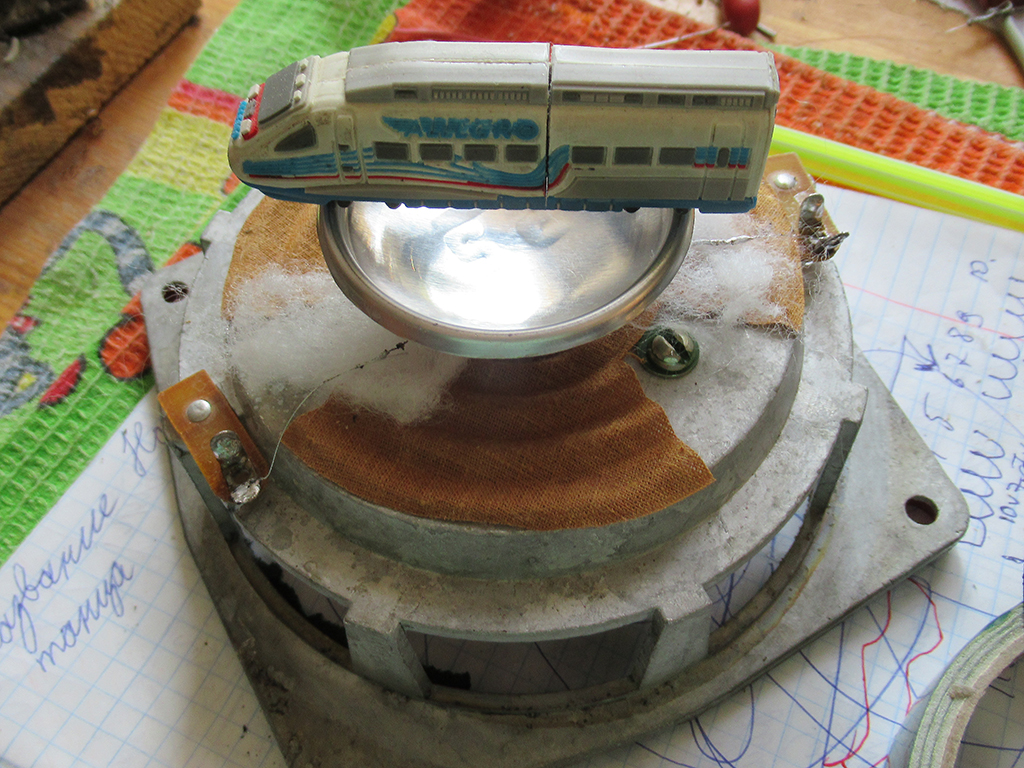

Клеїмо куполом всередину, намазавши всю поверхню акриловим лаком для нігтів. Залишаємо під вантажем. Після сушіння промазуємо лаком місце стикання котушки і ковпака. Під виводи можна підкласти трохи розпушеного файбера (синтепону).

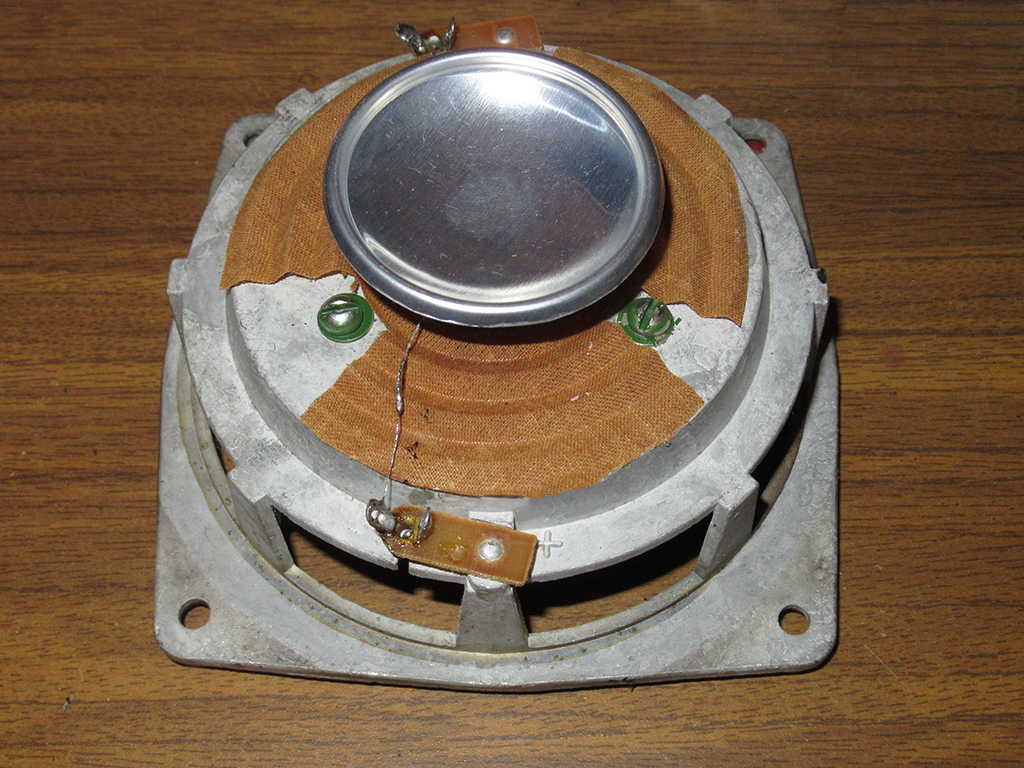

Ось такий незвичний на вигляд середньочастотник на базі 15ГД11а.

Діапазон ефективно відтворюваних частот: від 2.5 кГц, до 7.5 кГц. Вище і нижче є плавний спад. Звучання такого динаміка (в зазначеному діапазоні частот), за суб'єктивною думкою, навіть краще доопрацьованого 5ГДШ5-4. З мінусів – нижча чутливість і висока нижня межа відтворюваних частот.

І так, у нас тепер є власноруч зібрані ВЧ випромінювач і СЧ динамік. У виготовленні вони малозатратні і не надто складні. Аргументом для повторення і збору аналогічних випромінювачів пропонується відеофрагмент для оцінки звучання трьохсмугової системи.
