Активний фільтр НЧ для сабвуфера

Хочу представити вам власну розробку активного фільтра НЧ для сабвуферного канала з повною регуляцією фази.

Основні технічні характеристики:

• Напруга живлення: 9 - 12 В.
• Регуляція фази: - 45° -  + 90°.
• Частота зрізу фільтра: 200 - 250 Гц.
• Режими роботи: фільтр НЧ, фільтр ВЧ, без фільтрації.
• Регулювання зрізу.

Плюси цієї схеми:

1. Регулювання фази.
2. Регулювання частоти зрізу.
3. Три режими роботи - фільтр НЧ, фільтр ВЧ, без фільтрації.
4. Налаштування зрізу (ВЧ, НЧ).
5.  Невелике енергоспоживання.
6. Відсутність котушок.
7. Відсутність мікросхем.
8. Простота схеми.
9. Подавлення шуму.
10. Можливість підсилення звуковідтворювача.
11. Захист від перевантажень.

Мінусів не виявлено.

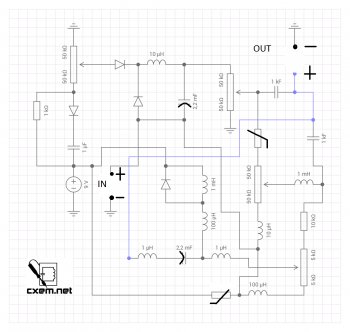

Схема фільтра.

Тут ми бачимо чотири потенціометри: регулювання фази, частоти зрізу, режиму роботи та налаштування зрізу.

Принцип дії: на вхід подається аудіосигнал. Частота виходу регулюється за допомогою потенціометра, який керує зарядом вхідного і вихідного конденсаторів. На виході утворюється аудіосигнал, модернізований з входу за вказаними (зчитаними з потенціометрів) параметрами.

Після складання схеми її необхідно налаштувати під ваш динамік. Це робиться елементарно.

Налаштування фази (на моєму фото (вид зверху, дивіться теги першої фотографії готового пристрою) правий потенціометр), налаштування частоти зрізу (другий справа), режим роботи (другий зліва), ВЧ/НЧ зріз ((зріз знизу (ВЧ) або зверху (НЧ)) лівий потенціометр).

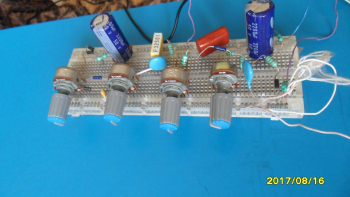

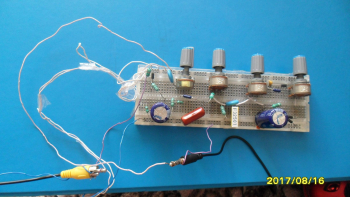

Фото готового пристрою.
