Телепередавач своїми силами

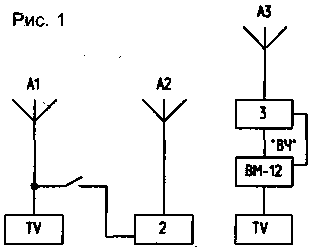

Додавши до відеомагнітофона нескладний приставку, можна перетворити його на маленький телецентр і налагодити місцеве телевещання в невеликому поселенні, селі, дитячому таборі. Повна структурна схема пристрою показана на рис.1. Виконана вона на поширених деталях, не вимагає ніяких змін у відеомагнітофоні та телевізорі.

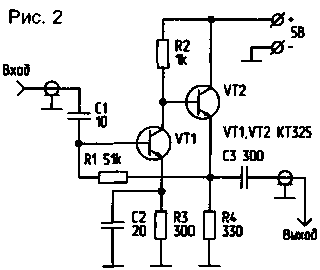

В вітчизняних ВМ є вихід "ВЧ", він дозволяє проводити трансляцію програми на антений вхід телевізора, включеного на 6-й канал метрового діапазону. Підсиливши сигнал, можна передавати його на відстань кілька сот метрів. Прийом ведеться на звичайний телевізор, для чого використовується окрема антена А2, орієнтована на передавальну антену A3. Останню бажано встановити як можна вище, наприклад, на даху будинку. Прийнятий сигнал для більш впевненого прийому підсилюється антенною підсилювачем, принципова схема якого наведена на рис.2.

Всі з'єднання при монтажі підсилювача повинні бути мінімальної довжини. Живлення — від джерела з малим коефіцієнтом пульсації, інакше на екрані телевізора можуть виникати переміщаючі або стоячі горизонтальні смуги. Найкраще живити схему з блоку живлення самого телевізора через невеликий стабілізатор напруги. Підсилювач добре працює на всіх 12 каналах діапазону МБ, так що його можна використовувати і для підсилення сигналів місцевого телебачення. Передавач підключається до "ВЧ виходу" відеомагнітофона, телевізор — через сполучний пристрій до його виходів "ВІДЕО" і "ЗВУК".

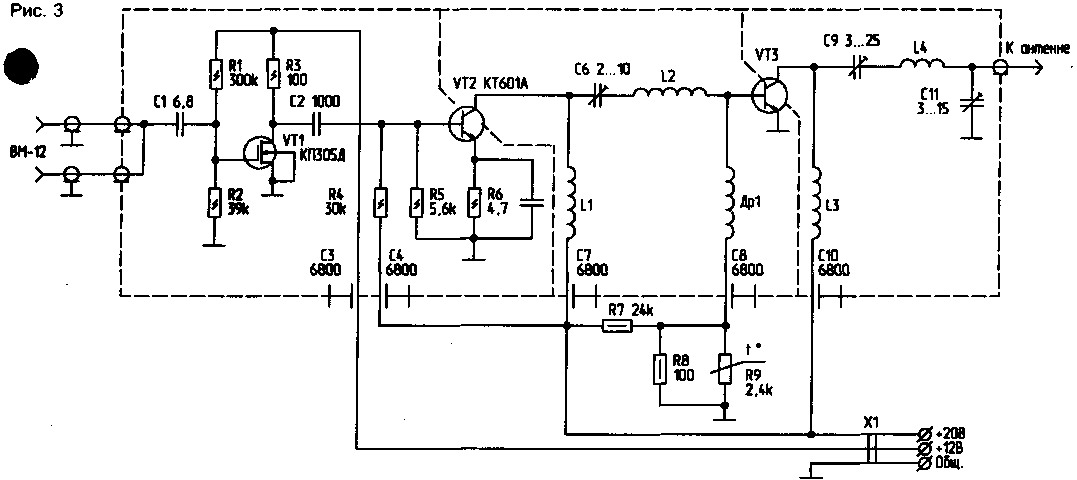

Попередній каскад передавального підсилювача (рис.3) зібрано на польовому транзисторі VT1 з коефіцієнтом підсилення близько 10.

На вході стоїть конденсатор С1, що має дуже маленьку ємність, тому пристрій практично не вносить змін у вихідний сигнал відеомагнітофона. Сигнал підсилюється двома каскадами лінійного підсилювача потужності. У першому, що має найбільше підсилення, використаний транзистор VT2, що працює в класі А. Вихідний каскад (його підсилення по потужності дорівнює 5) виконаний на транзисторі VT3, що має підвищену електричну міцність і хорошу лінійність. Для температурної стабільності каскаду застосовано терморезистор R9, встановлений на радіаторі, поруч з транзистором VT3. Крім того, каскади розділені екранами.

Коефіцієнт передачі всього пристрою складає близько 40 дБ. Підсилювач при цьому розвиває вихідну потужність близько 2,5 Вт. Вихід його розрахований на підключення навантаження з опором 75 Ом. При монтажі конденсатор С1 безпосередньо припаюється до центральної жилки кабелю, що йде від відеомагнітофона. Виводи конденсатора повинні бути мінімальної довжини, як і всі інші з'єднання. Для забезпечення стабільної роботи базові ланцюги транзисторів відокремлені від колекторних. Сами транзистори VT2 і VT3 поміщені в заглиблення на радіаторі, і поруч з транзистором VT3 встановлюється терморезистор R9. Інші деталі зібрані на друкованій платі з двостороннього фольгованого склотекстоліту, закріпленої на стійках на радіаторі. Фольга однієї зі сторін використовується як екран. Отвори під деталі повинні бути роззенковані. Екрани між базовими та колекторними ланцюгами транзисторів також виконані з фольгованого склотекстоліту. Вони повинні бути з'єднані з загальним екраном схеми.

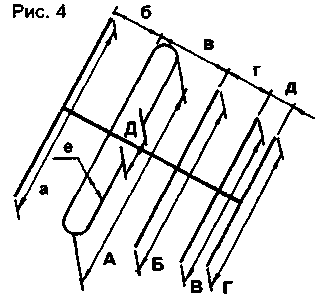

В підсилювачі використані такі деталі: терморезистор — типу КМТ-1, підстроювальні конденсатори С6, С9, С11 — типу КТ4-21В. Дросель Др1 намотаний на резисторі МЛТ-0,25 опором 100 кОм проводом ПЕВ-1 0,12 в один ряд до заповнення, близько 30 витків. Катушки — безкаркасні і намотані посрібленим проводом діаметром 1 мм, L1 містить 3 витка, зовнішній діаметр катушки — 10 мм, довжина намотки — 6 мм; L2 містить 4 витка, зовнішній діаметр катушки — 8 мм, довжина намотки — 8 мм; L3 містить 3 витка, зовнішній діаметр катушки — 8 мм, довжина намотки — 5 мм; L4 містить 4 витка, зовнішній діаметр катушки — 10 мм, довжина намотки — 8 мм. Живити підсилювач можна від будь-якого стабілізованого джерела, що забезпечує при напрузі 20 В струм близько 0,5 А, а при 12 В — близько 80 мА. Для приймальної антени А2 краще використовувати 5-елементну антену типу "хвильовий канал" (рис.4).

Розміри її наведені в табл.1

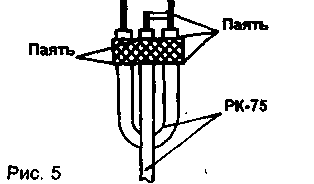

Матеріалом для антени слугують алюмінієві або дюралюмінієві трубки. Найбільш підходящий діаметр: для несучої стріли —18...22 мм, для вібраторів — 10...14 мм. Кабель зниження з хвильовим опором 75 Ом підключається до активного петлевого вібратора через U-коліно (рис. 5). Довжина коліна — 530 мм. Місце підключення кабелю до вібратора необхідно ізолювати, покривши його нитрокраскою або епоксидною смолою.

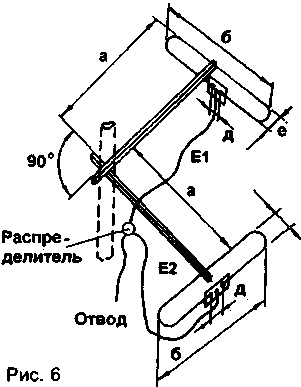

Передавальною антеною A3, якщо кореспонденти розташовані в одному напрямку від передавача, може слугувати та ж антена, що використовується на приймальній стороні (рис.4). Якщо кореспонденти розташовані по різні сторони "телецентру", краще використовувати так звану "кругову антену" (рис.6). Довжини дабе-лей Е1 і Е2 вибираються рівними і мінімальними.

Розміри антени наведені в табл.2.

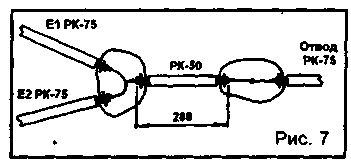

Вібратори виготовляють з алюмінієвих або дюралюмінієвих трубок діаметром 10...16 мм. Для узгодження їх з кабелями Е1 і Е2 також використовується U-коліно (рис.5). Схема розподільника наведена на рис.7.

Для узгодження навантаження використано відрізок кабелю з хвильовим опором 50 Ом (РК-59-4-13, РК-50-2-13, РК-50-2-11) довжиною 280 мм, а для зниження — з хвильовим опором 75 Ом з малим погонним затуханням, наприклад РК-75-9-12 і РК-75-9-13. Налаштування приставки починають з передавального підсилювача. Спочатку підстроювання резистора R1 встановлюють струм транзистора VT1 в межах 5...7 мА. Потім переходять до регулювання контурів С6 L2 і С9 L4. Підключають вхід підсилювача до "ВЧ виходу" відеомагнітофона, а на вихід передавального підсилювача підключають вимірювач середньої потужності МЗ-5А. Якщо такого немає, збирають схему, наведена на рис.8, і, поперемінно підстраюючи ротори конденсаторів С6 і С9, досягають максимальних показань приладу. Потім підключають до виходу передавального підсилювача робочу антену.

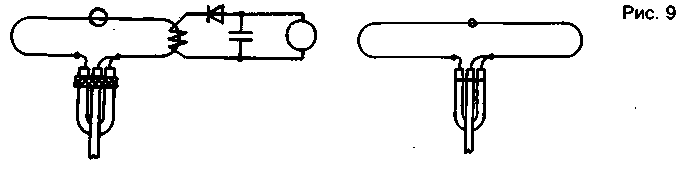

Навколо петлевого вібратора антени намотують 2...3 витка дроту (будь-якого) і збирають схему, наведена на рис.9.

Після настройки зв'язку з антеною (підстроювання конденсатора С 1 1), антени орієнтують одна до одної, а якщо передавальна антена "кругова" — орієнтують тільки приймальну антену. За необхідності підстраюють селектор каналів телевізійного приймака на 6-й канал. Можна починати передачі.
