Передавач відеосигналу на мікросхемі КР1043ХА4

Передавач працює в діапазоні ДМВ (UHF) і побудований на одній мікросхемі та двох СВЧ транзисторах. Він забезпечує ідеальну якість кольорового зображення на відстані близько 50 м. Максимальний радіус дії залежить від чутливості телевізора, використовуваних антен і для кольорового зображення становить 300 м, а чорно-білого - більше 500.

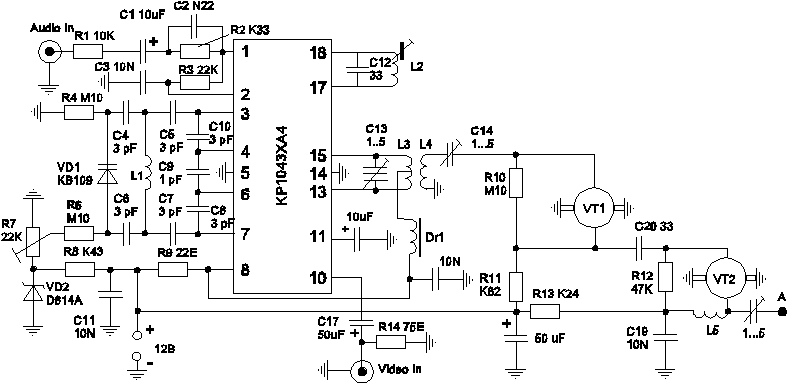

Принципова схема передавача наведена на малюнку.

Катушки L1, L4, L5 містять по 1.5 витка (кільце з виводами вниз) проводу ПЕВ 0.5 мм, а котушка L3 2+2 витка того ж проводу, і складається з двох половин, між якими розміщується котушка L4. Зазор між котушками L3 і L4 близько 1 мм. Котушка L2 взята з контуру ріжекції звуку будь-якого телевізора. Контур L2 C12 настроєний на частоту піднесучої звуку 6.5 МГц, тому конденсатор С12 може бути іншої ємності, яка була в складі контуру телевізора.

Деталі передавача розміщені на друкованій платі з фольгованого з однієї сторони склотекстоліту. Принципова схема намальована з таким розрахунком, щоб по ній можна було легко вивести разводку друкованої плати. При цьому слід враховувати, що ширина провідників повинна бути не менше 1 мм. Провідник "масси" виконується суцільною заливкою вільного простору плати, на відстані 1-2 мм від інших провідників. Важливо, щоб виводи мікросхеми 5 і 14 з'єднувалися один з одним під мікросхемою та з масою найкоротшим шляхом. Слід прагнути до того, щоб і інші провідники були мінімальної довжини. Обов'язкова пропайка обох виводів емітера СВЧ транзисторів.

Плата зверху закривається латунним екраном висотою 20...25 мм з отворами навпроти елементів регулювання (R7, C13, 14, 21, L2) і виводу антени. Екран пропається по контуру знизу плати. Для установки антени на платі розпаюється латунна втулка з внутрішньою різьбою М2, куди і закручується штир антени. Антена являє собою шматок голого мідного дроту від освітлювального проводу перерізом 2.5 мм². Довжина антени підбирається експериментально і становить приблизно 30 см.

Налаштування зводиться до установки точки модуляції резистором R7 (при цьому змінюється також робоча частота) по відсутності зелених контурів і рожевих "тягунів" на зображенні, контурів і узгодження з антеною. В останню чергу налаштовується контур L2 на частоту 6.5 МГц (можна на слух по чистій передачі звуку). Вихідний сигнал передавача повинен мати потужність, достатню для прийому "на вхід" телевізора з відстані близько метра.
