Передавач відеопрограм без проводів

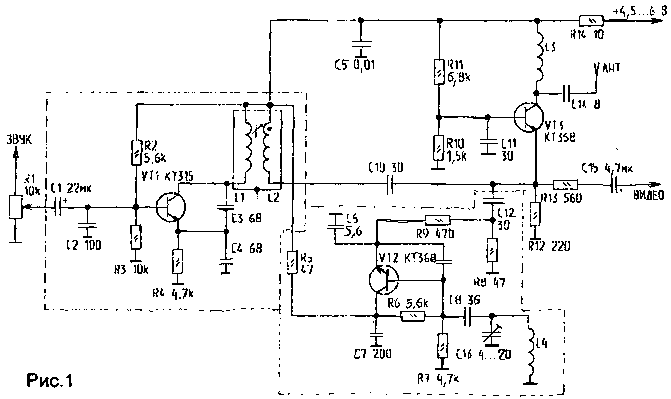

Пропоную увазі читачів простий передавач відеопрограм. Його можна підключити до будь-якого відеомагнітофона або комп'ютера по НЧ-виходу. Працює передавач у метровому діапазоні (5...9 канал), напруга живлення становить 4,5...6 В. Схема передавача наведена на рис. 1.

На транзисторі VT1 зібраний змішувач-генератор з ЧМ перетворенням звукової частоти 5,5 МГц (6,5 МГц). Частота гетеродина залежить від ємностей С4, С5 і індуктивностей L1, L2. На VT2 виконаний гетеродин несучої, частота якого залежить від вибору телевізійного каналу. На R12 відбувається змішування відеосигналу, ЧМ звуку і несучої необхідного каналу. Далі на VT3 сигнал посилюється і передається в антену.

Необхідний рівень 3Ч встановлюється резистором R1. LI, L2 намотані на котушці від імпортного радіоприймача, в якій елементом налаштування є феритова чашечка. L1 містить 23 витка дроту ПЕЛ-0,1; L2 - 24 витка того ж дроту.

L3, L5 намотані на оправці 4 мм і містять по 5 витків дроту ПЕЛ-0,35. L4 - оправка 4 мм, містить 4 витка дроту ПЕЛ-0,35, намотаних виток до витка. Після налаштування цю котушку бажано залити парафіном. В якості антени можна використовувати відрізок мідного дроту довжиною 20...50 см або телескопічну антену від будь-якого радіоприймача.

При правильній збірці конструкція починає працювати одразу. Необхідно при вмиканні телевізора налаштувати його на потрібний канал (в моєму випадку - TV-6). Налаштування проводиться елементами С 13 і L4. Далі необхідно налаштувати елементами L1, L2 (СЗ) несучу звукового супроводу на більш якісний прийом телевізором звукового сигналу.

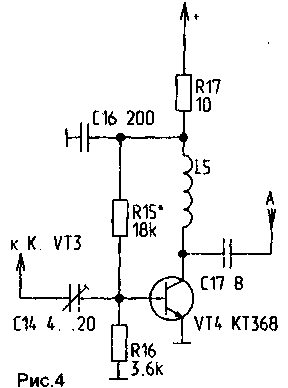

Якщо вам здасться недостатньою потужність передавача, можна зібрати схему підсилювача, наведена на рис.4. Тільки при цьому доведеться змінити креслення друкованої плати і замість С14 встановити підстроювальний конденсатор, який надалі буде налаштовуватися в резонанс по максимуму передаваного сигналу. Додаткова інформація по налаштуванню цього каскаду надана в [1]. На завершення хочу відзначити, що даний передавач був випробуваний на телевізорах 4-го і 5-го поколінь і показав хороший результат. Його потужності цілком достатньо для квартири. Радіус дії - 5...8 м, він може бути збільшений при використанні додаткового каскаду УМ.

Література: Ф.Жупанов. Як побудувати простий ТВ-ретранслятор.

Радіолюбитель.-1994.-М 7.-С.4-5.
