ЧМ-передавач відео та аудіо НЧ-сигналів

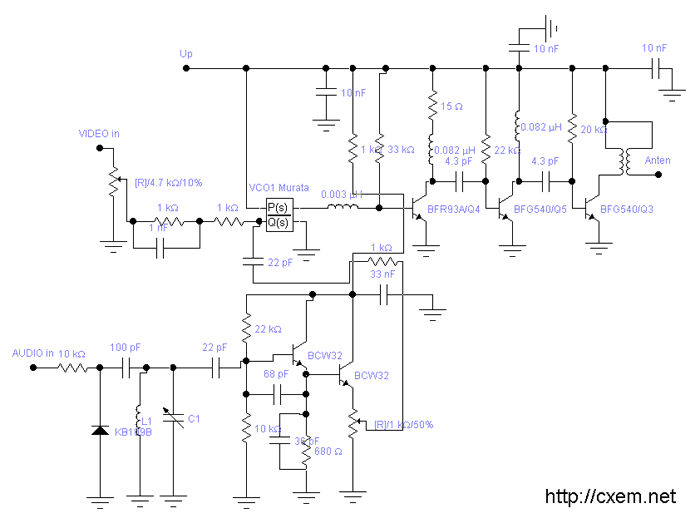

Ця схема передавача призначена для передачі по радіоканалу AUDIO та VIDEO сигналів. Власне СВЧ генератор взятий готовий VCO виробництва MURATA (або аналогічний) на частоту 1GHz. В ньому доведеться дещо змінити, підняти частоту (шляхом впаяння паралельно індуктивності частотозадаючого контуру відрізка посрібленого (обов'язково) проводу так, щоб частота піднялася ~1.3GHz) при цьому крутизна управління повинна бути ~25-40MHz/V, інакше доведеться ставити відеопідсилювач :( На вхід управління подається VIDEO через підстроювальний резистор, яким задається глибина ЧМ. Туди ж "впорскується" сигнал з генератора піднесучої звуку. Генератор піднесучої налаштовується (елементи L1, C1) на частоту 6.5MHz. Рівень AUDIO повинен бути таким, щоб девіація частоти не перевищувала 75kHz. Підстроювальним резистором встановлюємо рівень піднесучої так, щоб він не впливав на якість зображення. Підбором резисторів у базах УМ досягають токів споживання: для першого каскаду ~8мА, для другого ~15мA і для третього ~45мА.

Уся схема зібрана двостороннім монтажем на платі 48х13мм. Якщо у вас немає можливості замовити трьохшарову плату, зробіть так, як це зробив я:
виготовляєте дві плати на текстоліті d=0.5мм з двосторонньою металізацією розміром 48х13мм. Одна сторона залишається неторкнутою (вона буде виконувати роль розділового екрану, а на другій розміщується схема. На першій платі DC/DC перетворювач (я використовував MAX1674), мікрофонний підсилювач (два каскади) і генератор 6.5MHz. На другій вся СВЧ частина (не забувайте дотримуватися правил для СВЧ-монтажу, максимум землі, короткі провідники і т.д.). Потім плати складаються екранними сторонами і зшиваються мідними пістонами.
Уся конструкція (тобто плата, CMOS-відеокамера і контейнер під АА-елемент) має розміри 125мм довжина і 18.5мм діаметр.

Маленька тонкість: живлення на плату заводиться через дроселі L=80-120nH, а СВЧ сигнал з вихідного каскаду ПРД подається через розділову ємність на металевий корпус контейнера живлення, що слугує антеною.
