Тестер моніторів на ATtiny2313

Пропонуємо вашій увазі простий пристрій для тестування моніторів, зібране на дешевому мікроконтролері AVR ATTiny2313. Дане пристрій може бути корисним, наприклад, у тому випадку, якщо ви вирішили купити у невідомого вам людини б/в монітор або телевізор, даним приладом ви на місці зможете його "протестити".

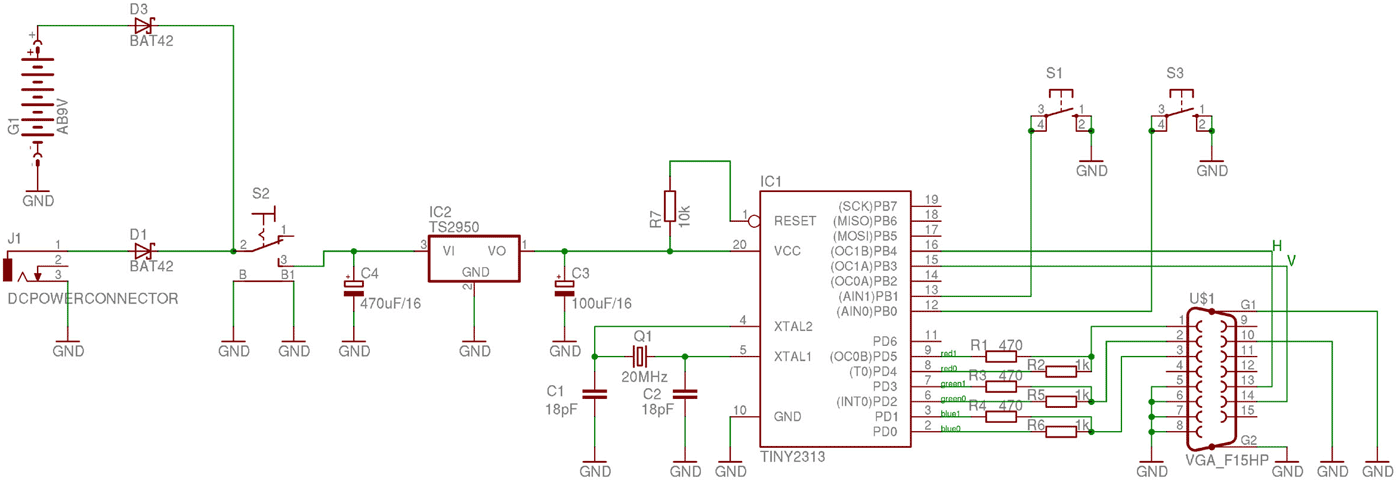

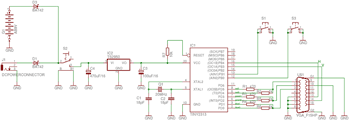

Схема тестера:

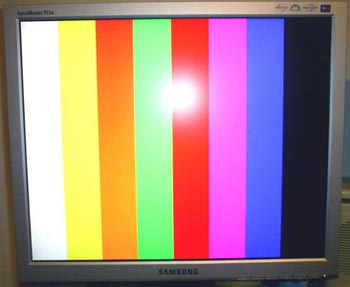

В пристрої закладено 8 різних растрових зображень, доступні 4 роздільні здатності для кожної комбінації: 640x480x60 Гц, 800x600x60 Гц, 1024x768x60 Гц та 1280x1024x60 Гц.  Саме пристрій вийшло невеликим і компактним, (майже з кредитну картку), і поміщається в невеликій пластиковій коробочці. Також воно портативне, використовується батарейка типу "КРОНА" 9 вольт, можна живити і від мережевого адаптера 7-12 вольт. У схемі стоїть кренка на 5 вольт, можна застосувати маломощний у корпусі ТО-92.

Цепка, що йде від роз'єму батареї та роз'єму для зовнішнього джерела живлення, електрично пов'язані, в кожній ланцюзі стоїть по діоду для захисту крони від зарядки. Діоди Шотткі можна замінити на звичайні, але не бажано. Після збору пристрій підключається по VGA (аналоговий інтерфейс) роз'єму до монітора. Натискаючи кнопки на платі, ви можете змінювати роздільну здатність і картинку, яка буде виводитися на екран монітора.

В архіві є малюнок у високій роздільній здатності, для перенесення на друковану плату методом ЛУТ,
Програма для контролера написана в AVR Studio, прошивати можете будь-яким доступним AVR програматором. Що стосується фьюзів, то CKDIV8 – не запрограмований, CKSEL 3 – ставимо галочку.

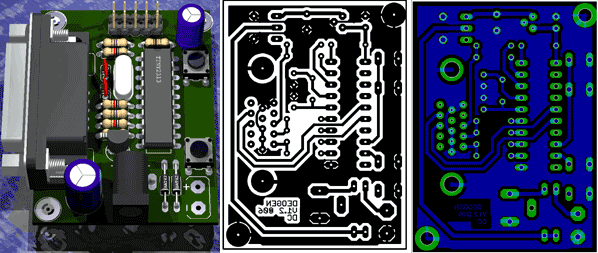

Друковані плати:

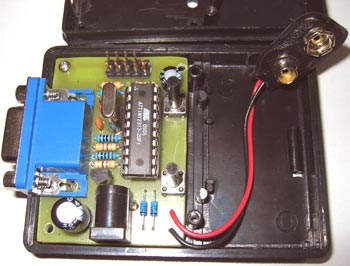

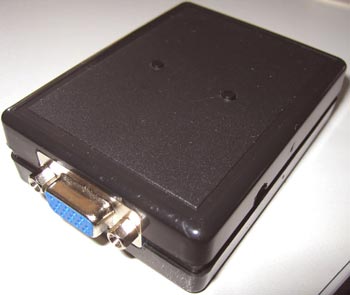

Фото пристрою:

Фьюзи: CKDIV8: не програмуються, CKSEL 3..0 = 1111

Завантажити вихідний код, прошивку та файли друкованих плат ви можете нижче

Список радіоелементів
