Прийом 8-ми каналів у телевізорі УПІМЦТ

Телевізори УПІМЦТ, що експлуатуються, оснащені блоками СВП-4, які забезпечують прийом по шести каналах. В даний час цього вже недостатньо. Модернізація телевізорів УПІМЦТ шляхом заміни СВП-4 на блоки телевізорів п'ятого покоління, що забезпечують прийом по 55 каналам, є досить дорогою і складною процедурою.

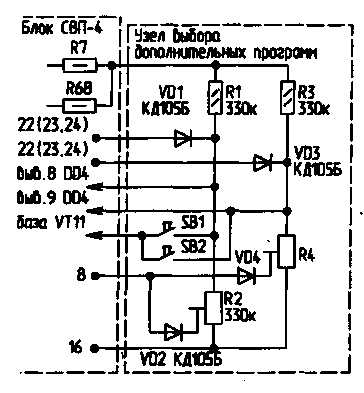

Пропонується значно дешевша та простіша доопрацювання наявних блоків СВП-4, яка дозволяє вести прийом додатково по двом каналам. Суть доопрацювання полягає в наступному. У схемі пристрою вибору програм блока СВП-4 [1] використано варіант включення двоично-десяткового дешифратора К155ІД1 [2], при якому задіяні лише входи А0, A1, A2, і, відповідно, виходи Y0...Y6. При цьому можливий прийом по восьми каналах, однак на платі виходи Y2, Y3 і Y6 (виводи 8, 9 і 10 відповідно) об'єднані, чим кількість прийнятих каналів зменшена до шести. Отже, якщо видалити перемички, що з'єднують разом виводи 8, 9 і 10 дешифратора, і підключити до виводів 8 і 9 вузол, принципова схема якого показана на малюнку, стає можливим прийом двох додаткових каналів.

Вузол вибору додаткових програм складається з двох ідентичних каналів. Розглянемо один з них. Резистор R1 за призначенням аналогічний резисторам R8...R13 пристрою вибору програм блока СВП-4, а діоди VD1, VD2 та змінний резистор R2 — одному каналу пристрою попередньої настройки блока СВП-4 (наприклад VD14 та R61 в [1] відповідно). З метою спрощення та здешевлення доопрацювання при незначному зниженні зручності користування вузол вибору додаткових програм не має функції індикації вибраної програми. За цими ж міркуваннями виключена і функція перемикання діапазонів, яка в блоці СВП-4 виконується перемикачами В1...В6 пристрою попередньої настройки. Пропонується фіксоване підключення катодів діодів VD1 і VD3 до плати попередньої настройки блока СВП-4 — до точки 22 (II діапазон), до точки 23 (IV діапазон) або до точки 24 (III діапазон). Якщо додаткові телевізійні канали відносяться до I діапазону, то схеми діодів VD1 і VD3 можна з схеми виключити.

Для виконання запропонованої доопрацювання необхідно:

- на платі пристрою вибору програм блока СВП-4 видалити перемички, що з'єднують разом виводи 8, 9 і 10 дешифратора DD4 К155ІД1;

- зібрати вузол вибору додаткових програм і підключити його згідно принципової схеми, наведеній на малюнку.

Порядок налаштування на додаткові канали аналогічний зазначеному в [3]:

- перемикач АПЧ-РПЧ [3] встановити в положення РПЧ;

- натиснути кнопку вимикача SB1 вузла вибору додаткових програм;

- провести плавну настройку на перший додатковий канал за допомогою змінного резистора R2 вузла вибору додаткових програм;

- натиснути кнопку вимикача SB2 вузла вибору додаткових програм;

- провести плавну настройку на другий додатковий канал за допомогою змінного резистора R4 вузла вибору додаткових програм;

- перемикач АПЧ-РПЧ встановити в положення АПЧ.

Після цього для включення додаткового каналу достатньо натиснути відповідну кнопку — SB1 або SB2.

У вузлі застосовані резистори МЛТ-0,125 Вт (R1, R3) та СПЗ-36 (R2, R4), діоди КД105 з будь-яким буквеним індексом або Д220 (VD1...VD4). Вимикачі SB1, SB2 — будь-які малогабаритні, наприклад ПКН-15.

Література:
1. Єльяшкевич С., Кишиневський С. Блоки та модулі кольорових уніфікованих телевізорів. Справочне пособие. — М.: Радіо і зв'язок, 1982.
2. Богданович М., Грель І., Прохоренко В., Шалимо В. Цифрові інтегральні мікросхеми. Справ. —Мн.: Білорусь, 1991.
3. Телевізор "Березка Ц-208" (УПІМЦТ-М-61-С-1). Посібник з експлуатації. — Харків, 1986.

РЛ 3/98
