Прилад подавлення шумів та автоматичне вимкнення телевізора

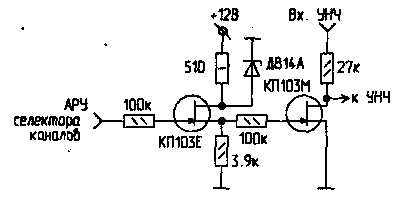

Схема шумоподавлювача НЧ наведена на рис. 1. Правильно зібраний пристрій в налаштуванні не потребує.

Рис.1

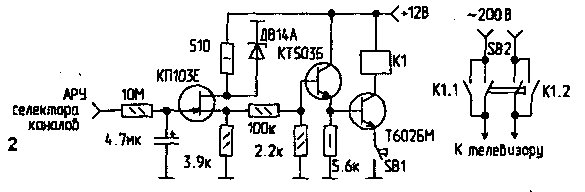

Пристрій, показане на рис.2, призначене для автоматичного відключення телевізора по закінченні телепередач.

Рис.2

Порядок роботи з цим пристроєм такий: спочатку треба натиснути кнопку SB2 - при цьому в мережу подається живлення на блок живлення телевізора, реле К1 спрацьовує (якщо телевізор приймає який-небудь сигнал). Потім кнопку можна відпустити.

По закінченні телепередач напруга АРУ селектора каналів збільшується до 9...9,5 В, і реле відключається. Для примусового відключення телевізора служить кнопка SB1.

РЛ 2-99
