Простий спосіб збільшення числа прийнятих програм

Останнє десятиліття характеризується значним ростом інтенсивності як ефірного, так і кабельного мовлення. Телеглядачі, з тих чи інших причин експлуатуючи телевізійні приймачі застарілих моделей, мають проблеми з прийомом: шість або вісім кнопок у телевізорах, обладнаних пристроями вибору програм або пристроями сенсорного управління (СВП 4, СВП 4-1, СВП 4-5, СВП 4-6, СВП-403, МВІ-2, УВП-1-1, УСУ-У-75 тощо), не можуть забезпечити можливості перемикання всіх необхідних програм.

Існує кілька шляхів вирішення вищеозначеної проблеми:
1) купівля нового сучасного телевізійного приймача,
2) використання блоку вибору телевізійних програм відеомагнітофона (за умови, що він є),
3) заміна застарілого пристрою вибору програм типу СВП, МВП, УВП, УСУ, МУ-48 та інших на модуль управління телевізорів 5(6)-го покоління,
4) доопрацювання застарілого пристрою вибору програм таким чином, щоб збільшити число перемикаємих телепрограм

Перші два шляхи вирішення проблеми вимагатимуть матеріальних витрат, третій шлях для більшості телеглядачів можна вважати оптимальним. Однак не слід скидати з рахунків можливість доопрацювання існуючого пристрою вибору програм, особливо якщо кількість програм телевізійного мовлення в регіоні не перевищує 12,16 і віддається перевага мінімальним фінансовим витратам.

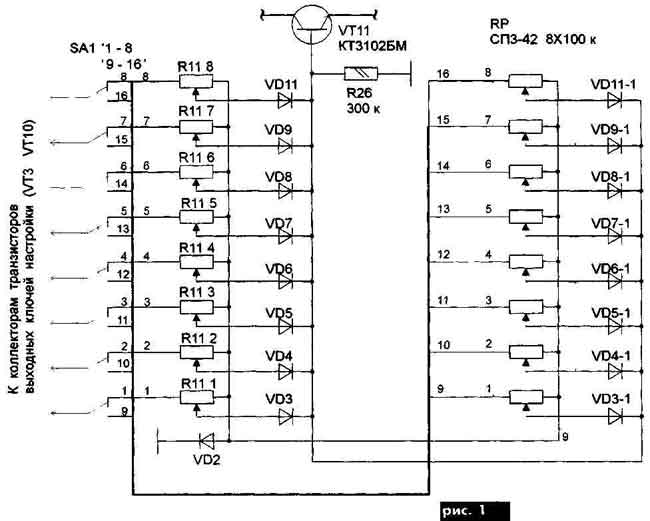

Пропонується доопрацювання телевізора "Оризон" (51ТЦ-449Д), що дозволяє удвічі збільшити число прийнятих телепрограм при мінімальних змінах у штатному пристрої вибору програм. Фрагмент схеми доопрацювання показаний на рис.1. У склад модуля налаштування МН-4П введені додатково блок потенціометрів налаштування, вісім розв'язуючих діодів та багатопозиційний перемикач. Додатковий блок потенціометрів налаштування (позиційне позначення RP) аналогічний блоку потенціометрів, що використовуються в модулі МН-411 (позначення R11, тип РПЗ-42). Розв'язуючі діоди VD3-1 VD П -1 виключають взаємний вплив змінних резисторів. Багатопозиційний перемикач SA1 дозволяє здійснити комутацію між основним і додатковим блоками потенціометрів налаштування.

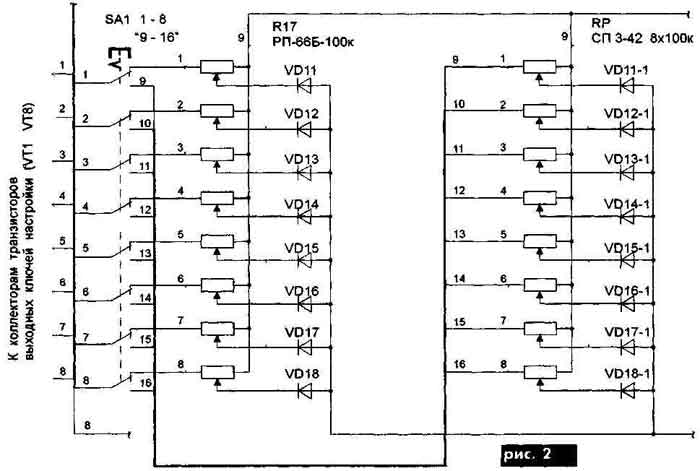

Слід зазначити, що запропоноване схемне рішення можна використовувати при доопрацюванні й інших моделей телевізорів класу ЗУСЦТ і 4УСЦТ. Як приклад на рис.2 показана схема доопрацювання пристрою вибору програм УВП-1-1, який входить у склад телевізорів "Фотон 51ТЦ-404ДЩИ)".

Діоди VD3-1, VD11-1 зручно розташувати безпосередньо на резисторній збірці RP, підпаяв їх до відповідних виводів рухомих контактів потенціометрів. Резисторну збірку слід закріпити на платі модуля МН-411, а перемикач - у будь-якому, зручному для монтажу та управління місці. Електричні з'єднання бажано виконати стрічковим кабелем або одиночними проводниками, з'єднаними в джгут. Таке рішення просте, але має й незначні недоліки. Перемикання SA1 потрібно виконувати вручну, та й можливість налаштування на 16 каналів задовольняє далеко не кожного. Ці експлуатаційні незручності окупаються простотою та незначними витратами коштів і часу на виконання доопрацювання.

РАДІОАМАТОР № 6, 2001
