Плавне вмикання нагріву кінескопа

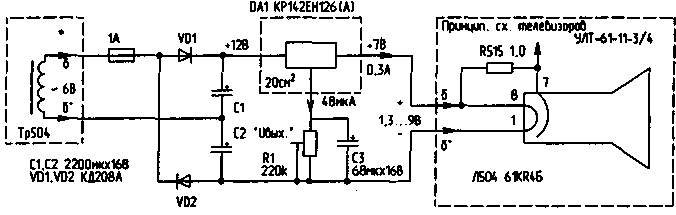

Схема, показана на рисунку, використовується для кінескопів з Uн=6,3 В та током накалу Iн=0,3 А, тобто для більшості чорно-білих кінескопів.

ІМС DA1 кріпиться до радіатора площею ~20 см2 (можна використовувати вільну площу плати з фольгованого склотекстоліту).

Підстроєним резистором R1 виставляють необхідну напругу накалу (7 В), бажано при вимкненому СЗ.

Час наростання напруги визначається ємністю конденсатора СЗ. Реально напруга зростає більше 30 сек (чим більше - тим повільніше через витікання через R1).

С.ДМИТРИЄВ, 429541, Чувашія, Моргушський р-н, Калайкаси.

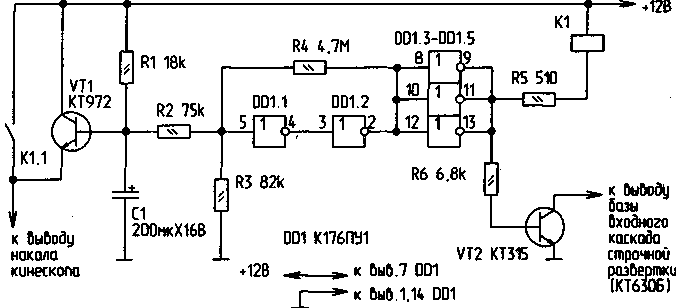

Друге пристрій забезпечує плавний розігрів накалу кінескопа в чорно-білих моніторах "Електроніка" МС6105 та їм подібних. На час розігріву блокується робота рядкової розгортки монітора. Після плавного розігріву на накал кінескопа подається повне напруження 12В через замикаючі контакти К1.1.

Пристрій збирається на невеликій друкованій платі та встановлюється перпендикулярно платі монітора в будь-якому вільному місці. Реле К1 - типу РЕС-64 РС4.569.724 або інше герконове на напругу спрацьовування не більше 7 В і ток не більше 5 мА. При заміні реле необхідно відповідно змінити опір резистора R5. Пристрій в наладці не потребує.

А.ДАЙНЕКО, 247416, Гомельська обл., Світлогорський р-н, д.Полісся, пер. Східний, 11.

РЛ-8/96
