Підвищення чутливості телевізорів ЗУСЦТ

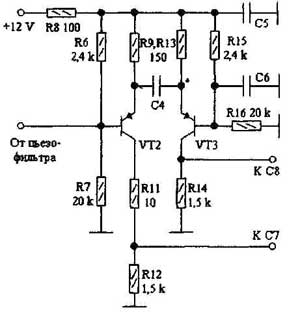

Власникам телевізорів ЗУСЦТ з субмодулем радіоканалу СМРК-2, які живуть в зоні невпевненого прийому, пропоную простий спосіб підвищення чутливості УПЧІ (і телевізора в цілому) в 1,5-2 рази шляхом заміни номіналів кількох резисторів. Аналіз схеми диференціального підсилювача субмодуля радіоканалу СМРК-2, зібраного на транзисторах VT2 та VT3, за допомогою методики, взятої з [1], показує, що цей каскад не підсилює сигнал, а служить, по-видимому, лише для отримання парафазного напруги, необхідного для нормально роботи мікросхеми D2 типу К174УР5 з диференційним входом. Фрагмент схеми СМРК-2 з змінами показаний на малюнку. Нумерація елементів відповідає схемі заводу-виробника, а номінали резисторів нові. Коефіцієнт підсилення каскаду (розрахунковий) з такими номіналами дорівнює 5, але реальний трохи нижчий через паразитні ємності монтажу і шунтуючої дії мікросхеми D2.

Радіолюбителям, які люблять експериментувати і вирішили повторити цю схему, раджу спробувати зменшити номінали R9 і R13 (вони повинні бути однакові). Це підвищить підсилення, однак може призвести до самовозбуждення УПЧІ. Ну а тепер від теорії до практики. В м. Лозова моя MB антена типу 3-елементний "хвильовий канал" направлена на лозівський ретранслятор "Боком" приймала сигнал УТ-1 (2 канал) з м. Ізюм (відстань близько 90 км). До переробки зображення було чорно-біле, звук з сильними шумами. Після переробки - звук чистий, зображення кольорове з легким "снігом". На завершення хочу сказати, що подальше підвищення чутливості телевізора можливе за рахунок заміни селекторів каналів СК-М-24 і СК-Д-24 на більш сучасні всеволнові СК В-41, СК В-518М і ін.

Література:
1. Хоровіц П., Хілл У., Мистецтво схемотехніки - М. Мир, 1984

РАДІОАМАТОР № 6, 2001
