Перетворювач ПЧ звуку для телевізора

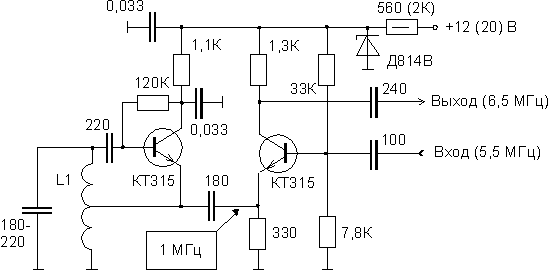

Пропонована проста схема дозволяє перетворити проміжну частоту звуку імпортного телевізора з 5,5 МГц на 6,5 МГц. Змінивши дані контуру, можна змінювати ці частоти.
Схема включається в розріз на вході УПЧЗ (розрізається доріжка друкованого монтажу).

Контур виконано на каркасі діаметром 6 мм від радіоприймача "Селга" (або аналогічного) і містить 140 витків дроту ПЕЛ 0,1 з відводом від 40 витка знизу за схемою.
