Перетворювач ПЧ звуку 6,5 на 5,5 МГц

Вашій увазі пропонується проста, але достатньо добре зарекомендувала себе схема перетворювача ПЧ звуку 6,5 МГц в 5,5 МГц. Я випробував багато схемних рішень, але зупинився я саме на цій, тому що практично всі його елементи широко доступні, і перетворювач починає працювати без жодної налаштування. Мікросхема К174УР2 являє собою підсилювач ПЧ каналу зображення телевізійних приймачів. У типовому включенні вона, як правило, включається за схемою з симетричним входом.

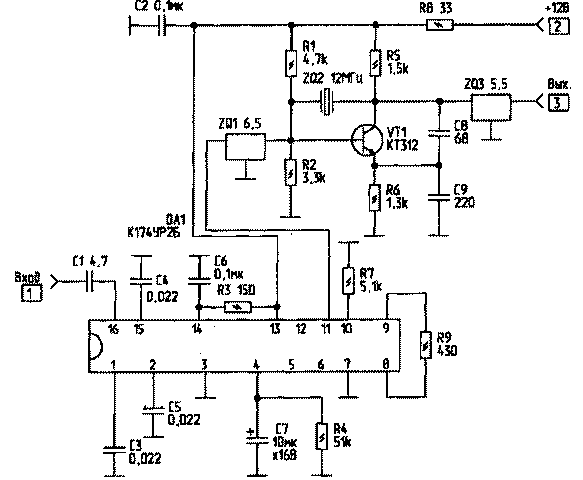

У нашому випадку (див. малюнок) мікросхема включена за спрощеною схемою з несиметричним входом. Вивід 1 (вхід УПЧ) та виводи 2. 15 (фільтр ланцюга ООС) заземлені через конденсатори СЗ і С5, С4 відповідно. Виводи АРУ 5 і 6 не використовуються. Вхід рядкової синхронізації (вивід 7) заземлений. До виводів 8 і 9 замість контуру підключений резистор R9. Резистор R7 задає максимальне підсилення. На вхід УПЧ (вивід 16) через конденсатор С1 подається сигнал з виходу телевізійного тюнера, підсилюється і через смуговий п'єзофільтр на 6,5 МГц подається на базу транзистора VT1, на якому зібраний генератор 12 МГц. Частота стабілізована кварцовим резонатором ZQ2. Таким чином, на виході виходить різницева частота: f2=f-f1 = 12МГц-6,5МГц=5,5МГц. Ця ПЧ звуку через смуговий п'єзофільтр ZQ3 надходить далі на фільтр ПЧ телевізора або відеомагнітофона.

Деталі, конструкція: С1.С8.С9— КТ-1; С7 — К50-35, К50-16, всі інші конденсатори — К73-17, КМ-6, КМ-5; Усі резистори — МЛТ 0,125; ZQ1 — ФП1П8-62.02 (жовта і біла точки) або SFE 6,5 М; ZQ3 — ФП1П8-62.01 (жовта точка) або SFE 5,5 М; VT1 — КТ312, КТ315 з будь-яким буквеним індексом. Перетворювач зібраний на друкованій платі розміром 45х40 мм. Плата перетворювача встановлюється в відеомагнітофон або телевізор наступним чином: 1. Сама плата акуратно припаюється зверху до тюнера; 2. Вивід 1 плати коротким проводом з'єднується з виводом IF тюнера; 3. Вивід 2 плати — з виводом 12 В тюнера. 4. Вивід 3 плати — зі входом фільтра ПЧ 5,5 МГц на платі відеомагнітофона або телевізора. На завершення хочу зазначити, що цей перетворювач встановлений мною у багато телевізорів та відеомагнітофонів імпортного виробництва і показав себе з найкращого боку.
