Перегляд телебачення родиною

"На смак і колір - товаришів немає". Перегляд телевізії в родині може викликати суперечки. Для одночасного перегляду різних програм необхідна одночасна робота кількох телевізорів в квартирі. Однак робота телевізорів, підключених до одного фідера загальної антени (індивідуальної або колективної), без розгалужувача викликає взаємні перешкоди завдяки біям частот гетеродинів приймачів (сучасні приймачі - всі супергетеродинні). Ця перешкода проявляється у вигляді стоячих або повільно переміщуваних по екрану косих темних ліній. Публікувана нижче стаття допоможе знайти вихід у такій ситуації.

У колективній антені багатоповерхового будинку перешкоди виключаються встановленням у розриві фідера коаксіального кабелю поверхових розгалужувачів (рис. 1а), по суті представляючих собою ВЧ трансформатори Т1 з розподіленими вздовж об'єднаних коаксіальних ліній індуктивністю і ємністю кожен. Причому виходи і входи кожної лінії навантажені на опір, рівний хвильовому (зазвичай 75 Ом). Останнім забезпечується в лініях режим біжучої електромагнітної хвилі, а відсутність гальванічного зв'язку окремих внутрішніх провідників 1 при загальному оплетенні 2 забезпечує взаємну розв'язку сигналів (в ланцюзі немає загальних нелінійних елементів, обов'язкових в кожному супергетеродині).

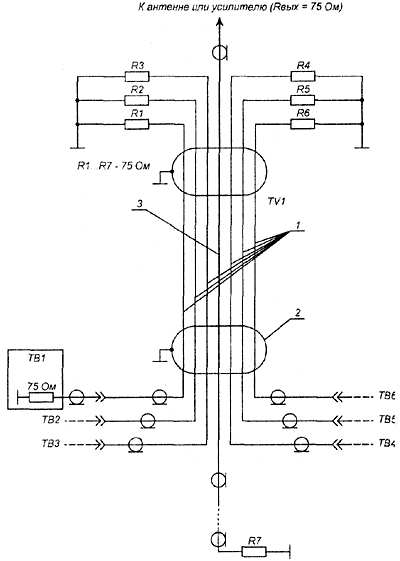

Рис.1а. Схема колективної розводки ТВ-фідера

Попутно слід зазначити, що той, хто підключає коаксіальний кабель до "стволу" 3 (жилу товстого коаксіального кабелю, що з'єднує поверхи), створює перешкоду всім телевізорам, підключеним до цієї колективної антени. Тому, якщо у вас на екрані з'явилася подібна перешкода, а сигнал ослаб, то якийсь "умілець" підключився на "ствол". Негайно звертайтеся до власника колективної антени (організації, що обслуговує антену). Він призве порушника до порядку, опечатає поверхові розгалужувачі. Ні в якому разі не шукайте порушника самі, якщо не хочете нажити собі ворога в будинку.

Підключення додаткових (внутрішньосімейних) телевізорів до вільних виходів поверхового/их розгалужувача/їв окремими коаксіальними кабелями забезпечить від взаємних перешкод і нікому з сусідів не створить незручностей, але, напевно, всередині квартири додаткові коаксіальні кабелі через всю квартиру до кожного телевізора - велике незручність (як виняток - кімнати по обидва боки центрального входу в квартиру).

Радіолюбителі пропонували [1,2] прості розгалужувачі телевізійного сигналу, як подібні [1] поверховому (рис. 1б), але по суті резонансні (не широкосмугові, на 1,2 канали), так і частотно-незалежні на резисторах (рис. 2а), де

a Zв (зазвичай 75 Ом) - хвильове опір всіх застосовуваних кабелів, n - число підключених телевізорів.

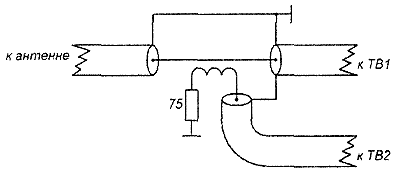

Рис.1б. Резонансний поверховий розгалужувач

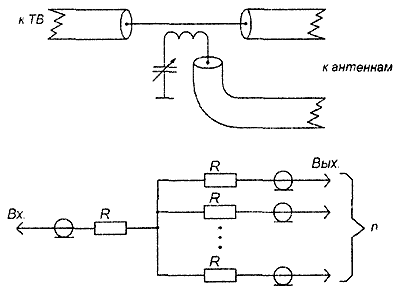

Рис.2а. Частотно-незалежний розгалужувач

Щоб укоротити з'єднання (зменшити паразитні ємності і індуктивності), зручно використовувати не окремі резистори, а резистивні блоки Б20 [3], з'єднуючи резистори в них попарно-паралельно (рис. 2б,в) або по три (рис. 2г). Такі розгалужувачі добре застосовувати, якщо сигнал сильний (антенна ТВЦ поруч або стоїть потужний підсилювач, конвертер).

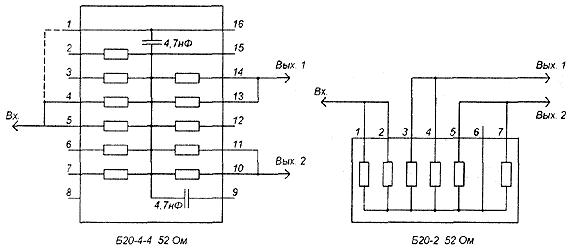

Рис.2б. Розгалужувач на основі резистивного блоку Б20 з попарно-паралельним з'єднанням резисторів для виходу на два телевізора

Рис.2в. Розгалужувач на основі резистивного блоку Б20 з попарно-паралельним з'єднанням резисторів для виходу на три телевізора

Рис.2г. Розгалужувач на основі резистивного блоку Б20 з з'єднанням резисторів по три для виходу на два телевізора

Не порушуючи авторських прав, для власного використання радіолюбителі можуть повторити промислове телевізійне пристрій розгалужувача УТР-2.Н2 [2] (рис. 3а), явним достоїнством якого є відсутність втрат і наявність електричної розв'язки (перехідного затухання) між виходами, сигнали на яких у протифазі, а широкосмуговість (1...12 канали) в сторону 21 ...60 каналів можна продовжити, встановивши конденсатори С2, СЗ КД-1 5,1 пФ Перехідне затухання між виходами складає не менше 18 дБ.

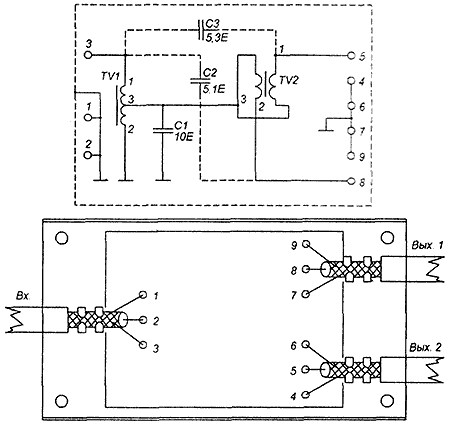

Рис.3а. Схема розгалужувача УТР-2.Н2

Трансформатори Т1 і Т2 ідентичні і намотуються двома проводами по 5 витків проводом ПЕВ-2 діаметром 0,47 мм безпосередньо на кільцях з закругленими гранями (обточуються круглим надфілем) з фериту 30ВН К7х4х2 (використовувалися в комп'ютерах БЕСМ-4, в трансформаторах блокінг-генераторів ділильників частоти) [4].

Оплетки всіх кабелів (входу і виходів) розгалужувача повинні бути надійно з'єднані між собою і металевим корпусом розгалужувача, а їх центральні жили безпосередньо на виводи блоку Б20 Резистор R1 типу МЛТ-0,125 150 Ом.

Якщо телевізор має два окремих антенных входи MB і ДМВ, то до них підключаються окремі виходи УТР самостійними кабелями з хвильовим опором 75 Ом.

Недоліком УТР-2.Н2 є те, що для розгалужувача на 3 виходи знадобиться два розгалужувача УТР; 4-3; 8-7 (рис. 3б)

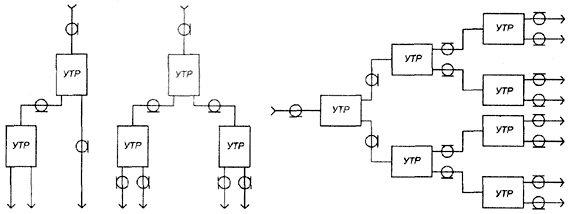

Рис.3б. Схеми розгалужувачів на 3, 4, 8 виходів

Примітка: ємності в блоках Б20-4-4 не використовуються, але при дуже слабкому сигналі можуть бути приєднані, як зазначено пунктиром (рис. 2б) Схема Б20-4-4 для всіх номіналів резисторів ідентична. Феритові кільця можуть бути типу 7ВН будь-якого діаметра, діаметр проводу некритичний, просто такий зручніше при монтажі і намотуванні. У якості корпусу для розгалужувача УТР можна застосувати частину корпусу конденсатора [5] КБГ-МН 8 мкФ 200 В або подібного за розмірами. Звичайно, в одному корпусі можна помістити 2 і 3 схеми (рис. 3а), коли необхідний розгалужувач на 3, 4 виходи і розгалуження кабелів з одного місця зручно.

Джерела

1. Боркуняєв А. А. та ін. Справочник радіолюбителя-конструктора. - Київ: Радіо і зв'язок, 1990, с. 602.
2. Застосування інтегральних МС в електронній обчислювальній техніці. - Київ: Радіо і зв'язок, 1986, с. 186...188.
3. Справочник по схемотехніці для радіолюбителя. - Київ, Техніка, 1987, с. 33.
4. Івашин Н. Вторинне використання конденсаторів. - Радіолюбитель, 2003, №6, с. 37.
