Передача звуку по ІК каналу

Щоб прослуховувати телевізійні передачі на навушники, зовсім не обов'язково тягнути від телевізора проводову лінію зв'язку. Виручить пропонована бездротова система (про неї вже розповідалося в статті В. Гущина, І. Фостяка "Трансляція на ІК променях" в "Радіо", 1986, № 1, с. 27), що використовує інфрачервоне (ІК) випромінювання світлодіодів. Іншими словами, на телевізорі встановлюють малопотужний передавач, що випромінює модулировані звуковою частотою інфрачервоні хвилі, а до навушників прикріплюють приймач, що улавлює ці хвилі та виділяє з них модуляційний сигнал.

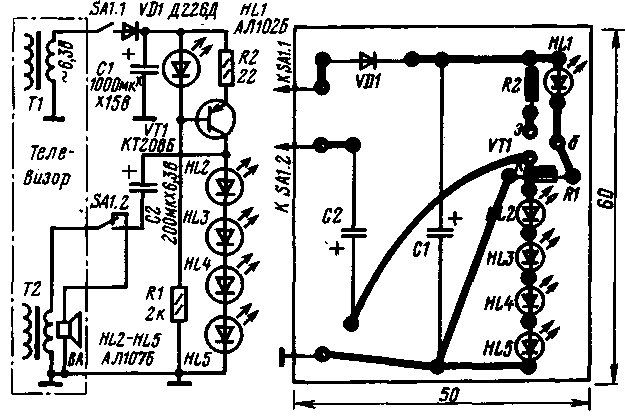

Схема приставки-передавача до лампового телевізора наведена на рис.1. Для живлення передавача використано однопівперіодний і випрямляч на діоді VD1, змінна напруга на який подається з накального обмотки трансформатора живлення (Т1) телевізора через контакти SA1.1 перемикача режиму роботи. Випрямлене напруга згладжується оксидним конденсатором С1 і надходить на стабілізатор току, виконаний на транзисторі VT1. В якості опорного елемента в стабілізаторі використовується світлодіод HL1, який одночасно служить індикатором включення передавача.

Рис. 1.

До стабілізатора току підключена ланцюг з чотирьох послідовно з'єднаних діодів (HL2-HL5) - джерел випромінювання в ІК діапазоні. Ток через них вибрано рівним 50 мА, при цьому діоди випромінюють приблизно половину максимальної потужності.

Напруга звукової частоти надходить на світлодіоди з вторинної обмотки трансформатора (Т2) підсилювача 3Ч через конденсатор С2. При цьому в такт з коливаннями 3Ч змінюється випромінювана світлодіодами потужність. Так здійснюється модуляція ІК випромінювання.

Передавач починає працювати, коли рухомі контакти перемикача знаходяться в нижньому по схемі положенні. Динамічна головка телевізора в цьому випадку вимикається.

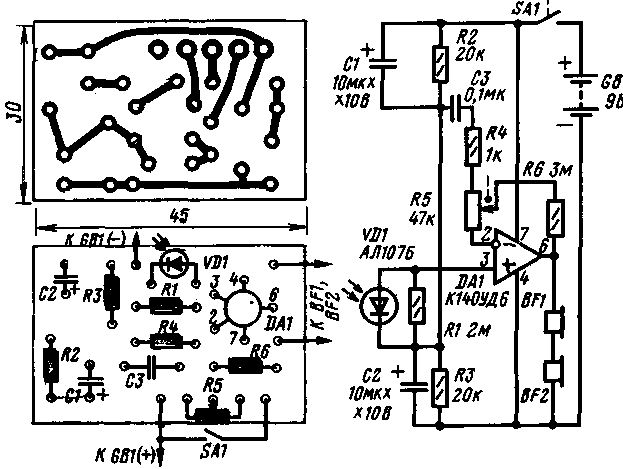

Схема приймача наведена на рис.2. У ньому - один світлодіод VD1, що сприймає ІК випромінювання. Він підключений до підсилювача 3Ч, зібраного на операційному підсилювачі DA1. З виходу підсилювача сигнал звукової частоти подається на капсулі BF1 і BF2 навушників, з'єднаних послідовно. Гучність звуку регулюють змінним резистором R5. Живлення приймача від батареї GB1 ("Крона").

Рис. 2.

У передавачі може бути використаний транзистор КТ208 з буквеними індексами А-М, а також будь-які транзистори серій МП25, МП26. Випрямляючий діод - будь-який з серій Д226, Д7, КД103; світлодіод HL 1 - будь-який з серії АЛ 102; інші світлодіоди - будь-які з серії АЛ 107. Оксидні конденсатори - К50-24 або аналогічні, резистори - МЛТ-0,125, МЛТ-0,25. Перемикач (його встановлюють на задній стінці телевізора) - МТ1, П2К.

У приймачі можна застосувати операційні підсилювачі К140УД6, К140УД7, будь-який світлодіод з серії АЛ 107, конденсатори К53-1, К50-6 (С1, С2), КЛС, KM (C3), постійні резистори МЛТ-0,125, МЛТ-0,25, змінний резистор - СП3-3в (він з вимикачем живлення SA1), навушники ТОН-1, ТОН-2, ТЕГ-1 (в будь-якому варіанті капсули з'єднують послідовно).

Деталі передавача і приймача монтують на друкованих платах. Плати встановлюють в корпусах підходящих габаритів. Навпроти світлодіодів у передніх стінках корпусів свердлять отвори. Світлодіоди передавача повинні розташовуватися горизонтально і бути спрямовані в бік глядача. Аналогічне положення повинен займати світлодіод приймача, але спрямований у бік передавача.

Потужності передавача і чутливості приймача достатньо для впевненого прийому в будь-якій точці відносно великої кімнати. При цьому приймач впевнено приймає не тільки пряме ІК випромінювання від світлодіодів передавача, але й відбиття від стелі, стін, різних предметів. Оскільки випромінюючі та приймальні світлодіоди мають вузьку діаграму направленості, для рівномірного прийому бажано випромінюючі діоди орієнтувати в різні сторони, а один-два направити на стелю або стіну. Тоді незалежно від положення голови гучність звуку буде однаковою.

Для невеликої кімнати кількість випромінюючих світлодіодів можна зменшити і експериментально підібрати стільки, скільки потрібно для впевненого прийому. Схема передавача при цьому не змінюється.

Передавач можна використовувати і з транзисторними телевізорами, у яких немає накальної обмотки. У цьому випадку схема модуляції залишається попередньою, тільки ємність конденсатора С2 збільшують до 470 мкФ (на номінальне напруга 15 В) і послідовно з конденсатором підключають постійний резистор МЛТ-0,5 опором 2 ома, а випромінюючі світлодіоди підключають до джерела живлення через гасний резистор з таким опором, щоб при токах 40...50 мА на чотирьох світлодіодах забезпечувалося падіння напруги приблизно 5,2 В (по 1,3 В на кожному). В залежності від падіння напруги на резисторі визначають потрібну номінальну потужність розсіювання резистора. Деталі стабілізатора току при такому живленні, звичайно, не знадобляться.

Якщо ж передавач важко підключити до випрямлювача телевізора, його живлять від окремого стабілізованого блоку з вихідною напругою 9...15 В при токах не менше 50 мА.

Слід додати, що подібною системою зв'язку можна обладнати не тільки телевізор, але й інші пристрої, наприклад, радіоприймач, магнітофон.

РАДІО № 8, 1986 р., с.33
