Направлений відгалужувач

Пропонований спрямований відгалужувач призначений для використання в пристрої розділення телевізійних сигналів, що приймаються однією антеною.

Досить часто в практиці телевізійного прийому виникає ситуація, коли одна антена приймає кілька телевізійних сигналів, що мають різний рівень. При підключенні до антени телевізора, якість прийнятого сигналу зазвичай задовольняє споживача. Воно забезпечується параметрами телевізійного приймача (чутливістю, вибірковістю, динамічним діапазоном).

Інша ситуація виникає, якщо потрібно посилити сигнал, що приймається антеною, наприклад, для подачі в систему колективного прийому, коли рівень сигналу з антени недостатній для подачі на канальний підсилювач. Використання широкосмугового підсилювача на кілька телевізійних каналів завжди призводить до плачевних результатів.  Інтермодуляційні спотворення в підсилювачі "забивають" більш слабкий канал, так що про наявність цього каналу залишається тільки здогадуватися. Найбільш правильним рішенням у даній ситуації є установка окремої антени для кожного каналу. Однак у багатьох випадках установка окремої антени неможлива з різних причин.

Для прояснення подальших міркувань візьмемо конкретний приклад електромагнітної обстановки. На виході антени 3-го ТВ-діапазону маємо:
- рівень 7-го каналу — 77 дБмкВ;
- рівень 9-го каналу — 52 дБмкВ.

Для подачі сигналів на канальні підсилювачі, їх необхідно розділити, а сигнал 9-го каналу — додатково посилити, так як для більшості канальних підсилювачів номінальний вхідний рівень — порядку 70...80 дБмкВ. Використовуючи широкосмугові розгалужувачі із затуханням у прямому напрямку по 3,5 дБ, отримуємо розподіл сигналів, наведене на рис.1.

  Як видно з рис.1, розділення сигналів виходить не зовсім вдалим, так як рівень сигналу 9-го каналу додатково падає на 3,5 дБ, і співвідношення сигнал/шум погіршується. Крім того, подібні розгалужувачі мають розв'язку по виходу 22...26 дБ, що не завжди достатньо для стабільної роботи подібної системи.

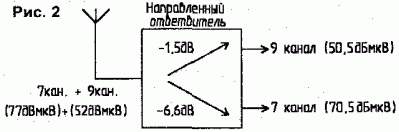

Для оптимального рішення даної задачі був виготовлений спрямований відгалужувач за схемою з [1]. Характеристики розділення сигналів наведені на рис.2.

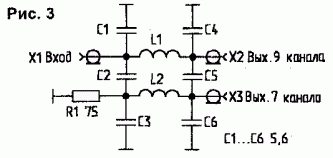

Відгалужувач має розв'язку по виходах в робочому діапазоні частот більше 46 дБ, що в значній мірі ослаблює потрапляння сигналів з виходу на вхід канальних підсилювачів, і тим самим забезпечується запас стійкості при великому посиленні сигналів. Схема відгалужувача наведена на рис. 3.

Катушки L1 і 12 — безкаркасні, вони містять по 4 витка проводу ПЕВ-2 00.7 мм, діаметр котушок — 5 мм. Усі конденсатори — типу КД-1 або К10-17. Вхід і виходи розраховані на підключення навантаження 75 Ом. Налаштування відгалужувача проводиться котушками на максимум перехідного затухання між виходами на частоті 7-го каналу.

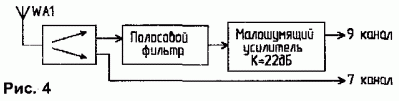

Загальна структурна схема формування сигналів для подачі на канальні підсилювачі наведена на рис.4. Як видно з рис. 4, сигнали 7-го і 9-го каналів, незважаючи на різницю в рівнях на виході антени, вирівнюються наведеним пристроєм і приводяться до рівня порядку 70 дБмкВ, якого цілком достатньо для подачі на канальні підсилювачі.

За даною схемою було виготовлено більше десятка пристроїв, які показали хорошу повторюваність і високу якість прийнятого сигналу. Такий спрямований відгалужувач (рис 3.) можна застосовувати в різних пристроях (малої потужності приймопередавачах, суматорах, змішувачах).

Література: А.Е. Аксенов. Спрямований відгалужувач на зосереджених індуктивних і ємнісних елементах. - Радіотехніка, 1976, N2.

Радіолюбитель, N 4 2001 р.
