Критично про U-коліно

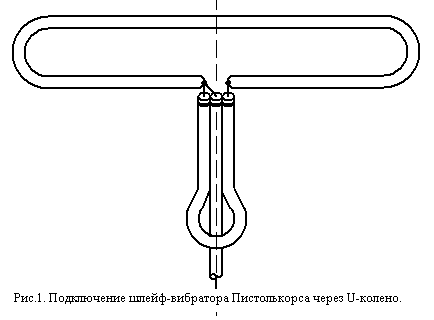

У багатьох телевізійних та радіолюбительських антенах в якості активного елемента використовується шлейф-вібратор Пістолькорса. Він має вхідний опір близько 300 Ом, і тому, при підключенні до коаксіального кабелю 75 Ом часто використовують симетризуюче – узгоджуюче U – коліно. Використовується таке підключення настільки широко, що навіть не приходить на думку, що воно може бути джерелом проблем радіоприйому. На Рис.1. показано підключення одиничного шлейф-вібратора Пістолькорса, ізольованого від інших елементів антени. У цьому випадку наведення і перешкоди на сам вібратор малі і немає проблем.

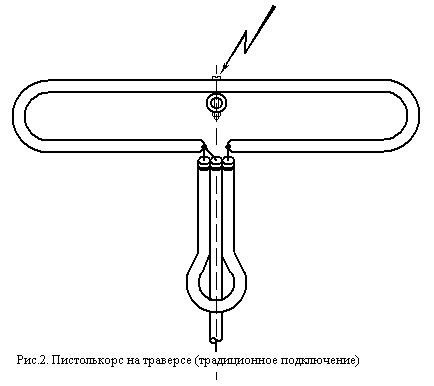

Зовсім інша ситуація при включенні цього вузла в складну багатоелементну антену на загальному траверсі та щоглі (Рис.2). У цьому варіанті всі перешкоди і наведення на щоглу, траверсу, і відтяжки виявляються безпосередньо підключеними до центральної жили коаксіального кабелю і безперешкодно доходять до приймального пристрою. Особливо несприятливий випадок застосування на вході широкосмугового антенного підсилювача без канальних фільтрів на вході. Можливі також пошкодження вхідних ланцюгів при грозовому розряді неподалік.

А може ви помічали, що проїжджаючий повз мотоцикліст заважає тільки вам, а у сусіда, з його простим вібратором, підключеним безпосередньо до коаксіального кабелю (…без симетризації – яка мерзота!...), перешкод немає?! Цілком можливо, що в цьому і винен описаний вище канал проникнення перешкод.

Вирішити цю проблему можна різними шляхами:
- Активний вібратор вашої антени ОБОВ'ЯЗКОВО має бути ізольований від щогли та траверси.

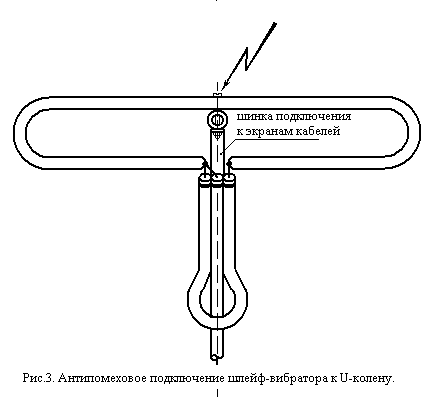

- Точку спайки кінців кабелів необхідно найкоротшим шляхом з'єднати зі середньою точкою вібратора (див. Рис.3). Так можна вчинити з уже встановленою антеною.
- Відмовитися взагалі від U-коліна, застосувавши антенний підсилювач з симетричним входом і підключивши його безпосередньо до виводів вібратора (див. Рис.4).

До останнього пункту можна додати те, що, взагалі кажучи, шлейф-вібратор Пістолькорса в складі багатоелементної антени має опір близько 240 Ом (наприклад, в антені Шпіндлера) через вплив пасивних елементів. Тому до кабелю зниження трансформується 240/4=60 Ом і доречно підключати 50-омний кабель! Застосування ж антенного підсилювача з симетричним входом дозволить зробити 100%-не узгодження.

Радіолюбителям ультракороткохвильовикам, що застосовують U-коліно в своїх антенах, не зайвим буде уявити, що вся щогла з відтяжками (і поганими контактами) підключена до виходу передавача. Може бути, в цьому причина TVI?

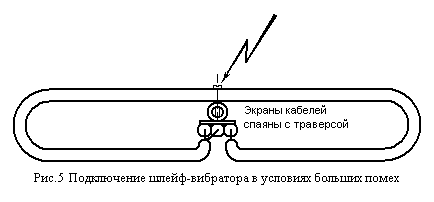

P.S. Тільки за допомогою підключення U-коліна за схемою Рис.5 вдалося отримати прийнятну якість прийому ТВ програм, при розташуванні приймального хвильового каналу в 20 метрах від полотна передавальної короткохвильової антени СГД-8/8-РА, на яку працював 2 000 000 ватний передавач!
