Відповіді на питання щодо конструкцій конвертерів MMDS

Буду складати тут питання та відповіді по конструкціях моїх 3-х конвертерів для ТВ MMDS - найпростіший, простий, з симетричним входом.

-прошу уточнити, як краще подати зміщення на бази VT1, VT2 конвертерів MMDS, з колекторів чи з прохідних конденсаторів?

Різниці практично немає, як подавати зміщення. Для останніх конвертерів я брав наймалогабаритніші резистори МЛТ, відкушував виводи, на “нулевці” знімав фарбу і залишок виводів, залужував голівки, поміщав зверху транзисторів, а їх виводи припаював до торців голівок резисторів. І вже до них підключав інші елементи.

-прошу вказати приблизні струми через транзистори даної схеми?

Режими транзисторів (окрім VT4) встановлюються автоматично. Струми приблизно такі: VT1 - 4 мА, VT2 - 7 мА, VT3 - 15 мА, VT4+VT5 - 15 мА. Зміщення VT4 необхідно підібрати за максимальним коефіцієнтом передачі змішувача (вблизи 0 струму).

-якщо можливо, опишіть більш детально порядок налаштування конвертера.

Налаштування починаю з УПЧ ДМВ (VT5,VT6). За допомогою вимірювача АЧХ підбираю положення відведення вихідної котушки УПЧ, досягаючи максимального і рівномірного підсилення в діапазоні 470-670 МГц. Сигнал подаю на вхід змішувача VT4. Конденсатор C16 разом з його виводами повинен резонувати посередині цього діапазону. Підключаю гетеродин VT3 і за нульовими біюваннями з генератором 2030 МГц виставляю його частоту. Підключаю УВЧ VT1,VT2 і остаточно налаштовую конвертер, подаючи сигнал 2500-2700 МГц на вхід. Розділові конденсатори УВЧ з виводами повинні резонувати посередині цього діапазону. Резонанс у схемі “розмитий”, тому попередньо довжину їх виводів підганяю поза схемою. Генератор сигналів включаю з модуляцією, яку видно на телевізорі як широкі горизонтальні смуги. Постепенно зменшуючи рівень сигналу, підлаштовую схему по максимальній контрастності смуг. У відсутності приладів можна спробувати налаштувати УПЧ по сигналам телебачення ДМВ, а частоту гетеродина шукати до “потрапляння” передач MMDS у ДМВ канали. Звичайно, це можливо тільки в зоні впевненого прийому.

- чому застосував транзистори різної провідності?

- уточніть розміри елементів: L1, C14.

Ще в Радянському Союзі я купив 200 шт. транзисторів КТ3109А в магазині Юний Технік по 65 коп. штука і до сих пір задоволений цим. У багатьох своїх СВЧ конструкціях застосовував їх, де тільки можна. Виявилося, що вони дають 16 дБ підсилення кожен, на ДМВ. І навіть генерують на 2,5 ГГц! Ну а у вхідних ланцюгах, я застосував транзистори більш підходящі для 2600 МГц, розраховуючи на їх малошумні властивості. Так що різна провідність не є самоціллю, просто так дешевше.

Лінія L1 зроблена з луженої жести (а можна з міді чи срібла :-)) у вигляді Г-образного стягу 9 мм довжиною і 2 мм вниз, для припаювання до плати, безпосередньо до неї без виводів припаяні лепешки конденсаторів С1, С2 типу КД-1. Над платою лінія відстоїть на 2 мм, в принципі, і інші також. Конденсатор С14, теж жестяний флажок, згнутий під прямим кутом і припаяний до бази VT4, а його ємкісна площадка примикає до R9, зі сторони емітера VT3.

Малюнки:

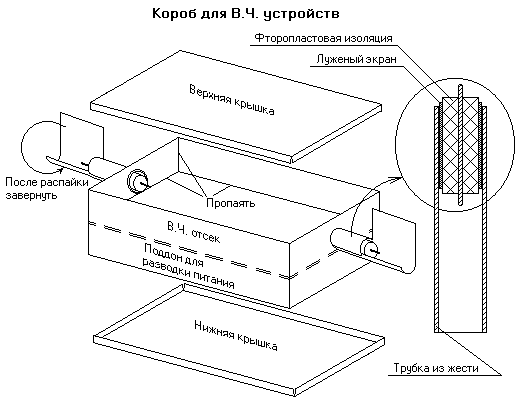

Рис.1

Рис.2

Рис.3
