Конвертер 2500-2700 МГц у 470-670 МГц з симетричним входом

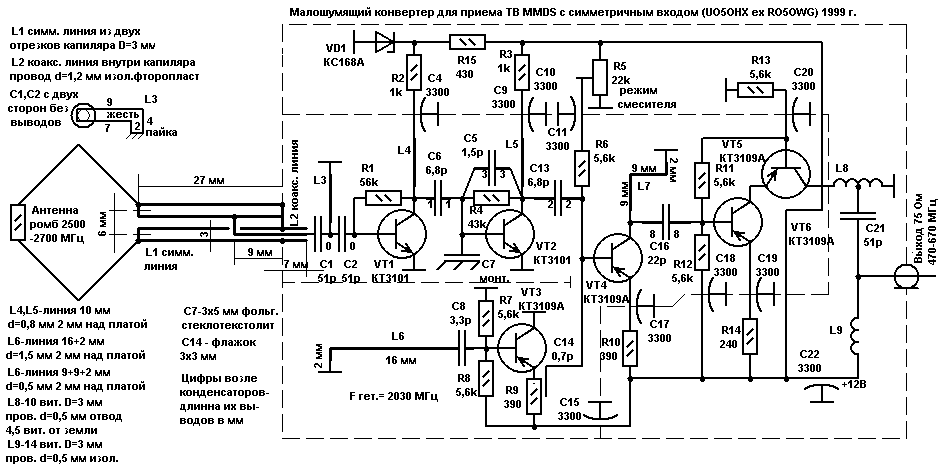

Цей конвертер призначений для прийому ТВ MMDS на просту ромбічну антену. Симетрія входу забезпечується за допомогою двох ліній. Перша утворена двома відрізками мідної трубки 3 мм діаметром (капіляр), з зазором 3 мм між ними, замкнена на кінці (впаяні в бічну стінку коробки). Друга лінія коаксіально розташована всередині одного з капілярів і виготовлена з мідної дроту 1,2 мм діаметром і ізольована фторопластовою стрічкою, намотаною на неї. Через отвір у капілярі вона за допомогою хомута з'єднується з другим капіляром. Після узгодження, переміщенням хомута, він фіксується на капілярі пайкою. Ці лінії разом трансформують високе опір ромбічної антени в одиниці ом вхідного опору транзистора VT1. Конденсатори С7 і С14 конструктивні. С7 виготовлений з 1,5 мм двостороннього склотекстоліту розміром 3х5 мм і впаяний між базою VT2 і платою. С17 флажок з жести, 3х3 мм до загину і 2х7 мм для припайки, розташований біля емітерного висновку опору R9. Регулювання зв'язку флажка С14 і підстроювальником R5 встановлюється оптимальний режим змішувача VT4. Частота гетеродина VT3 виставляється підгибанням лінії L6 до “землі”. Транзистор КТ3109А в гетеродині - це не помилка, як виявилося, він легко генерує на частотах до 2500 МГц! Усі деталі, підключені за прохідними конденсаторами, розташовані в підвалі з іншого боку плати. Див. "Доопрацювання прохідних конденсаторів". Напруга живлення +12 В подається по сигнальному кабелю через LC фільтр, аналогічний L9C21 конвертера. 73! UO5OHX ex RO5OWG 1999 р. Розміри ромбічної антени див. тут.
