Шестиелементна рамкова антена

ДМВ-антену, описану в статті А. Нанакова, можна поліпшити шляхом додавання ще трьох елементів. Коефіцієнт підсилення доопрацьованої антени значно зріс, що дає велике перевагу при використанні її як у кімнатному, так і в зовнішньому варіанті.

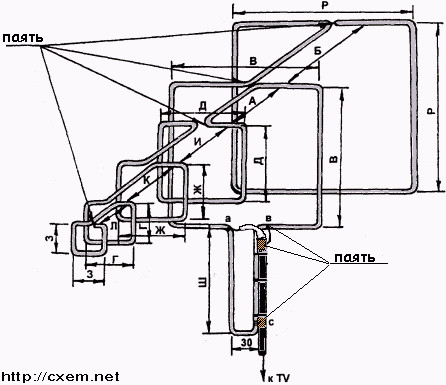

Конструкція антени представлена на малюнку, розміри - в таблиці. Для виготовлення можна використовувати провід з міді або латуні діаметром 3...5 мм. Провід послідовно вигинається за формою, показаною на малюнку, місця з'єднань спаюються. Для більшої міцності конструкції перед паянням місця з'єднань можна стягнути тонкою мідною дротом.

Конструкція антени

Антений кабель припаюється в точках "А" і "В". У точці "С" оплетка кабелю з'єднується з матеріалом антени.

Канали	З, мм	Г, мм	Ж, мм	Д, мм	В, мм	Р, мм	А, мм	Б, мм	И, мм	К, мм	Л, мм	Ш, мм
21 ...26	68	90	112	134	158	193	67	98	55	43	31	150
27…32	56	79	100	122	144	176	61	89	49	37	25	138
33...40	44	66	88	110	131	160	55	80	43	31	19	124
41…49	33	55	77	99	117	143	50	72	38	27	16	109
50...58	24	45	67	89	105	129	45	69	34	21	12	99
59…68	17	38	59	81	96	113	41	59	30	18	8	96
69...80	10	31	52	73	86	106	37	53	26	14	4	81

Радіолюбитель, 12 2000 р.
