Підключення до антени кількох ТВ (УКВ) приймачів

На рис.1. наведені схеми узгодження антен з кількома приймачами: УКВ-радіоприймачами та телевізорами. З'єднання з антеною здійснюється за допомогою стандартного 75-омного коаксіального кабелю. Узгодження антени з кількома приймачами радіосигналів можливе як за допомогою досить простих резистивних дільників, так і за допомогою досить складних схем, що використовують у своєму складі ВЧ-трансформатори, ВЧ-дроселі тощо.

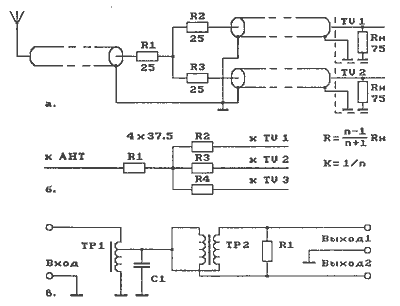

Рис.1 Схеми підключення до антени кількох приймачів (УКВ і ТВ):
а - двох,
б - трьох і більше,
в - двох при низькому затуханні сигналу.

На рис.1.а представлена схема оптимального підключення до антени двох приймачів (УКВ-радіоприймачів і телевізорів) за допомогою дільника на резисторах.

На рис.1.б наведена схема оптимального підключення до антени трьох і більше приймачів (УКВ-радіоприймачів і телевізорів) за допомогою дільника на резисторах.

Схема узгодження антени і кількох приймачів за допомогою дільника на резисторах, звичайно, проста, але значно послаблює корисний сигнал. Це нерідко вимагає подальшого підсилення за допомогою антенного підсилювача. Послаблення сигналу від антени може бути зменшено при використанні відповідних схем-узгоджувачів з ВЧ-трансформаторами.

На рис.1.в представлена схема оптимального підключення до антени двох приймачів (УКВ-радіоприймачів і телевізорів) за допомогою схеми, що використовує ВЧ-трансформатори. Дана схема забезпечує передачу від антени на приймачі сигналів більшої величини (більшої частки) радіосигналу, тобто узгодження з антеною супроводжується меншими втратами корисного сигналу.
