Огляд по антенах Дельта-2

Продовжуючи огляд по антенах типу "Дельта" , який був розпочатий раніше на основі надійшлих запитів і пояснень, зокрема буде приділено увагу антенам для багатодіапазонного варіанту і розташованим на низькій висоті підвісу, а також пристроям для їх узгодження з кабельним господарством зі стандартними коаксіальними кабелями, що поширено застосовуються у радіолюбителів типу RK50 і RK75.

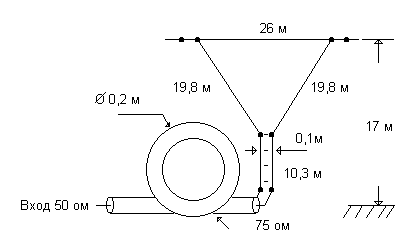

На рис. 1 показана антена "Дельта", верхній край якої знаходиться на висоті всього 17 метрів.

Для узгодження антени та отримання її багатодіапазонності застосована узгоджувальна лісенка довжиною - 10,3 метра і шириною 10 см, матеріал, з якого виконана антена і лісенка - мідний провід діаметром 1,5 - 2,0 мм. Для узгодження лісенки з кабелем RK50 застосований балун з кабелю RK75, що має - 10 витків кабелю, розташованих виток до витка діаметром - 20 см, загальна довжина відрізка кабелю становить - 6,95 м. Антена прекрасно працює на діапазонах 80-40 метрів. При перерахунку може працювати з такою системою узгодження і на інших діапазонах.

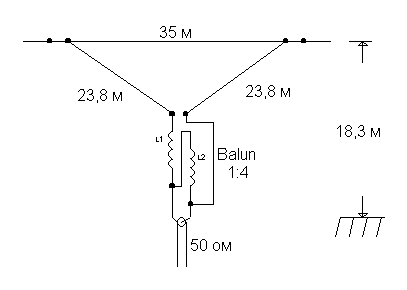

На рис. 2 показана антена "Дельта", яка узгоджена з коаксіальним кабелем RK50 за допомогою узгоджувального трансформатора з співвідношенням вхідного та вихідного опорів 1:4.

Кількість витків даного трансформатора по 7 витків кожної з обмоток, відвід зроблений від середини. Схема з'єднання обмоток показана на рис. 2. Антена підвішена на висоті 18,3 метра.

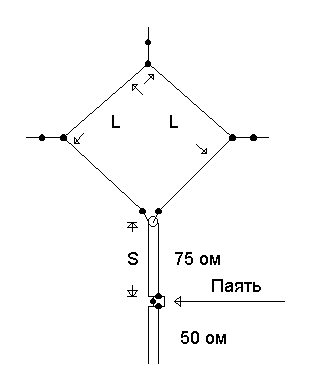

Антена, наведена на рис. 3, розташована горизонтально поверхні землі і має форму квадрата з рівними сторонами.

Даній антені характерна низька висота підвісу, що дозволяє її застосовувати там, де немає можливості підвісити антени ні вертикально, ні під кутом. Вхідне опір антени через низьку висоту підвісу має різне опір на діапазонах, що ускладнює її використання, як одну антену у багатодіапазонному варіанті, але для кожного діапазону зроблена антена і узгоджена за пропонованою схемою прекрасно працює, але їй, звісно, притаманні всі мінуси низько розташованих антен.

Таблиця 1

У наведеній таблиці наведені розміри сторін антени по діапазонах і довжини узгоджувального відрізка кабелю RK75. Полотно антени може бути виконано з мідного проводу діаметром 1,5-2 мм.
