Колективний фільтр для ТВ антен

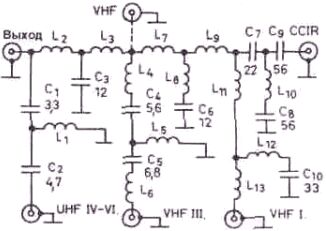

При прийомі теле- або УКВ-станцій для кожного з частотних діапазонів необхідна окрема антена. Об'єднавши сигнал від антен, що знаходяться, наприклад, на даху або на горищі, в спеціальному фільтрі, можна їх підвести зі входів антен до приймача одним загальним кабелем. На практиці найчастіше використовується найбільш простий фільтр, що має входи УКВ і УВЧ, а також загальний вихід. В ланцюзі УКВ використовується фільтр нижніх частот (обрізає верхні), а в ланцюзі УВЧ — фільтр верхніх частот (обрізає нижні). В минулому виробники додавали до кожного ТВ-приймача таку невелику коробочку. Найважливішою приналежністю серйозних приймальних станцій є колективний фільтр з багатьма входами. Він дає можливість об'єднати сигнали окремих потужних антен, включаючи і радіомовні сигнали УКВ (CCIR). Одне з можливих рішень цієї задачі показано на рис.1.

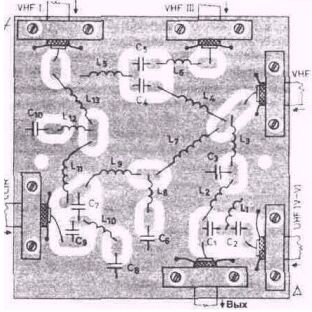

Верхній вхід, позначений як "VHF", який є широкосмуговим, можна використовувати, наприклад, для TV-dx; до нього можна підключити поворотну антену. Описуваний фільтр не призначений для прийому "піввимерлого" діапазону OIRT-УКВ (66 МГц...73 МГц). Якщо немає необхідності у вході CCIR-УКВ, можна просто-напросто видалити всі L- і С-елементи, що знаходяться справа від L9, одночасно збільшивши число витків L9. Це буде тоді вхід VHFI. Друкована плата фільтра і схема розміщення деталей на ній наведені на рис.2.

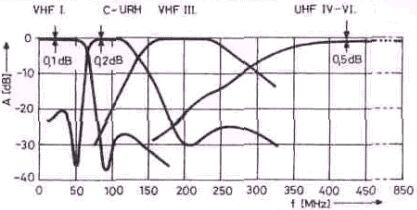

Катушки виготовляються з мідного дроту (бажано посрібленого) діаметром 0,5 мм і мають діаметр 3 мм. L1 містить 2 витка; L2 — 5,5 витків; L3 — 3,5 витка; L4 — 6 витків; L5 — 4,5 витка; L6 — 4,5 витка; L7 — 7,5 витка; L8 — 4 витка; L9 — 4,5 витка; L10 — 11,5 витків; L11 — 15,5 витків; L12 — 6,5 витків; L13 — 10,5 витків. Усі деталі встановлюються на друкованій платі зі сторони фольги. АЧХ від входів колективного фільтра до його загального виходу наведені на графіку.

Як видно, ширина смуг пропускання відносно номінальних частот досить велика, тому, скоріше за все, не буде необхідності в підстроюванні котушок. Зазначимо ще, що, як неважко переконатися на досвіді, максимальне затухання на частоті близько 50 МГц в радіодіапазоні УКВ обумовлено ланцюгом C7-C8-C9-L10 (одна з полюсних частот). Найнижча точка приблизно при 85 МГц на кривій діапазону VHF I (друга полюсна частота) виникає завдяки ланцюгу L11-L12-L13-С10. Номінальний імпеданс точок підключення коаксіальних кабелів дорівнює 750 Ом. Входи, які не використовуються, необхідно навантажити безіндукційними резисторами 75 Ом.
