Антена з підсилювачем сигналу в автомобіль

Це було давно, у році 2008 приблизно. Принесли мені на запчастини автомобільний телевізор oslon, але розбирати там особливо нічого, тому я його відремонтував і поставив в італійську іномарку жигулі. Але виникла проблема з антеною, оскільки чутливість у нього дуже низька і в машині на свою власну взагалі нічого не ловив. Я трохи погуглив і нічого підходящого не знайшов, тому прийняв рішення в сторону максимальної економії грошей. В обідній перерві на роботі я збігав на ринок, купив антений підсилювач від польської антени і ввечері після роботи почав винаходити.

Куди можна поставити це диво, щоб його не було видно і воно ловило... Прийнято рішення зняти задню панель з динаміками, витягти всі скобки і розмістити під обшивкою, як на фото.

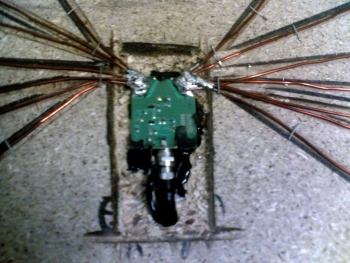

Під підсилювач вирізав місце турбинкою. Краще, звичайно, фрезою, але такої під рукою не було.

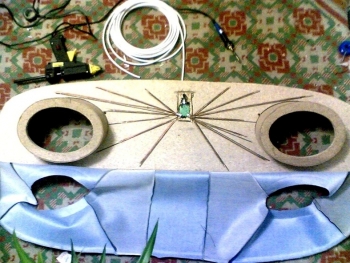

Приклеїв на термоклей, припаяв проволоку і отримав щось на зразок віника.

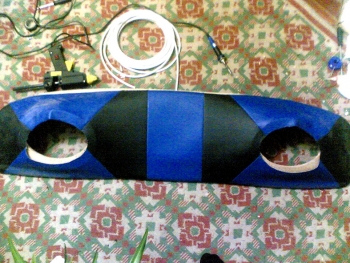

Потім обшивку оббив степлером.

Працює дана антена просто чудово, правда, якщо в місті БП на максимум, то картинка двоїться.

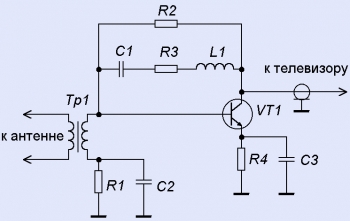

Схема БП на LM137. Викладати не буду, їх в інтернеті багато. Схема сепаратора:

Можна використовувати і стандартний, який йде в комплекті.

В от такий підсилювач на колінах за один вечір.
