Антена Шпиндлера для прийому телебачення MMDS

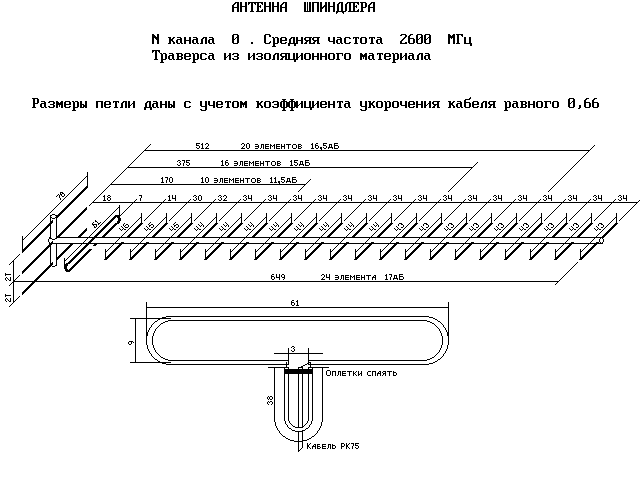

Для прийому телебачення MMDS зазвичай використовують сітчасті параболи з коефіцієнтом посилення (за потреби) 18-24 дБ. Самостійно виготовити таку антену, враховуючи що у неї різна кривизна в горизонтальній і вертикальній площинах, досить складно. Тому в місцях, де напруженість сигналу ТВ MMDS непогана, цілком можна використовувати антени більш прості у виготовленні. Чертеж цієї антени був отриманий за допомогою моєї програми для перерахунку розмірів антени Шпиндлера. Для траверси антени я взяв брусок склотекстоліту 10х10х880 мм (отрізав від листа). Усі елементи виготовлені з 3 мм капілярної трубки і заколочені в траверсу.

Траверса довша розрахункової, оскільки я додатково вставив ще 6 директорів, довівши їх число до 30. Посилення антени в такому варіанті має бути близько 17,5 дБ, що майже відповідає меншій з стандартних парабол. Петля U-коліна з кабелю 75 Ом 2 мм діаметром. Підключення ж до конвертера зробив 50-Омним посеребреним кабелем у фторопластовій ізоляції 5 мм діаметром, оскільки, після трансформації, вхідний опір антени ближче до 50 Омам, ніж до 75! Антена працює добре, але при спробі просчета її параметрів у чудовій програмі MMANA я не зміг отримати очікуваних результатів. В чому причина і де помилка я ще не з'ясував.

Про програму для перерахунку розмірів антени Шпиндлера. Вона під ДОС. Наведений малюнок - це результат її роботи. Вихід з програми передбачений лише після отримання чертежа, за Esc. Я б переробив, але вихідний код не зберігся. Тому описую це як особливість програми %-).
