Антена ДМВ

Найбільш вдала, на мій погляд ДМВ антена.

Переваги: простота виготовлення, при дуже хороших характеристиках. Рекомендую як для індивідуального, так і для колективного використання. Непогані результати показують решітки на базі цієї антени. Більшість ВСКПТ у м. Челябінськ укомплектовано саме цією антеною.

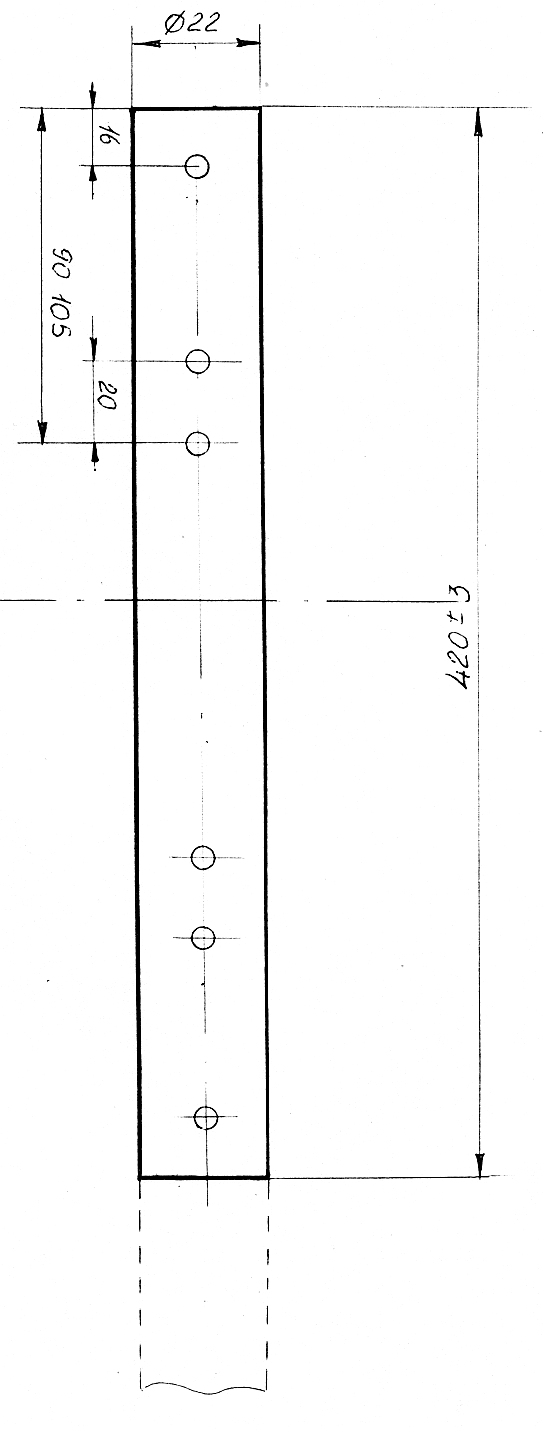

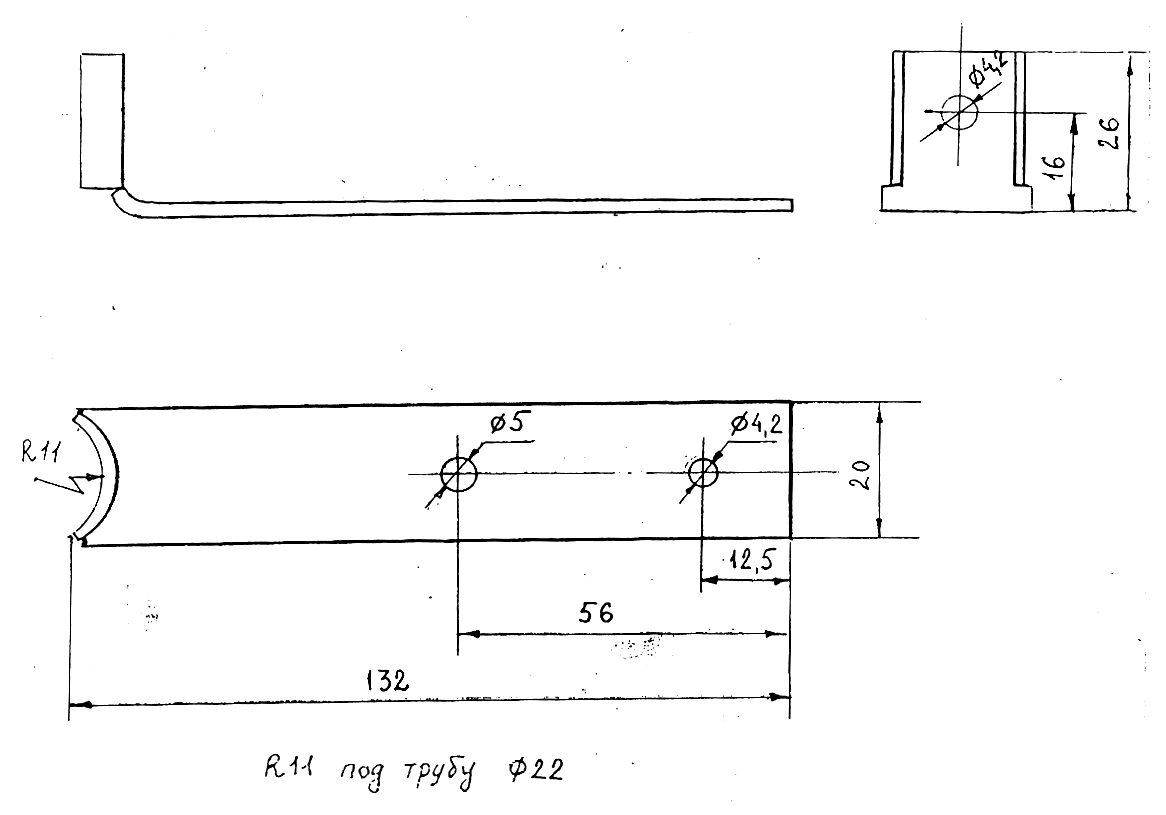

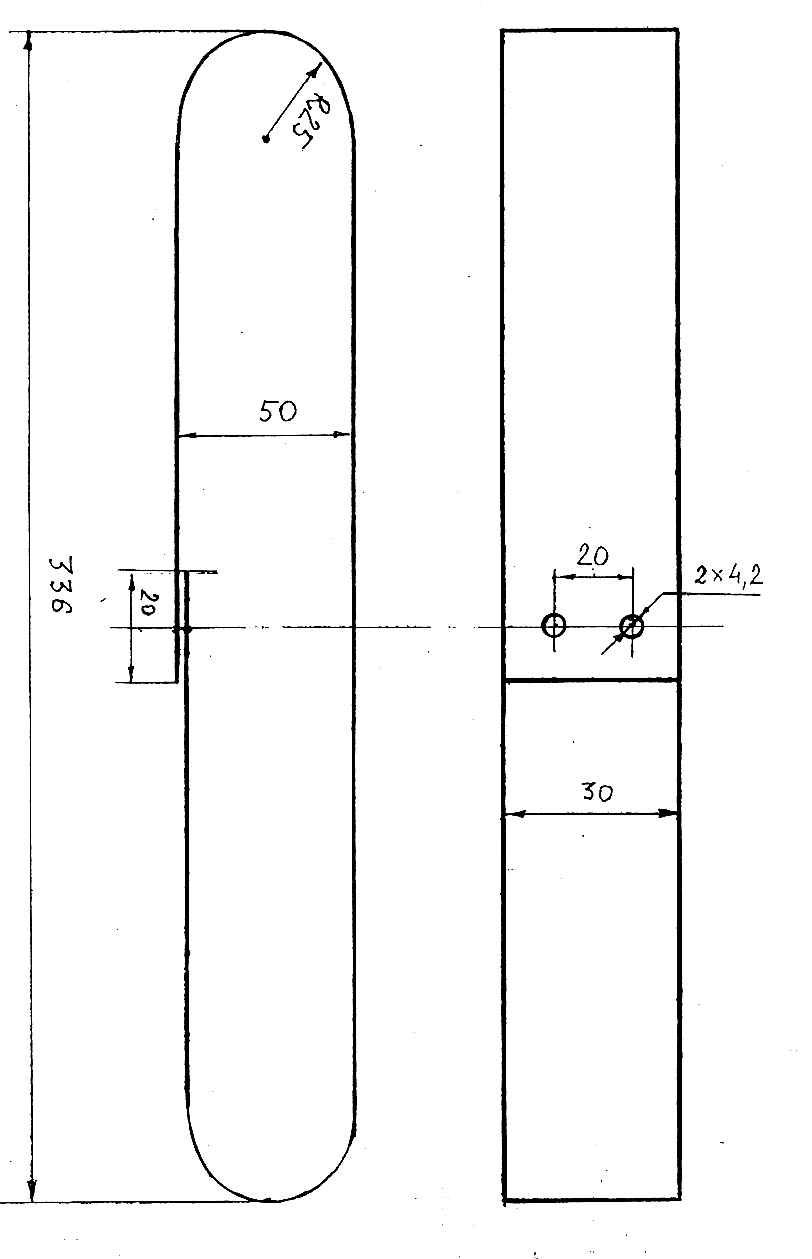

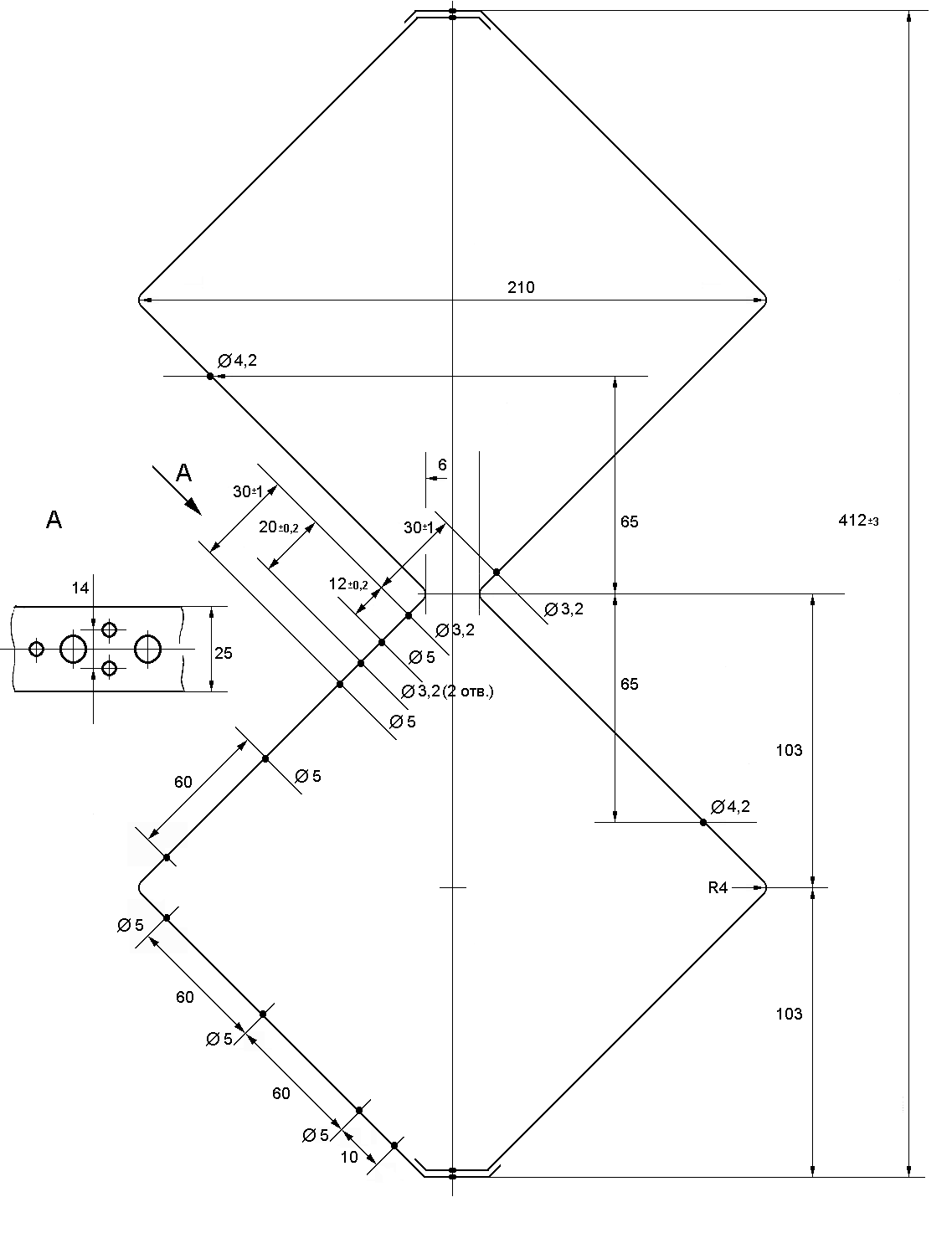

Конструкція (формат PNG):

Додаток. Всеволнова з ДМВ.

Читачам не завжди зрозуміло, як її правильно зібрати.

Зовсім недавно мені довелося встановлювати подібну антему, правда у "всеволновому" варіанті (до верхнього ромба додаються "вуса" з алюмінієвої трубки діаметром 6-8 мм). Не скажу, що умови прийому були ідеальними, але й не дуже поганими - антена прекрасно справилася і з МВ, і з ДМВ, забезпечивши якісним сигналом два телевізори.

Публікую фото антени.

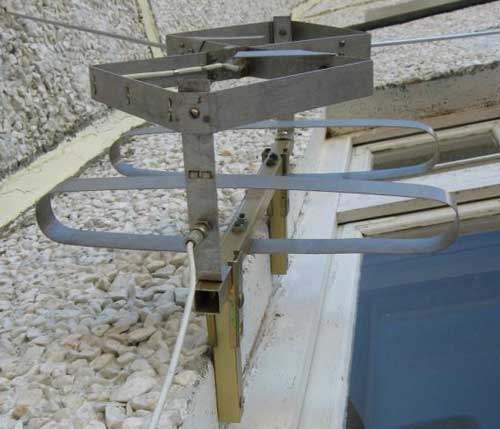

Загальний вигляд антени, кріплення прямо за вікном квартири

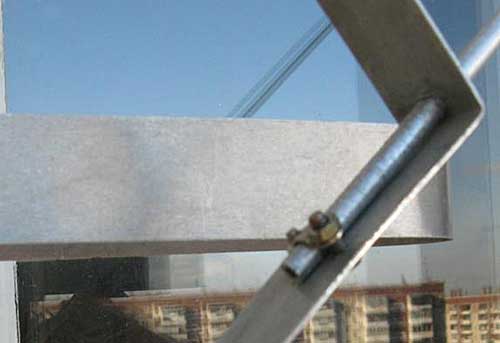

Кріплення вуса. У верхній частині плеча свердлиться отвір, в нього вставляється трубка і затискається хомутом на нижній частині плеча.

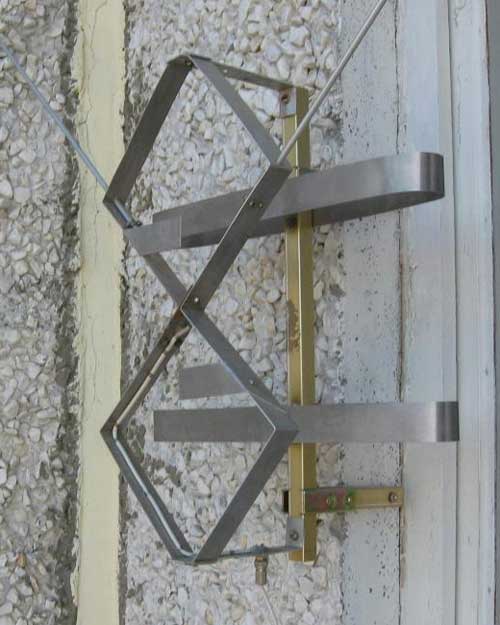

Загальний вигляд антени

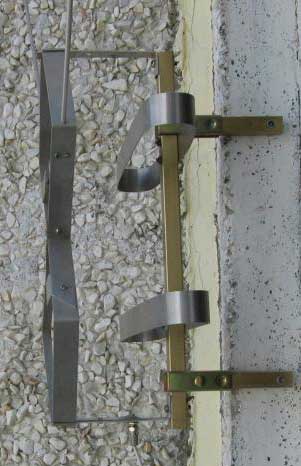

Вид збоку

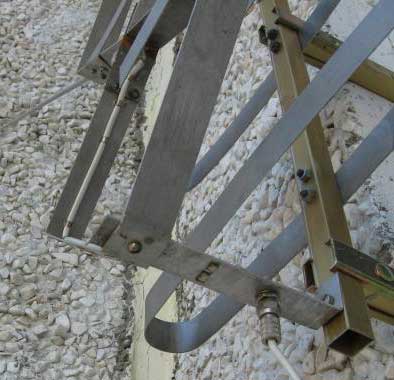

Вид знизу
