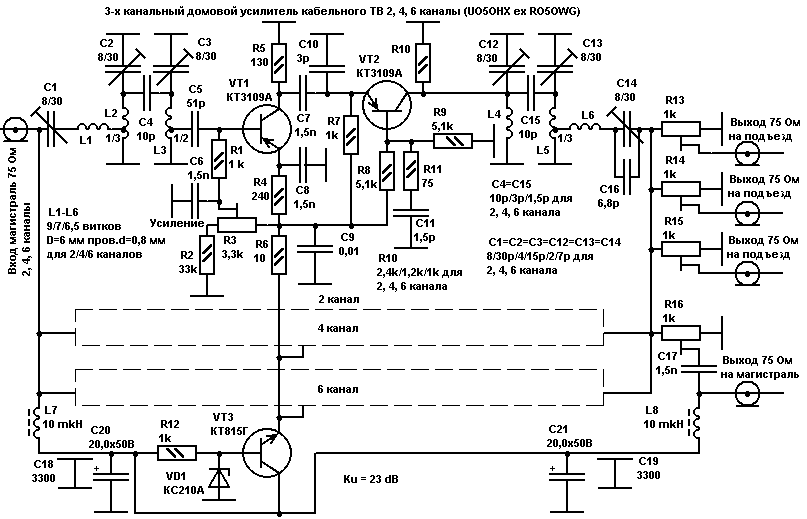

Триканальний підсилювач кабельного ТВ

Посилювач призначений для простих саморобних мереж кабельного телебачення. Складається з 3-х канальних модулів (2-й, 4-й та 6-й частотні канали). Посилення кожного модуля 24 дБ з регулюванням. Живлення +20В разом із сигналом надходить по міждомовим магістральним кабелям. Сумарний струм споживання 3-х модулів 60 мА. Транзистор VT3 встановлений на радіаторі. Виходи на під'їзди та магістраль регульовані.
