Широкосмуговий підсилювач

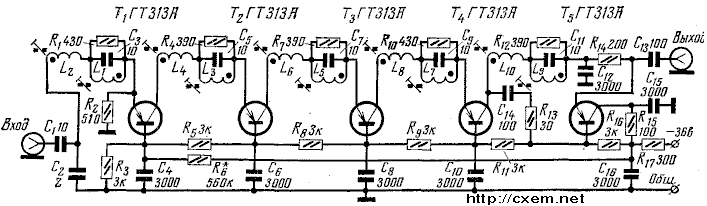

Посилювач, схема якого наведена нижче, призначений для роботи в смузі частот 1-5 і 6-12 телевізійних каналів. Останній каскад посилювача є емніттерним повторювачем, що узгоджує посилювач з малим хвильовим опором кабелю (75 Ом).

Оскільки під час роботи в УКВ діапазоні повторювачі схильні до самозбудження, в їх вхідний ланцюг включено антипаразитний активний опір (R15), яке можна розрахувати за формулою R = 2 π faLвх, де fa— гранична частота посилення транзистора (для транзисторів fa зазвичай наводиться в довідниках);
Lвх— індуктивність котушки на вході повторювача. Намотувальні дані котушок посилювача наведені нижче. Усі котушки намотуються на каркасах діаметром 7,5 мм з сердечниками СЦР-1 виток до витка проводом ПЕВ 0,15мм.

При налаштуванні посилювача слід мати на увазі, що обертання сердечників котушок, які мають на схемі непарні номери, буде змінювати форму амплітудно-частотної характеристики в області частот 175—230 МГц, а обертання сердечників котушок з парними номерами — форму характеристики в області частот 50—100 МГц.

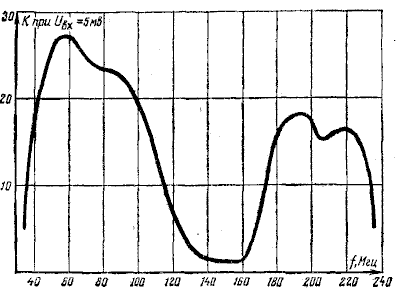

Посилювач налаштовують за допомогою будь-якого УКВ-генератора стандартних сигналів, що має діапазон частот, в якому повинен працювати посилювач. В якості індикатора виходу використовують вольтметр з високим входом, що дозволяє вимірювати змінну напругу частотою до 250 МГц. Налаштування ведуть звичайним порядком, тобто змінюючи положення сердечників котушок, добиваються, щоб форма амплітудно-частотної характеристики посилювача можливо менше відрізнялася від показаної на рис. 2.

Посилювач розрахований на підключення до телевізорів з чутливістю 200—500 мкВ.

Радіо 7/68 р.
