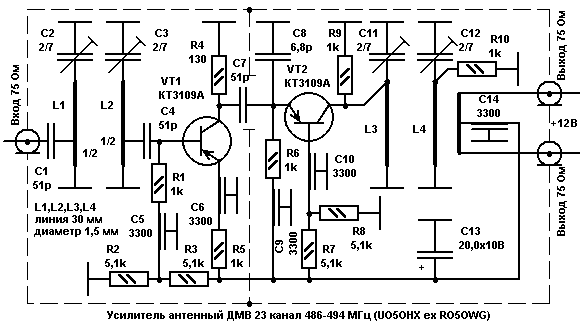

Малошумний антений підсилювач 23-го каналу ДМВ

Посилення 18 і 21 дБ за напругою. Встановлюється на щоглі поблизу антени. Два виходи на коаксіальні кабелі зниження для 2-х телевізорів. Живлення потрібно подавати по обом кабелям (для незалежного перегляду) через простий адаптер і розв'язуючі діоди. Контурні та зв'язні лінії зроблені з лужених відрізків дроту приблизно 1,5 мм в діаметрі (вони випаяні з прохідних конденсаторів під час їх доопрацювання з метою мініатюризації). Вихідна лінія зв'язку розташована впритул до останньої контурної лінії.

Конструкція:

Монтаж підсилювача виконано навісним способом. Нижні виводи КПМ 2/7пФ відкушені повністю, а верхній вивід загнутий і припаяний, як на малюнку. Плата, з двостороннього фольгованого склотекстоліту 1,5 мм, обернена смужкою луженої жести 20 мм шириною і пропаяна по шву з обох сторін. Деталі, яких не видно в верхньому відсіку, розташовані в піддоні. Маленькі кружечки - це торці прохідних конденсаторів, на яких і навішений весь монтаж. Над платою торці проходників виступають на 0,5-1 мм і пропаяні по колу з обох сторін плати. Висота контурних ліній над платою визначається висотою підстроювальних конденсаторів. Верхній відсік поділений навпіл екраном з невеликим отвором для конденсатора знизу. З двох сторін підсилювач закритий і запаяний кришками з жести, в яких просверлені отвори над підстроювальниками. Останній раз підсилювач підстраюють вже з кришками. У місцях підключення кабелів жесть проколюється шилом і розгортається якимось конусним інструментом. В отвори впаиваются трубочки з жести по діаметру кабеля. Жили кабеля підключені до лінії на опорних пятачках 3х3 мм з обрезків плати, припаяних до неї. Коробка виходить міцною, але потребує захисту від корозії.

Прошу вас дати кілька рекомендацій щодо підсилювача ДМВ на 23 канал.

Запитання:

1. Чи можна використовувати в підсилювачі транзистори ГТ346А, і чи потрібні в цьому випадку які-небудь зміни в схемі або конструкції підсилювача?

2. Як правильно за допомогою приладу Х1-50 налаштувати даний підсилювач, які перехідники, щупи і т.п. потрібні для правильної настройки?

Відповіді:

1. Так, транзистори ГТ346А можна використовувати замість КТ3109А без яких-небудь змін у схемі. Необхідно лише вивід емітера VT1 і бази VT2 зробити максимально коротким, для припайки до прохідних конденсаторів. У планарних транзисторів КТ3109А я ці виводи укорочував до 2 мм, а оскільки виводи просторово рознесені, то їх легко швидко паяти. І все ж при заміні 2-3 дБ підсилення втратиться. Якщо ви зробите підсилювач з одним виходом - то навпаки, підсилення буде на 3 дБ більше.
