Магістральний підсилювач для супутникових ТВ тюнерів

До комплекту для прийому супутникових ТВ-програм входять параболічна антена, яка встановлюється таким чином, щоб потрапляти в зону прямої видимості зі супутником, понижуючий конвертор і тюнер (внутрішній блок). Між собою вони з'єднуються коаксіальним кабелем, довжина якого зазвичай не повинна перевищувати 15...20 м, але на практиці буває і більше. В результаті сигнал, що приходить на тюнер, суттєво ослаблюється, і якість прийнятого зображення погіршується.

Для компенсації затухання в кабелі пропоную магістральний підсилювач (рис.1). Він живиться від інжектованої в кабель напруги і включається посередині кабелю. Підсилювач зібраний за однокаскадною схемою, його підсилення - не менше 10 дБ. Він побудований на двозатворному мало-шумлячому польовому СВЧ-транзисторі. Напруга живлення стабілізується малопотужною ІМС DA1. ФНЧ L1-С1, L3-C2 запобігають самовозбудженню підсилювача і забезпечують проходження на конвертор напруги живлення.

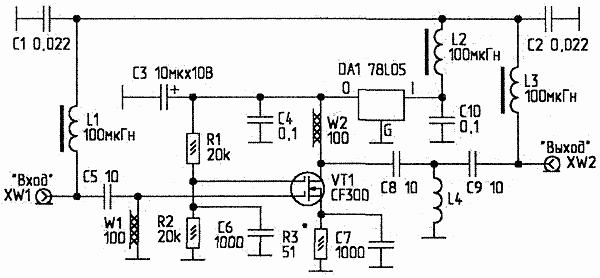

Рис.1. Принципова схема магістрального підсилювача

Підсилювач збирають на друкованій платі (рис.2) з фольгованого склотекстоліту товщиною 1,5 мм. Усі деталі - SMD або звичайні, з виводами мінімальної довжини (для зменшення паразитних індуктивностей виводів). XW1, XW2 - роз'єми типу "F". L4 має 2 витка дроту ПЕВТЛ-2 d0,36 мм, намотаних на оправці d2 мм, яку після намотування видаляють.

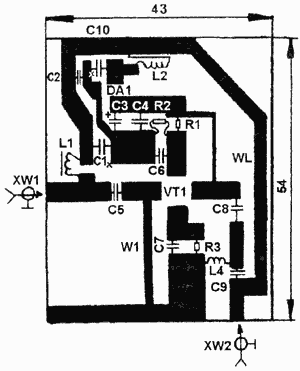

Рис.2. Друкована плата

Підсилювач поміщають в латунний або литий дюралюмінієвий корпус. Корпус після налаштування герметизують. VT1 можна замінити на вітчизняний 3П351А-2 (параметри підсилювача при цьому повинні покращитися, але такий транзистор знайти вельми важко). При наладці, можливо, доведеться підібрати резистор R3 по максимальному коефіцієнту підсилення пристрою в цілому.
