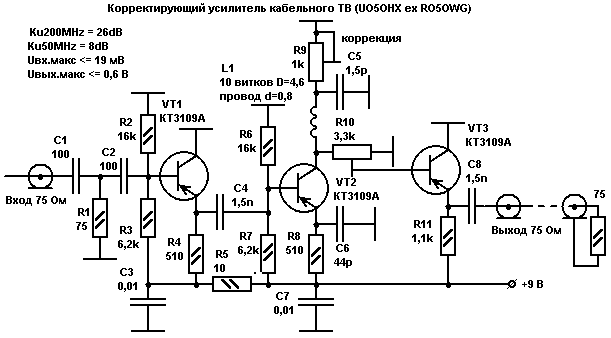

Коригувальний підсилювач для кабельного ТВ

Цей підсилювач призначений для компенсації втрат у кабельній магістралі. Його частотна характеристика обернена затуханню в кабелі. Так на кінці 150 м кабелю типу КВТ-1М, навантаженого на опір 75 Ом, підключеного до виходу, рівень частоти 200МГц = +6 дБ, а рівень частоти 50МГц = +2 дБ відносно лінійного вхідного напруги підсилювача. Лінійну сумарну АЧХ виставляємо R9 для конкретної довжини кабелю. Підсилювач також можна використовувати в якості антенного або домашнього, для метрових хвиль.
