Антений підсилювач МВ

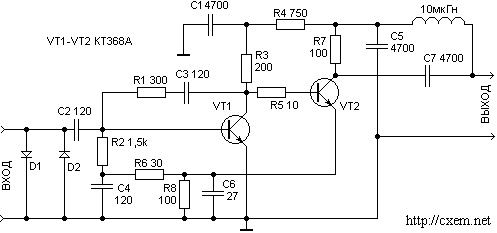

На малюнку наведена схема антенного підсилювача, розрахованого на підсилення сигналів усіх 12 каналів MB. Коефіцієнт підсилення його складає 25 дБ при напрузі живлення 12 В. Споживаний струм 18 мА. Зворотно-паралельно підключені на вході діоди захищають транзистори підсилювача від пошкодження грозовими розрядами. Обидва каскади зібрані за схемою з загальним емиттером. Конденсатор С6 забезпечує корекцію частотної характеристики підсилювача в області високих частот. Для стабілізації режиму транзисторів підсилювач охоплений негативним зворотним зв'язком з еміттера другого транзистора на базу першого. Щоб уникнути самозбудження підсилювача через паразитний зворотний зв'язок між каскадами, через джерело живлення використовується розв'язувальний фільтр R4 С1. Підсилювач встановлюється в безпосередній близькості від антени, а живлення на нього подається через розв'язку по кабелю.

Радіо N6 1992
