Антений підсилювач Кус = 38...41 dB
Пропонований антенний підсилювач призначений для посилення сигналів радіомовних і телевізійних станцій метрового діапазону.
| Основні технічні характеристики підсилювача |
| Полоса пропускання, МГц, при ослабленні сигналу на краях діапазону 3 дБ ..... 50...350 |
| Рівень власних шумів, дБ ....................................................................... 3,5 |
| Вхідний опір, Ом ............................................................................... 75 |
| Номінальний опір навантаження, Ом .................................................... 75 |
| Коефіцієнт посилення за напругою при вхідному сигналі 5 мкВ, дБ, на частоті МГц: |
| 48 ............ 39 |
| 230 ............ 41 |

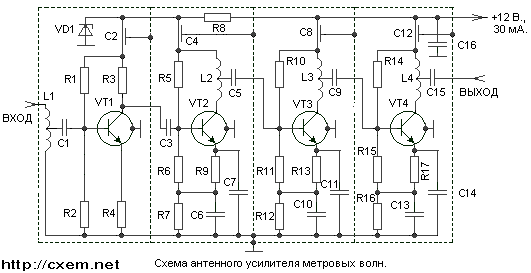

Принципова схема антенного підсилювача показана на малюнку. Він зібраний на чотирьох транзисторах, включених за схемою з загальним еміттером. Особливістю підсилювача є використання в якості колекторних навантажень транзисторів VT2-VT4 котушок індуктивності, що зменшило завал амплітудно-частотної характеристики (АЧХ) підсилювача на вищих частотах.
| Номінали елементів схеми | ||||||
| R1* ... 11 K | R8 ... 200 | R*14 ... 10 K | C3 ... 82 | C9 ... 82 | C15 ... 82 | |
| R2 ... 5,6 K | R9 ... 110 | R15 ... 2,7 K | C4 ... 2200 | C10 ... 2200 | C16 ... 82 | |
| R3 ... 820 | R10* ... 10 K | R16 ... 240 | C5 ... 82 | C11 ... 2200 | VT1 - ГТ329А | |
| R4 ... 560 | R11 ... 2,7 K | R17 ... 110 | C6 ... 2200 | C12 ... 2200 | VT2 - ГТ329Б | |
| R5 ... 10 K | R12 ... 240 | C1 ... 82 | C7 ... 2200 | C13 ... 2200 | VT3 - ГТ329Б | |
| R6 ... 2,7 K | R13 ... 110 | C2 ... 2200 | C8 ... 2200 | C14 ... 2200 | VT4 - ГТ329Б | |
Стабілітрон VD1 типу Д814А. Підсилювач зберігає працездатність при зниженні напруги живлення до 4 В. При цьому коефіцієнт посилення у всьому частотному діапазоні зменшується до 36 дБ. Для експлуатації підсилювача при низькій напрузі живлення стабілітрон Д814А необхідно замінити на КС139А або КС147А. Струм, що споживається від джерела живлення, в цьому випадку знизиться до 15 мА.
Підсилювач змонтовано на чотирьох платах розмірами 25х40 мм з двостороннього фольгованого склотекстоліту товщиною 2 мм. Одна зі сторін плати використовується як екран. Плати встановлені в прямокутних виїмках латунного корпусу і відокремлені одна від одної екранізуючими перегородками, припаяними безпосередньо до фольгованої поверхні плат.
Котушки L1, L2, L4 містять по 2,5, а L3 - 4 витка проводу ПЕЛ 1,0. Діаметр намотування котушок L1-L3 - 12, а L4-20 мм. Крок намотування - 8 мм.
Налагодження антенного підсилювача починають з установки режимів транзисторів по постійному струму відповідно до вказаними на його схемі. Потім приступають до регулювання АЧХ. Для цього можна скористатися приладами Х1-19А, Х1-1, або ГКЧ будь-якого типу.
На ГКЧ встановлюють обраний діапазон частот при максимальній полосі коливань. На вхід підсилювача подають напругу 5 мкВ (такий сигнал відповідає на приладі Х1-19А ослабленню на 50 дБ). Налаштування підсилювача зводиться до підбору місць відводів від котушок L1-L4 до отримання необхідної полосы пропускання. АЧХ можна зняти також за допомогою каліброваного генератора стандартних сигналів і лампового вольтметра, зашунтувавши останній резистором опором 75 Ом.
Радіо 6/79
