Антений підсилювач

Запропонований у [1] підсилювач на польовому транзисторі з бар'єром Шотткі (ПТШ) був випробуваний для прийому слабких ТВ сигналів і показав фантастичні результати. Так, ледве розрізнюване зображення 9-го каналу Каменськ-Шахтинського ретранслятора (100 км) при підключенні даного підсилювача відновлювалося майже до нормального. Для прикладу, двокаскадний підсилювач на транзисторах КТ3132 не давав навіть близько такого ефекту.

Pиc.1

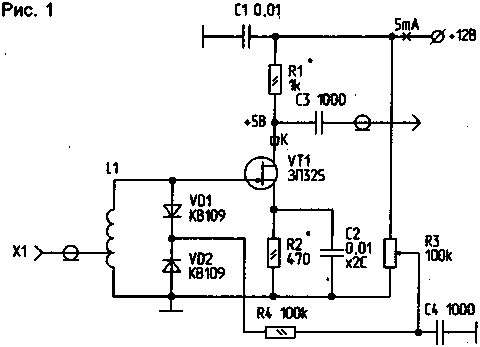

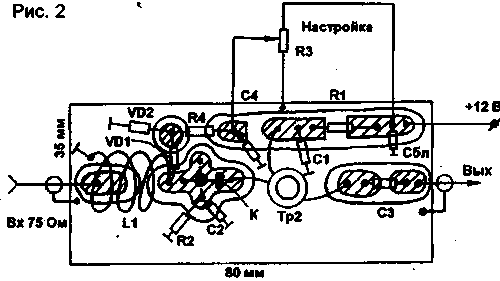

Адаптована для прийому TV схема показана на рис.1. Підсилювач є резонансним і перестраюється від 6-го до 12-го каналів резистором R3. Катушка LI - безкаркасна і містить 5 витків дроту ПЕВ 0,7 на оправці діаметром 7 мм. Відвод - від 1-го витка знизу. Треба сказати, що ПТШ дуже чутливі до статичного електрики, наводкам мережі та перевантаженням на вході. Хоча затвор транзистора і з'єднаний з корпусом через котушку L1, потрапляння на вхід X1 навіть дуже невеликого заряду (від гребінця, наприклад) викликає його пробій. Тому ризиковано підключати випадкові антени, особливо з розрізним вібратором. Центральна жила живильного кабелю повинна бути з'єднана по постійному току з екраном, а він, у свою чергу, - з несучою щоглою. Друкована плата підсилювача показана на рис.2.

Pиc.2

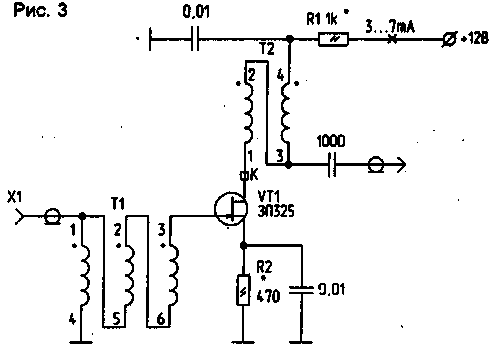

Підсилювач можна виготовити широкосмуговим (рис.3), включивши на вхід широкосмуговий трансформатор Т1 з коефіцієнтом трансформації 1:9. Т2 призначений для узгодження вихідного опору підсилювача з опором кабелю, що підвищує ККД в порівнянні з включенням, показаним на рис.1. У підсилювачі не обов'язково використовувати потужні ПТШ, як у [I], замість них майже так само добре працюють такі як ЗП325 (АП325). Трансформатор Т1 намотаний на кільці К7х4х2 100 НН і містить 4 витка в три дроти ПЕВ 0,2. Т2 - на такому ж сердечнику 4 витка в два дроти. В обох схемах К - феритова бусинка, одягнена на вивід стоку для запобігання самовозбуждення на СВЧ.

Pиc.3

Для експерименту можна замінити ПТШ на звичайний малошумлячий ПТ КП312А (з відповідною корекцією R1 і R2). Різниця в роботі більш ніж переконлива.

Література: S.Franklin (WВ5KGL).//Радіолюбитель. - 1992. - N3. - С.46 - 47.
