Світло замість дзвінка

Світловий індикатор телефонних дзвінків може працювати замість телефонного дзвінка або одночасно з ним. Він буде корисний літнім людям з пониженим слухом, а також позбавить від телефонних "трісків" в нічний час. Пристрій буде просто необхідний, якщо в квартирі спить маленька дитина.

Промислові приставки аналогічного призначення необґрунтовано дорогі, а схема, наведена в журналі "Радіо" (9/1992), має суттєві недоліки: індикатор спрацьовує і при розмові, і при наборі номера, споживає електроенергію з мережі в очікуючому режимі, незручний для підключення до ТЛ.

Запропоновані пристрої позбавлені всіх цих недоліків. У статті наведені три варіанти виконання такої приставки. Усі схеми не споживають енергію в очікуючому режимі, не спрацьовують при розмові або наборі номера на ТА, а тривала експлуатація пристроїв показала їх високу надійність.

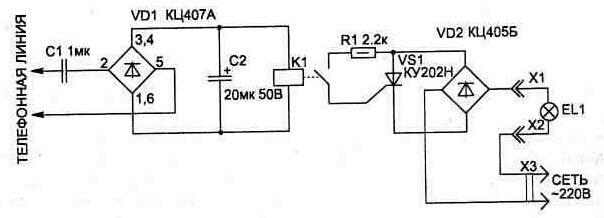

Рис. 2.6. Електрична схема світлового індикатора телефонних дзвінків

Перша схема (рис. 2.6) підключається до телефонної лінії в будь-якому місці паралельно з телефоном і не впливає на його роботу через велике вхідне опір. При наявності в лінії викликового сигналу він випрямляється на елементі VD1 і подається на герконове реле з робочою напругою 27 В — РЕС55А РС4.569.601 (РС4.569.606) або РЕС55Б РС4.569.626 (РС4.569.631), яке при спрацьовуванні включає тиристор VS1.

Схему можна ще спростити, якщо замість діодного моста VD2 використати один діод, підключений до тиристора послідовно з навантаженням. Тоді яскравість свічення лампи зменшиться, і світіння стане трохи пульсуючим (що неістотно), оскільки вона буде працювати тільки на одному напівперіоді мережевого напруги.

Усі елементи схеми розміщуються на односторонній друкованій платі з розмірами 67х55 мм (див. рис. 2.7) або можуть з'єднуватися об'ємним монтажем всередині корпусу телефонного апарата. При цьому на корпусі встановлюється перемикач S1 (див. рис. 2.8), а замість конденсатора С1 може використовуватися конденсатор, що є в телефонному апараті в ланцюзі дзвінка, якщо його ємність не менше 0,6 мкФ.

Рис. 2.7

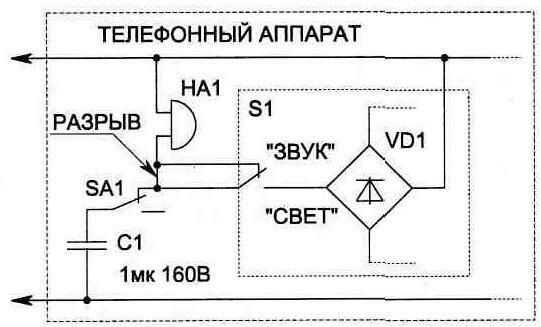

Рис. 2.8. Варіант підключення схеми світлового індикатора при розміщенні його всередині телефонного апарата: НА1 - телефонний дзвінок; SA1 - перемикач, пов'язаний з важелем положення телефонної трубки

Використовувані в пристрої конденсатори: С1 — МБМ або аналогічний на 160 В; С2 — К50-6 на 50 В. Діодну матрицю VD1 можна замінити на КЦ405Б, В, Г, Д. Використання інших типів реле недопустимо, оскільки вони можуть перевантажувати телефонну лінію при дії сигналу виклику.

При правильному монтажі пристрій налаштування не вимагає. Друга схема (рис. 2.9) зібрана на неоновій лампі (HL1), транзисторному автогенераторі (VT1) і симісторному комутаторі (VS1).

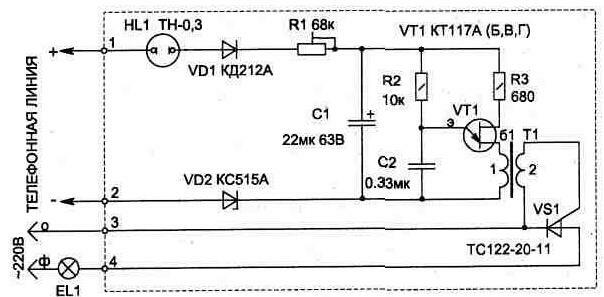

рис. 2.9

Особливістю неонової лампи є здатність пропускати струм (при загорянні), коли напруга на ній перевищить 90 В, що дозволяє її використовувати як пороговий елемент. Амплітуда напруги виклику в телефонній лінії перевищує це значення. В якості HL1 можуть використовуватися й інші типи, наприклад ТН-0,5.

На одноперехідному транзисторі зібраний автогенератор, що формує короткі імпульси для відкриття симісторного комутатора. При неправильній полярності імпульса, що приходить на управління VS1, симістор відкриватися не буде (при налаштуванні доведеться поміняти місцями виводи на одній з обмоток Т1).

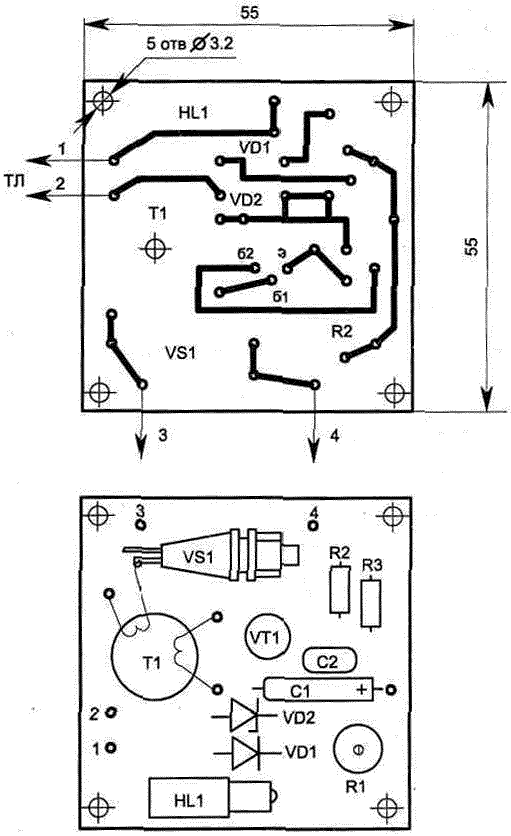

Рис.2.10

Резистор R1 дозволяє підстроїти чутливість світлового індикатора так, щоб він не спрацьовував при наборі номера на вашому ТА.

Топологія друкованої плати для схеми наведена на рис. 2.10. В конструкції застосовані деталі: конденсатор С1 типу К52-1Б, С2 типу К10-17, резистор R1 типу СП4-1, інші — типу С2-23-0,5. Симістор підійде й будь-який інший, менш потужний.

Параметри імпульсного трансформатора Т1 аналогічні параметрам трансформатора, описаного в статті для схеми на рис. 1.17.

Третя схема (рис. 2.11) аналогічна за принципом роботи вищеописаній, але в ній в якості порогового елемента використовується стабілітрон VD2, а також окрім світла є вмикається звуковий індикатор.

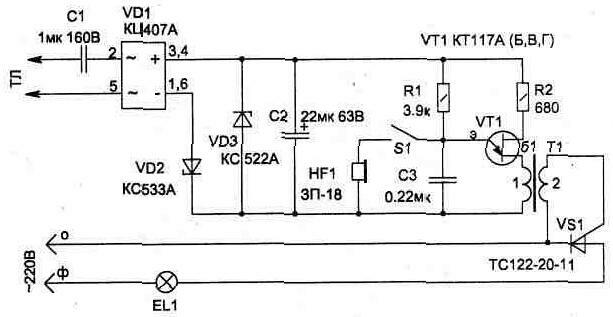

Рис.2.11

Схема не критична до деталей і при правильній збірці налаштування не вимагає.

При підключенні ланцюгів до мережі 220 В бажано дотримуватися фазування, показаного на схемі. Це виключить ймовірність проникнення перешкоди в ТЛ (в момент включення EL1) через розв'язуючий імпульсний трансформатор Т1.
