Пристрій для запису з телефонної лінії

Під час проведення телефонних переговорів часто виникає необхідність записати телефонну розмову.

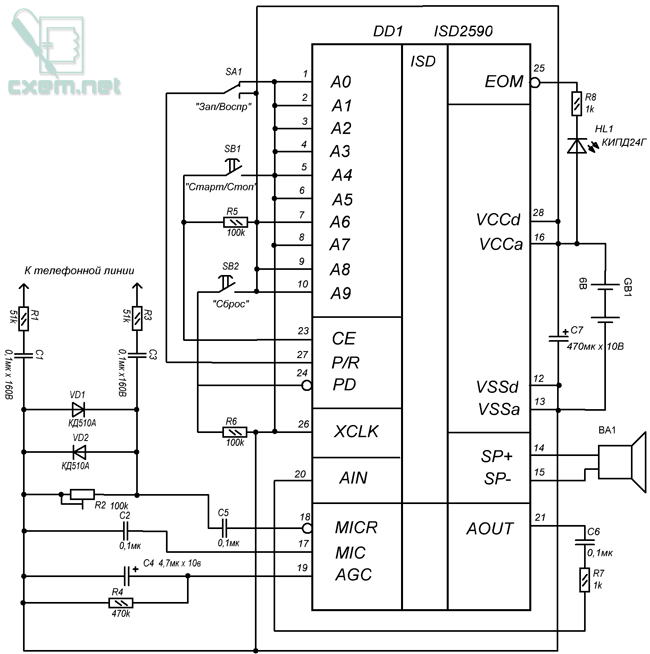

Зробити таке пристрій можна на основі мікросхеми серії ISD. Вона забезпечує запис мовної інформації. Заявлена виробником тривалість зберігання записаної інформації – 100 років (я не перевіряв). Допустима кількість циклів перезапису – практично не обмежена. Схема пристрою наведена нижче.

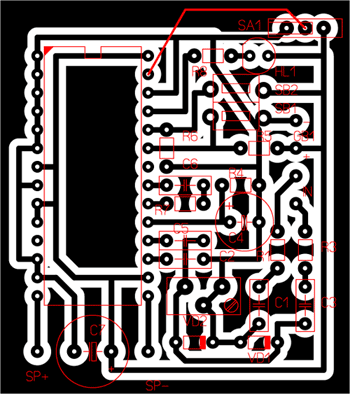

Пристрій живиться від батареї GB1 з чотирьох гальванічних елементів. Оскільки в черговому режимі схема споживає всього кілька мікроампер, вимикач живлення не передбачений.

Схема працює наступним чином:
Якщо перемикач SA1 знаходиться в положенні, показаному на схемі, мікросхема DD1 готова до запису. Світлодіод HL1 увімкнений. Звуковий сигнал з телефонної лінії через резистори R1, R3 і конденсатори С1-С3,C5 поступає на мікрофонний вхід мікросхеми. Діоди VD1, VD2 захищають від перевищення допустимого рівня вхідного сигналу. Підстроювальним резистором R2 регулюють чутливість.

При запису короткочасно натискайте на кнопку SB1, при цьому світлодіод HL1 згасне. Попередньо, натискаючи на кнопку SB2, можна встановити внутрішній вказівник мікросхеми на початок її блоку пам'яті, в іншому випадку запис почнеться з поточного положення вказівника, досягнутого в попередньому сеансі запису або відтворення. Нова інформація знищує стару, спеціальної процедури стирання не потребується.

Зупиняють запис повторним натисканням на кнопку SB1. Наступне натискання на ту ж кнопку запускає запис наступного фрагмента,  і так далі до заповнення пам'яті мікросхеми DD1. Якщо вільна пам'ять буде вичерпана в процесі запису,  зупинка відбудеться автоматично, про що буде сигналізувати увімкнення світлодіода.

Для тривалого зберігання або відтворення записаної інформації перемикач SA1 переводять у положення, протилежне показаному на схемі. Світлодіод буде вимкнений, а мікросхема DD1 перейде в черговий режим з мінімальним споживанням. Поки перемикач SA1 знаходиться в положенні «Запис» споживаний пристроєм струм збільшений.

Відтворення першого записаного повідомлення почнеться після короткочасного натискання на кнопку SB1. По його закінченні світлодіод HL1 короткочасно спалахне, а мікросхема повернеться в черговий режим. Повторним натисканням на кнопку SB1 запускають відтворення наступного фрагмента запису, і так далі. По досягненні кінця пам'яті натискання на кнопку SB1 знову викличе відтворення першого фрагмента запису.

Мікросхему DD1 можна встановити будь-яку з серії ISD25xx. При цьому буде змінюватися час відтворення. Останні цифри в маркуванні мікросхеми показують тривалість відтворюваного повідомлення в секундах. Світлодіоди можна застосовувати будь-які, бажано з меншим споживанням струму. Кнопки бажано використовувати типу DTS-32, а перемикач - рухомий, типу ESP1010.
Регулювання правильно зібраного виробу полягає в підборі резистора R2, оптимального рівня вхідного сигналу з телефонної лінії.

Література: Datasheet ISD25xxx, Журнал Радіо 2000р. Довідник молодого телефониста Автор: Дубровський Є.П. Видавництво: Вища школа Рік: 1992
