Приставка утримання лінії

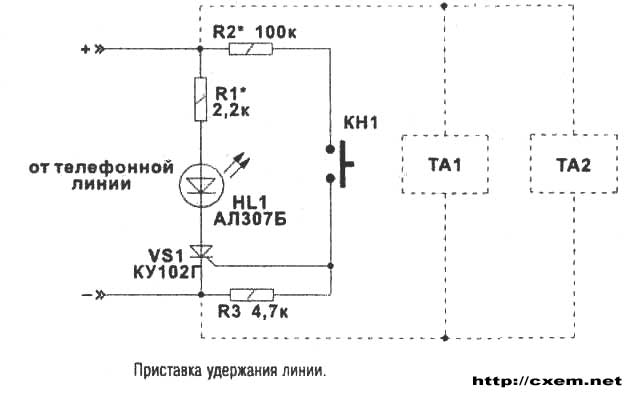

Іноді виникає необхідність покласти трубку на одному з двох паралельних телефонних апаратів і перейти до іншого, щоб продовжити розмову. Якщо не використовувати спеціальні пристрої, розмова буде перервана, і абоненту доведеться знову зателефонувати. Існує проста схема утримання лінії, яка представлена на рис. 1.4-11. Приставка може бути вмонтована в телефонний апарат, її принцип дії полягає в наступному. Коли трубку ТА1 кладуть на апарат, кнопку КН1 тримають натиснутою. Тиристор VS 1 в цей час відкривається, викликаючи світіння світлодіода HL1. При знятій трубці телефонного апарата лінія зазвичай утримується при напрузі 10-20 В, у свою чергу, відкритий тиристор VS1, з урахуванням HL1 і опору R1 номіналом 2-3 кОм, утримує лінію при напрузі вище 30 В. При цьому роз'єднання абонентів не відбувається.

Після цього, коли трубка буде знята на телефоні ТА2, напруга в лінії знову впаде до 10-20 В, що викличе зменшення струму через тиристор VS1. Якщо цей струм виявиться менше струму утримання тиристора, він закриється, переводячи схему в початковий стан. Телефон ТА2 при цьому функціонує звичайним чином. Опори Rl, R2, можливо, доведеться підбирати при використанні пристрою на різних типах АТС, але якщо фізика процесу ясна — це не уявляється особливо складним. Таким пристроєм можна оснастити кожен телефонний апарат.
